PMK9.z4.08.19.63.3538.F016 TiAlN Фреза концевая твердосплавная по металлу

1 854 ₽/шт

Отсутствует на складе

Нашли дешевле? Снизим цену!

Все товары

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления.

Если Вы заметили неточность или ошибку в описании, пожалуйста, сообщите нам — выделите фрагмент текста и нажмите Ctrl + Enter.

Крупнейший склад в УрФО

Быстрая доставка

Гарантия на продукцию

Техническое сопровождение

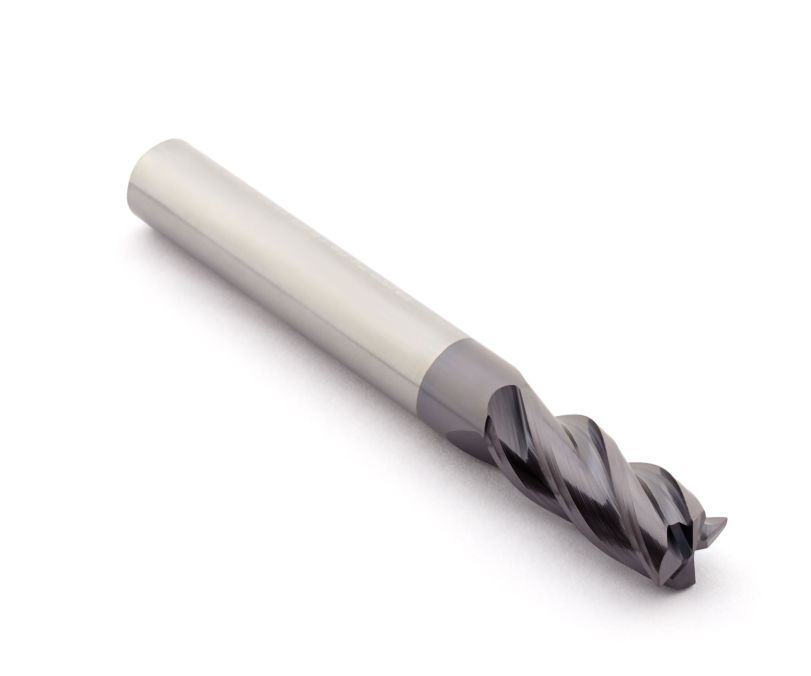

Фреза твердосплавная концевая 4-зубая Schwarzmaier PMK9.Z4.08.19.63.3538.F016.TiAlN предназначена для фрезерования пазов и уступов в материалах: P (сталь), M (нержавеющая сталь), K (чугун). Фреза изготовлена из твердого сплава с нанесением износостойкого покрытия BALINIT® FUTURA NANO (TiAlN). Защитная фаска 0,16x45°. Переменный угол подъема спирали 35°/38°. Диаметр фрезы 8 мм, длина режущей части 19 мм, общая длина 63 мм. Тип хвостовика - цилиндрический (h6).

Характеристики

Общие параметры

Тип фрезы

PMK9

Количество зубьев

Фаска

0.16x45°

Передний угол по периметру

5°

Угол наклона спирали

35°/38°

Покрытие

TiAlN

Обрабатываемый материал

D, мм

d, мм

L, мм

Lc, мм

Вы можете приобрести PMK9.z4.08.19.63.3538.F016 TiAlN Фреза концевая твердосплавная по металлу в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - PMK9.

Рекомендуемые режимы резания для твердосплавных фрез серии PMK3, PMK4, PMK7, PMK8, PMK9, PMK10, PMK11, PMK60, PMK70

Обрабатываемый материал по ISO			Твердость	Вид обработки	Глубина реза Ap,мм	Ширина резания Ae,мм	Vр,м/мин	Подача на зуб Fz, мм/z
Обрабатываемый материал по ISO			Твердость	Вид обработки	Глубина реза Ap,мм	Ширина резания Ae,мм	Vр,м/мин	Ø3	Ø4	Ø6	Ø8	Ø10	Ø12	Ø16	Ø20
P	P1 P2	Низкоуглеродистые, нелегированные стали: Ст3, Ст10, Ст20, Ст08, и пр.	<450 Н/мм²	паз	1xØ	1xØ	140 (120-160)	0.015	0.02	0.03	0.04	0.05	0.06	0.08	0.1
				уступ (черн)	1.5xØ	0.35xØ	160 (140-170)	0.017	0.022	0.033	0.044	0.055	0.065	0.1	0.12
				уступ (чист)	Ap=Lреж	0.02xØ	180 (150-200)	0.016	0.021	0.03	0.042	0.055	0.062	0.1	0.12
	P3	Конструкционные низколегированные стали с содержанием углерода до 0.5%:09Г2С, 10ХСНД, Ст25, Ст30, 30ГСЛ и пр.	450-600 Н/мм²	паз	1xØ	1xØ	120 (100-140)	0.015	0.02	0.03	0.04	0.05	0.06	0.08	0.1
				уступ (черн)	1.5xØ	0.35xØ	140 (120-160)	0.017	0.022	0.033	0.044	0.055	0.065	0.1	0.12
				уступ (чист)	Ap=Lреж	0.02xØ	160 (130-170)	0.016	0.021	0.03	0.042	0.055	0.062	0.1	0.12
	P4	Углеродистые, легированные стали: Ст40Х,СТ40ХН, 35ХН2МЛ, 38ХГСА, Ст45, ШХ15, Ст65, 30ХГТ, 34ХН1М и пр.	600-1000 Н/мм²	паз	1xØ	1xØ	100 (90-110)	0.014	0.018	0.028	0.04	0.05	0.06	0.08	0.1
				уступ (черн)	1.5xØ	0.35xØ	120 (100-140)	0.015	0.02	0.03	0.044	0.055	0.065	0.1	0.12
				уступ (чист)	Ap=Lреж	0.02xØ	150 (130-170)	0.015	0.02	0.029	0.042	0.055	0.062	0.1	0.12
	P5 P6	Высокопрочные и высоколегированные стали: 38Х2Н4МА, 50ХГФА, 38Х2МЮА, 45ХН2МФА, и пр.	1000-1400 Н/мм²	паз	0.5xØ	1xØ	80 (70-90)	0.013	0.016	0.025	0.035	0.047	0.055	0.065	0.08
				уступ (черн)	1.2xØ	0.35xØ	100 (90-115)	0.014	0.018	0.027	0.04	0.05	0.06	0.08	0.1
				уступ (чист)	Ap=Lреж	0.02xØ	120 (100-140)	0.014	0.017	0.025	0.038	0.05	0.057	0.08	0.1
M	M1	Нержавеющие стали мартенситного класса: 20Х13, 40Х13, 08Х13 и пр.	<700 Н/мм²	паз	0.8xØ	1xØ	90 (80-100)	0.013	0.016	0.025	0.035	0.047	0.055	0.065	0.08
				уступ (черн)	1.5xØ	0.35xØ	115 (100-130)	0.014	0.018	0.027	0.04	0.05	0.06	0.08	0.1
				уступ (чист)	Ap=Lреж	0.02xØ	140 (120-160)	0.014	0.017	0.025	0.038	0.05	0.057	0.08	0.1
	M2	Нержавеющие стали аустенитного класса: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 и пр.	700-850 Н/мм²	паз	0.6xØ	1xØ	60 (50-70)	0.01	0.013	0.02	0.03	0.04	0.05	0.062	0.08
				уступ (черн)	1.5xØ	0.35xØ	80 (70-90)	0.013	0.015	0.023	0.035	0.045	0.055	0.08	0.1
				уступ (чист)	Ap=Lреж	0.02xØ	100 (90-120)	0.012	0.014	0.022	0.033	0.042	0.052	0.07	0.1



K	K1	Чугун серый, чугун ковкий, чугун с шаровидным графитом: СЧ20, СЧ30, КЧ30-6, КЧ50-5 и пр.	<200HB	паз	1.2xØ	1xØ	150 (130-170)	0.017	0.022	0.033	0.044	0.065	0.078	0.1	0.13
				уступ (черн)	1.7xØ	0.35xØ	170 (150-190)	0.017	0.025	0.038	0.051	0.075	0.09	0.12	0.15
				уступ (чист)	Ap=Lреж	0.02xØ	230 (200-250)	0.018	0.024	0.036	0.048	0.072	0.086	0.11	0.14
	K2	Высокопрочный чугун: ВЧ40, ВЧ50, ВЧ100-2 и пр.	>200HB	паз	1.2xØ	1xØ	140 (120-160)	0.015	0.02	0.03	0.04	0.055	0.066	0.09	0.11
				уступ (черн)	1.7xØ	0.35xØ	160 (140-180)	0.017	0.023	0.035	0.046	0.063	0.075	0.1	0.13
				уступ (чист)	Ap=Lреж	0.02xØ	210 (200-220)	0.017	0.022	0.033	0.044	0.061	0.07	0.1	0.12

* Данные режимы резания предоставлены для стабильных условий обработки. В случае большого вылета инструмента (>5xd), слабого зажима детали и т.д. - нужно уменьшить скорость резания и подачу на 20-40%.

Формулы для расчета
Vр=πDn/1000	n=1000Vр/πD	Vf=Fznz	Fz=Vf/n*z

Vp - скорость резания, м/мин
n - обороты шпинделя, об/мин
Fz - подача на зуб, мм/зуб
Vf - минутная подача (подача стола), мм/мин
z - количество зубьев
