| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 08 x 08 | 60 | 10 | 10 | 8 | Цена с НДС
1 249 ₽ /шт
1 358 ₽
-8%
|
||
| MetalCraft | L (левое) | 08 x 08 | 100 | 10 | - | 8 | Цена с НДС
438 ₽ /шт
476 ₽
-8%
|
||
| MetalCraft | L (левое) | 08 x 08 | 125 | 10 | - | 8 | Цена с НДС
2 371 ₽ /шт
2 577 ₽
-8%
|
||
| Sant | R (правое) | 08 x 08 | 60 | 10 | 10 | 8 | Цена с НДС
1 249 ₽ /шт
1 358 ₽
-8%
|
||
| MetalCraft | R (правое) | 08 x 08 | 100 | 10 | - | 8 | Цена с НДС
438 ₽ /шт
476 ₽
-8%
|
||
| Sant | L (левое) | 10 x 10 | 70 | 12 | 10 | 10 | Цена с НДС
1 292 ₽ /шт
1 656 ₽
-22%
|
||
| MetalCraft | L (левое) | 10 x 10 | 100 | 12 | 10 | 10 | Цена с НДС
405 ₽ /шт
455 ₽
-11%
|
||
| MetalCraft | L (левое) | 10 x 10 | 100 | - | - | 10 | Цена с НДС
427 ₽ /шт
464 ₽
-8%
|
||
| MetalCraft | L (левое) | 10 x 10 | 70 | 12 | 10 | 10 | Цена с НДС
722 ₽ /шт
785 ₽
-8%
|
||
| Sant | R (правое) | 10 x 10 | 70 | 12 | 10 | 10 | Цена с НДС
1 524 ₽ /шт
1 656 ₽
-8%
|
||
| Sant | R (правое) | 10 x 10 | 100 | 12 | 10 | 10 | Цена с НДС
1 619 ₽ /шт
1 760 ₽
-8%
|
||
| MetalCraft | R (правое) | 10 x 10 | 100 | 12 | 10 | 10 | Цена с НДС
417 ₽ /шт
468 ₽
-11%
|
||
| MetalCraft | R (правое) | 10 x 10 | 100 | - | - | 10 | Цена с НДС
783 ₽ /шт
851 ₽
-8%
|
||
| MetalCraft | R (правое) | 10 x 10 | 125 | 12 | 10 | 10 | Цена с НДС
737 ₽ /шт
801 ₽
-8%
|
||
| Sant | L (левое) | 12 x 12 | 80 | 15 | 16 | 12 | Цена с НДС
705 ₽ /шт
904 ₽
-22%
|
||
| MetalCraft | L (левое) | 12 x 12 | 100 | 16 | - | 12 | Цена с НДС
408 ₽ /шт
444 ₽
-8%
|
||
| MetalCraft | L (левое) | 12 x 12 | 100 | 16 | 16 | 12 | Цена с НДС
527 ₽ /шт
573 ₽
-8%
|
||
| MetalCraft | L (левое) | 12 x 12 | 125 | 16 | - | 12 | Цена с НДС
395 ₽ /шт
429 ₽
-8%
|
||
| Sant | R (правое) | 12 x 12 | 80 | 15 | 16 | 12 | Цена с НДС
832 ₽ /шт
904 ₽
-8%
|
||
| Sant | R (правое) | 12 x 12 | 100 | 15 | 16 | 12 | Цена с НДС
1 614 ₽ /шт
1 813 ₽
-11%
|
||
| MetalCraft | R (правое) | 12 x 12 | 100 | 16 | 12 | 12 | Цена с НДС
393 ₽ /шт
427 ₽
-8%
|
||
| MetalCraft | R (правое) | 12 x 12 | 100 | 16 | 12 | 12 | Цена с НДС
510 ₽ /шт
573 ₽
-11%
|
||
| MetalCraft | R (правое) | 12 x 12 | 125 | 16 | 12 | 12 | Цена с НДС
362 ₽ /шт
394 ₽
-8%
|
||
| MetalCraft | L (левое) | 16 x 16 | 100 | 20 | - | 16 | Цена с НДС
438 ₽ /шт
476 ₽
-8%
|
||
| Sant | L (левое) | 16 x 16 | 100 | 20 | 16 | 16 | Цена с НДС
878 ₽ /шт
954 ₽
-8%
|
||
| MetalCraft | L (левое) | 16 x 16 | 100 | 20 | 16 | 16 | Цена с НДС
537 ₽ /шт
584 ₽
-8%
|
||
| Sant | L (левое) | 16 x 16 | 125 | 20 | 16 | 16 | Цена с НДС
1 938 ₽ /шт
2 177 ₽
-11%
|
||
| MetalCraft | R (правое) | 16 x 16 | 100 | 20 | - | 16 | Цена с НДС
438 ₽ /шт
476 ₽
-8%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 20 | 16 | 16 | Цена с НДС
823 ₽ /шт
895 ₽
-8%
|
||
| MetalCraft | R (правое) | 16 x 16 | 100 | 20 | 16 | 16 | Цена с НДС
506 ₽ /шт
569 ₽
-11%
|
||
| MetalCraft | R (правое) | 16 x 16 | 100 | 20 | 16 | 16 | Цена с НДС
523 ₽ /шт
569 ₽
-8%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 20 | 16 | 16 | Цена с НДС
1 413 ₽ /шт
1 536 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 23 | 20 | 20 | Цена с НДС
1 105 ₽ /шт
1 201 ₽
-8%
|
||
| MetalCraft | L (левое) | 20 x 20 | 125 | 25 | 20 | 20 | Цена с НДС
691 ₽ /шт
751 ₽
-8%
|
||
| MetalCraft | L (левое) | 20 x 20 | 125 | 25 | 20 | 20 | Цена с НДС
416 ₽ /шт
533 ₽
-22%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 24 | 25 | 20 | Цена с НДС
1 179 ₽ /шт
1 281 ₽
-8%
|
Как выбрать державку SCLCR / SCLCL под вашу пластину
При подборе державки SCLCR / SCLCL сначала определите типоразмер пластины, затем проверьте посадку корпуса на станок. В разделе CNC1.RU представлены правые и левые модели MetalCraft и Sant для наружного продольного точения и подрезки торца. Внутри серии встречаются разные посадочные гнезда даже при одинаковых размерах хвостовика.
Совместимость с пластинами CCMT и CCGT
В ассортименте есть исполнения под CC..0602.., CC..09T3.. и CC..1204... Например, державки Sant SCLCR1616H09 и SCLCR1616H12 имеют хвостовик 16×16 мм и длину 100 мм, но рассчитаны на CC..09T3.. и CC..1204.. соответственно.
При подборе CCMT или CCGT сверяйте полное обозначение, толщину и исполнение отверстия с характеристиками корпуса. Сплав, покрытие, стружколом и радиус при вершине выбирайте под материал заготовки и требования к обработке. Режимы резания определяйте по рекомендациям производителя пластины с учетом материала детали и жесткости установки. Для двух указанных моделей Sant режущие пластины приобретаются отдельно.
Что проверить перед установкой
-
Правое или левое исполнение

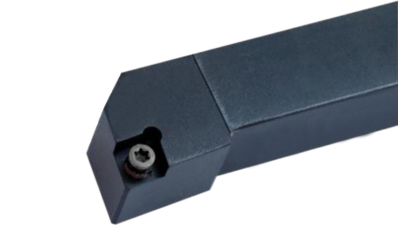

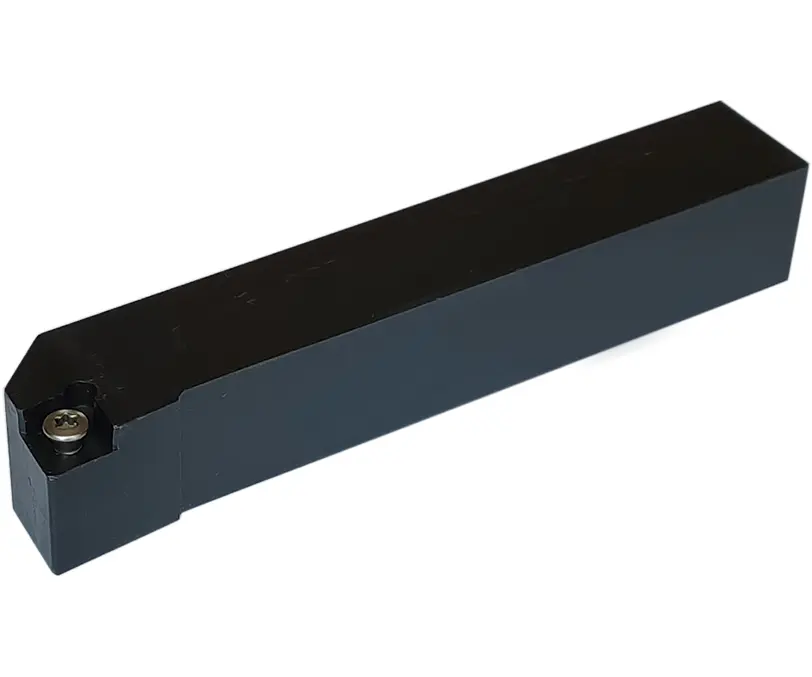

SCLCR – правая державка, SCLCL – левая. Выбор зависит от направления подачи и положения инструмента. При работе у уступа проверьте траекторию режущей вершины и зазоры между головкой, деталью и оснасткой.
-
Сечение хвостовика
В каталоге есть сечения от 8×8 до 32×32 мм, включая прямоугольное 32×25 мм. Согласуйте обе стороны хвостовика с посадочным местом станка и возможностью выставить вершину на требуемую высоту.
-
Длина корпуса и рабочий вылет
Сравнивайте фактическую длину L в карточках: одинаковое сечение не означает одинаковую длину. Для доступа к поверхности оставляйте минимально необходимый вылет из резцедержателя, поскольку его увеличение снижает жесткость наладки.
-
Габариты головки и крепеж
Размеры S и e проверяйте по чертежу выбранной позиции. Винт и ключ подбирайте к конкретной державке с учетом бренда и кода товара. Момент затяжки берите из документации производителя инструмента.

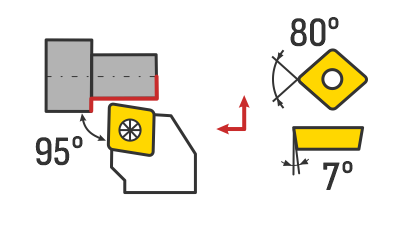

Расшифровка маркировки SCLCR1616H09 и чертеж
- S – закрепление пластины винтом.
- Первая C – ромбическая форма пластины с углом при вершине 80°.
- L на третьем месте – главный угол в плане державки 95°.
- Вторая C – задний угол пластины 7°.
- R – правое исполнение. Последняя буква L в SCLCL обозначает левое.
- 1616 – высота и ширина хвостовика по 16 мм.
- H – код общей длины; для этой модели она составляет 100 мм.
- 09 – код размера пластины; для SCLCR1616H09 Sant указан типоразмер CC..09T3...

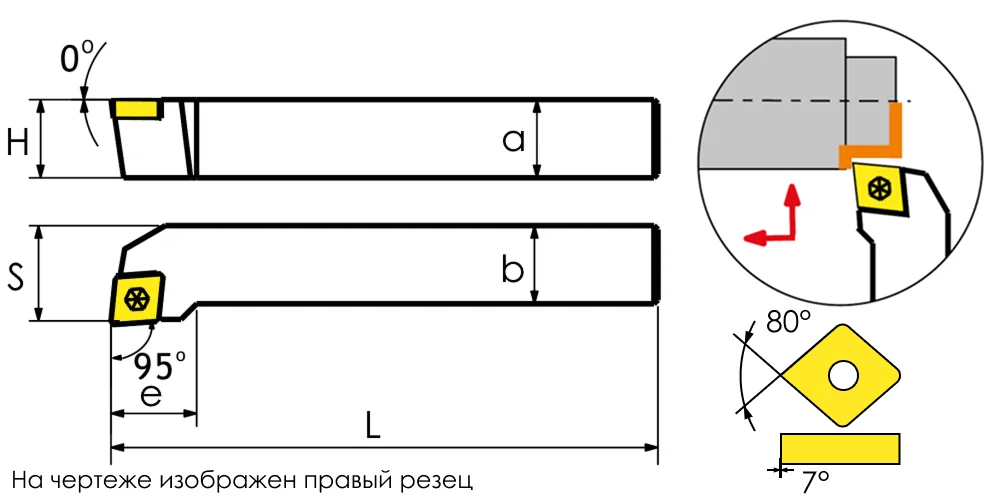

На чертеже показано правое исполнение SCLCR. Для SCLCR1616H09 Sant указаны a = b = H = 16 мм, L = 100 мм, S = 20 мм и e = 16 мм. Буква H на размерной схеме обозначает высоту, а в маркировке после цифр 1616 – код длины.
Подбор и заказ SCLCR / SCLCL на CNC1.RU
Чтобы купить державку SCLCR или SCLCL, выберите в каталоге исполнение, сечение и посадку под пластину.
Если требуется проверить совместимость, отправьте специалистам CNC1.RU маркировку державки и пластины, размеры резцедержателя и сведения об операции на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. При подборе уточнят типоразмер, комплектацию, цену и условия поставки. Доставка инструмента осуществляется по России.
