| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 16 x 16 | 100 | 20 | 25 | 16 | Цена с НДС
1 857 ₽ /шт
2 019 ₽
-8%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 20 | 25 | 16 | Цена с НДС
1 521 ₽ /шт
1 950 ₽
-22%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 25 | 20 | Цена с НДС
1 366 ₽ /шт
1 751 ₽
-22%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
1 712 ₽ /шт
1 861 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
1 946 ₽ /шт
2 115 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
1 668 ₽ /шт
1 813 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
1 946 ₽ /шт
2 115 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 35 | 20 | Цена с НДС
1 946 ₽ /шт
2 115 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 30 | 30 | 25 | Цена с НДС
1 692 ₽ /шт
1 839 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 35 | 25 | Цена с НДС
2 044 ₽ /шт
2 222 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 35 | 25 | Цена с НДС
2 044 ₽ /шт
2 222 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 30 | 30 | 25 | Цена с НДС
1 692 ₽ /шт
1 839 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 35 | 25 | Цена с НДС
1 692 ₽ /шт
1 839 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 35 | 25 | Цена с НДС
1 497 ₽ /шт
1 627 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 35 | 25 | Цена с НДС
2 044 ₽ /шт
2 222 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 35 | 25 | Цена с НДС
1 692 ₽ /шт
1 839 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 38 | 35 | 32 | Цена с НДС
2 433 ₽ /шт
2 645 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 32 | 35 | 32 | Цена с НДС
2 043 ₽ /шт
2 221 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 38 | 35 | 32 | Цена с НДС
2 043 ₽ /шт
2 221 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 38 | 35 | 32 | Цена с НДС
2 203 ₽ /шт
2 395 ₽
-8%
|

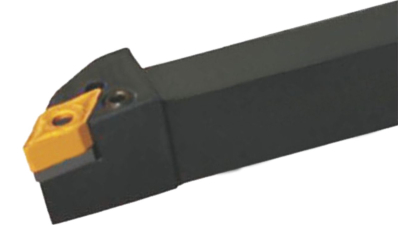

Как выбрать державку PDJNR / PDJNL под имеющуюся пластину
При выборе державки PDJNR / PDJNL сверяйте полный типоразмер пластины и дополнительный индекс модели. В серии встречаются одинаковые наружные размеры корпуса при разных посадках. На CNC1.RU представлены исполнения Sant и MetalCraft; для замены инструмента учитывайте бренд и код товара.
Пластины DNMG1504 и DNMG1506: проверка совместимости
В карточках Sant PDJNR2525M15 и PDJNR2525M1506 указана посадка под DN..1506.., а у PDJNR2525M15-3 – под DN..1504... У всех трех моделей хвостовик 25×25 мм, длина 150 мм, S = 32 мм и e = 35 мм. Совпадение этих размеров не подтверждает взаимозаменяемость пластин.
При подборе пластин DNMG проверяйте толщину, отверстие, опорную пластину и работу рычажного прижима. Изменение посадки допускайте только по документации производителя. Для указанных моделей режущие пластины приобретаются отдельно.
Что учесть при установке и обработке
-
Исполнение и доступ к поверхности
PDJNR – правая державка, PDJNL – левая. Согласуйте исполнение с направлением подачи и положением инструмента. При подрезке торца и работе у уступа проверяйте зазоры до детали, патрона и оснастки.
-
Сечение и высота вершины
В разделе есть хвостовики 16×16, 20×20, 25×25 и 32×32 мм. Проверьте посадку в резцедержатель и возможность выставить режущую вершину на требуемую высоту.
-
Длина и рабочий вылет
Общую длину L и размеры головки выбирайте по доступу к поверхности. Оставляйте минимально необходимый вылет из резцедержателя, чтобы сохранить жесткость наладки.
-
Геометрия и режимы резания
Радиус при вершине согласуйте с профилем и требованиями к поверхности. Сплав и стружколом подбирайте под материал детали, а скорость, подачу и глубину резания – по рекомендациям производителя пластины.

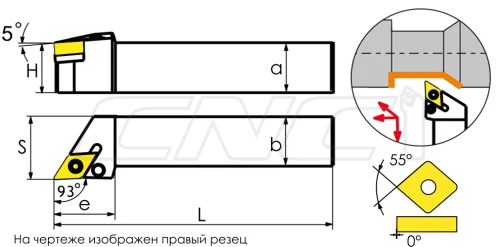

Расшифровка PDJNR2525M15-3 и чертеж

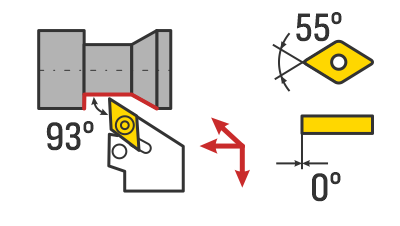

- P – прижим пластины рычагом за отверстие.
- D – ромбическая пластина с углом при вершине 55°.
- J – главный угол в плане державки 93°.
- N – задний угол пластины 0°.
- R – правое исполнение; последняя L в PDJNL – левое.
- 2525 – сечение хвостовика 25×25 мм.
- M – код общей длины 150 мм.
- 15 – код размера пластины; дополнительный индекс -3 у этой модели Sant соответствует исполнению под DN..1504.. по карточке товара.
Значение дополнительных индексов проверяйте у выбранного бренда. На схеме изображен правый резец; размеры a, b, H, L, S и e сверяйте с конкретной позицией.
Купить державки PDJNR / PDJNL на CNC1.RU
Выберите исполнение и сечение в каталоге, затем проверьте посадку под пластину. Для подбора отправьте специалистам CNC1.RU полную маркировку пластины и державки, код товара и размеры резцедержателя на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Специалисты уточнят совместимость, комплектацию, цену и условия поставки. Доставка инструмента осуществляется по России.
