| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 16 x 16 | 100 | 20 | 26 | 16 | Цена с НДС
2 168 ₽ /шт
2 356 ₽
-8%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 20 | 26 | 16 | Цена с НДС
1 933 ₽ /шт
2 101 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
1 363 ₽ /шт
1 532 ₽
-11%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 40 | 20 | Цена с НДС
1 410 ₽ /шт
1 533 ₽
-8%
|
||
| MetalCraft | L (левое) | 20 x 20 | 125 | - | - | 20 | Цена с НДС
1 274 ₽ /шт
1 385 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 40 | 20 | Цена с НДС
1 639 ₽ /шт
1 781 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 10 | 32 | 20 | Цена с НДС
1 532 ₽ /шт
1 721 ₽
-11%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | - | - | 20 | Цена с НДС
1 219 ₽ /шт
1 325 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 40 | 20 | Цена с НДС
1 410 ₽ /шт
1 533 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | - | - | 20 | Цена с НДС
1 173 ₽ /шт
1 275 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 40 | 20 | Цена с НДС
1 583 ₽ /шт
1 721 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 40 | 20 | Цена с НДС
1 583 ₽ /шт
1 721 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 30 | 32 | 25 | Цена с НДС
1 568 ₽ /шт
1 704 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 31 | 40 | 25 | Цена с НДС
1 676 ₽ /шт
1 822 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | - | - | 25 | Цена с НДС
1 184 ₽ /шт
1 287 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 31 | 40 | 25 | Цена с НДС
1 488 ₽ /шт
1 617 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 30 | 32 | 25 | Цена с НДС
1 568 ₽ /шт
1 704 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 31 | 40 | 25 | Цена с НДС
1 488 ₽ /шт
1 617 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | - | - | 25 | Цена с НДС
1 184 ₽ /шт
1 287 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 45 | 25 | Цена с НДС
999 ₽ /шт
1 086 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 31 | 40 | 25 | Цена с НДС
1 488 ₽ /шт
1 617 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | - | - | 25 | Цена с НДС
1 426 ₽ /шт
1 550 ₽
-8%
|
||
| Sant | L (левое) | 32 x 25 | 170 | 32 | 38 | 32 | Цена с НДС
3 852 ₽ /шт
4 187 ₽
-8%
|
||
| Sant | R (правое) | 32 x 25 | 170 | 32 | 38 | 32 | Цена с НДС
3 726 ₽ /шт
4 187 ₽
-11%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 39 | 40 | 32 | Цена с НДС
2 706 ₽ /шт
2 941 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 39 | 40 | 32 | Цена с НДС
2 515 ₽ /шт
2 734 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 39 | 40 | 32 | Цена с НДС
2 603 ₽ /шт
2 829 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | - | - | 32 | Цена с НДС
2 012 ₽ /шт
2 187 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 39 | 40 | 32 | Цена с НДС
2 515 ₽ /шт
2 734 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | - | - | 32 | Цена с НДС
1 679 ₽ /шт
1 825 ₽
-8%
|
Подбор державки DDJNR / DDJNL под вашу наладку
Для проходных державок DDJNR / DDJNL важно согласовать геометрию головки с профилем детали и точно проверить посадку пластины. В разделе CNC1.RU представлены исполнения MetalCraft и Sant под ромбические пластины формы D с углом при вершине 55° и задним углом N (0°). Главный угол в плане державки J составляет 93°.
Четыре проверки перед выбором корпуса
-
Типоразмер пластины
У державок Sant DDJNR2525M1504 и DDJNR2525M15 одинаковые хвостовики 25×25 мм и длина 150 мм, но указаны разные пластины: DN..1504.. и DN..1506.. соответственно. При подборе DNMG сверяйте полное обозначение, толщину и посадочные размеры с карточкой конкретного корпуса.
-
Исполнение и доступ к поверхности

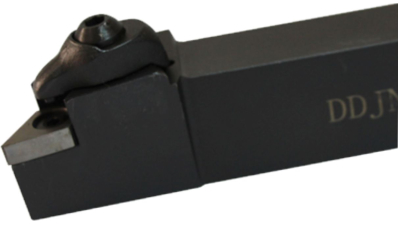

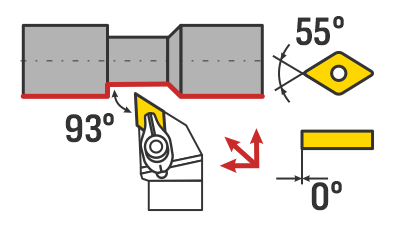

DDJNR – правая державка, DDJNL – левая. Выбор зависит от положения инструмента и направления подачи. Угол пластины 55° и угол в плане 93° описывают разные параметры: доступ к контуру проверяйте по траектории, положению головки и прижима.
-
Сечение хвостовика
В каталоге есть сечения 16×16, 20×20, 25×25, 32×25 и 32×32 мм. Обе стороны хвостовика должны соответствовать резцедержателю, а установленная режущая вершина – требуемой высоте относительно оси заготовки.
-
Габариты головки и вылет
По чертежу сравните общую длину L и размеры головной части S и e. Для DDJNR2525M1504 указаны L = 150 мм, S = 31 мм и e = 40 мм. Проверьте зазоры до детали и патрона; вылет из резцедержателя оставляйте минимально необходимым для операции.
Выбор режущей пластины под обработку
После проверки посадки выбирайте сплав, покрытие, стружколом и радиус при вершине под материал заготовки, припуск и требования к поверхности. Скорость резания, подачу и глубину назначают по рекомендациям производителя пластины с учетом жесткости наладки. В карточках двух указанных державок Sant отмечено, что режущие пластины приобретаются отдельно.
Расшифровка маркировки DDJNR2525M1504 и чертеж
- Первая D – двойной прижим пластины кронштейном.
- Вторая D – ромбическая пластина с углом при вершине 55°.
- J – главный угол в плане державки 93°.
- N – задний угол пластины 0°.
- R – правое исполнение; последняя буква L в DDJNL обозначает левое.
- 2525 – высота и ширина хвостовика по 25 мм.
- M – код длины; у этой державки общая длина 150 мм.
- 1504 – обозначение типоразмера устанавливаемой пластины DN..1504.. в карточке этой модели.

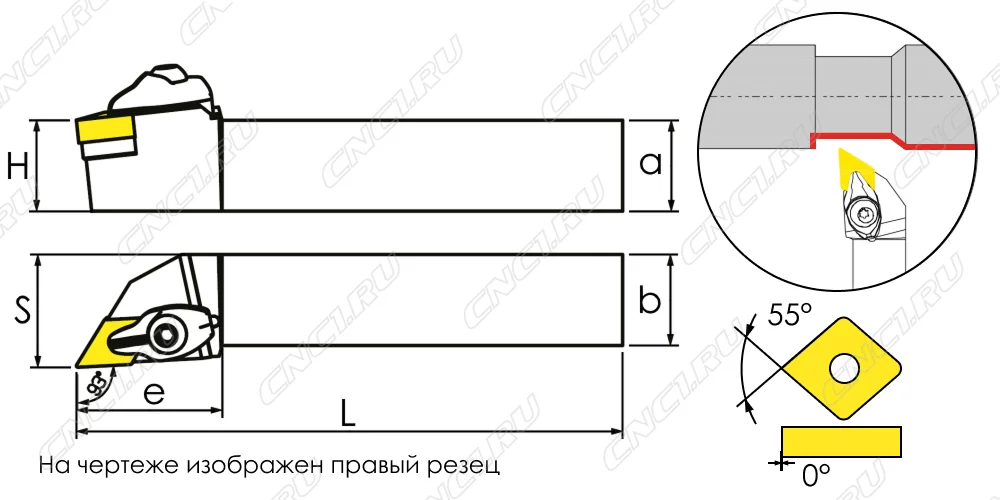

На схеме показано правое исполнение DDJNR. Размерные буквы a, b, H, L, S и e сопоставляйте со значениями в характеристиках выбранного товара.
Подбор и заказ DDJNR / DDJNL на CNC1.RU
Чтобы купить державку DDJNR или DDJNL, отберите в каталоге нужное исполнение и сечение, затем сравните бренд, код товара, пластину и чертеж. Специалисты CNC1.RU помогут проверить совместимость: отправьте обозначение корпуса, маркировку пластины, размеры посадочного места и сведения об операции на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. При подборе уточнят комплектацию, цену и условия поставки. Доставка инструмента осуществляется по России.
