| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 16 x 16 | 100 | 19 | 22 | 16 | Цена с НДС
1 575 ₽ /шт
2 019 ₽
-22%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 19 | 22 | 16 | Цена с НДС
1 906 ₽ /шт
2 072 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 23 | 25 | 20 | Цена с НДС
1 797 ₽ /шт
1 953 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 26 | 20 | Цена с НДС
1 668 ₽ /шт
1 813 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 150 | 25 | 26 | 20 | Цена с НДС
2 434 ₽ /шт
3 120 ₽
-22%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 23 | 25 | 20 | Цена с НДС
1 725 ₽ /шт
1 938 ₽
-11%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 26 | 20 | Цена с НДС
1 611 ₽ /шт
1 751 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 28 | 25 | 25 | Цена с НДС
2 054 ₽ /шт
2 233 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 29 | 26 | 25 | Цена с НДС
1 695 ₽ /шт
1 905 ₽
-11%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 28 | 25 | 25 | Цена с НДС
2 098 ₽ /шт
2 280 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 29 | 26 | 25 | Цена с НДС
2 098 ₽ /шт
2 280 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 29 | 26 | 25 | Цена с НДС
1 497 ₽ /шт
1 627 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 37 | 26 | 32 | Цена с НДС
2 392 ₽ /шт
2 600 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 37 | 26 | 32 | Цена с НДС
2 023 ₽ /шт
2 199 ₽
-8%
|
Подбор PWLNR / PWLNL для наружного точения
При подборе проходной державки PWLNR / PWLNL согласуйте посадку пластины с габаритами инструмента в наладке. Одинаковое сечение хвостовика встречается у моделей под разные пластины и с разной длиной корпуса. В каталоге CNC1.RU представлены исполнения Sant и MetalCraft; при замене указывайте бренд и полный артикул.
Как проверить совместимость с пластинами WNMG
У Sant PWLNR2020K06 посадка рассчитана на WN..0604.., у PWLNR2020K08 – на WN..0804... Обе модели имеют сечение 20×20 мм и длину 125 мм. Поэтому державку под WNMG0604 или WNMG0804 выбирайте по обозначению посадки, а не только по размеру хвостовика.
Для пластин WNMG сверяйте полный типоразмер, толщину и отверстие с опорной пластиной и рычажным механизмом. Радиус вершины согласуйте с профилем детали, сплав и стружколом – с материалом и условиями обработки. Для указанных моделей режущие пластины заказываются отдельно.
Критерии выбора корпуса и исполнения
-
Направление резания
PWLNR – правое исполнение, PWLNL – левое. Учитывайте рабочую подачу, расположение инструмента и доступ к торцу или уступу. Проверьте, что головка и крепеж не задевают деталь и оснастку.
-
Сечение и установка по высоте
Доступны хвостовики 16×16, 20×20, 25×25 и 32×32 мм. Выбирайте сечение под посадочное место резцедержателя. Высота режущей вершины должна соответствовать оси шпинделя.
-
Длина и рабочий вылет
У Sant PWLNL2020K08 длина 125 мм, у PWLNL2020M08 – 150 мм при одинаковых сечении и посадке под пластину. Более длинный корпус выбирайте, если он нужен для установки и доступа; рабочий вылет оставляйте минимально необходимым.
-
Рычажный прижим и опора
В системе P пластина фиксируется рычагом через отверстие. При замене опоры, рычага или винта проверяйте их применяемость к конкретной модели. Перед сборкой очищайте посадочное место; момент затяжки уточняйте по документации производителя.

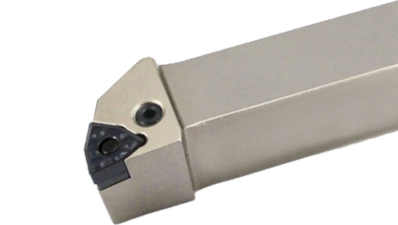

Расшифровка PWLNR2020K08 и размерный чертеж

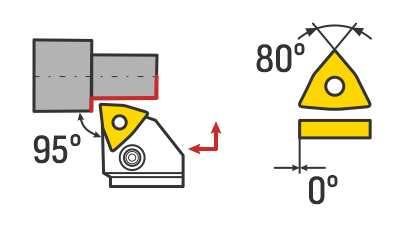

- P – прижим пластины рычагом через отверстие.
- W – тригональная пластина с углом при вершине 80°.
- L в третьей позиции – главный угол в плане 95°.
- N – задний угол пластины 0°.
- R – правое исполнение; последняя L в PWLNL обозначает левое.
- 2020 – сечение корпуса 20×20 мм.
- K – код общей длины 125 мм.
- 08 – код размера пластины; у этой модели Sant применяется WN..0804...

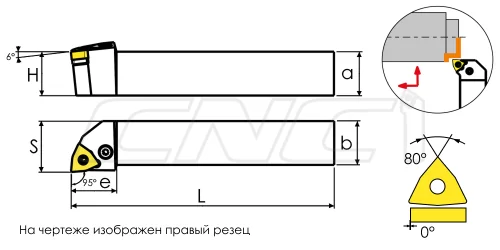

На чертеже изображен правый резец. Размеры a, b, H, L, S и e сверяйте с карточкой выбранного исполнения: они определяют посадку и габариты головки в рабочей зоне.
Купить державки PWLNR / PWLNL на CNC1.RU
Найдите исполнение по маркировке и характеристикам каталога. Если нужен подбор, отправьте обозначение пластины, размеры резцедержателя и описание операции на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Специалисты CNC1.RU помогут проверить совместимость и уточнят комплектацию, цену и условия поставки. Доставка инструмента осуществляется по России.
