| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 16 x 16 | 100 | 22 | 43 | 16 | Цена с НДС
1 502 ₽ /шт
1 633 ₽
-8%
|
||
| MetalCraft | L (левое) | 16 x 16 | 125 | 20 | 42 | 16 | Цена с НДС
428 ₽ /шт
549 ₽
-22%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 22 | 43 | 16 | Цена с НДС
1 435 ₽ /шт
1 560 ₽
-8%
|
||
| MetalCraft | R (правое) | 16 x 16 | 125 | 20 | 42 | 16 | Цена с НДС
810 ₽ /шт
880 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 26 | 45 | 20 | Цена с НДС
1 355 ₽ /шт
1 473 ₽
-8%
|
||
| MetalCraft | L (левое) | 20 x 20 | 125 | 25 | 42 | 20 | Цена с НДС
618 ₽ /шт
719 ₽
-14%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 26 | 45 | 20 | Цена с НДС
1 515 ₽ /шт
1 647 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | 25 | 42 | 20 | Цена с НДС
1 298 ₽ /шт
1 509 ₽
-14%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 45 | 25 | Цена с НДС
1 588 ₽ /шт
1 726 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | 32 | 42 | 25 | Цена с НДС
1 006 ₽ /шт
1 094 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 42 | 25 | Цена с НДС
893 ₽ /шт
971 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 45 | 25 | Цена с НДС
1 588 ₽ /шт
1 726 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 45 | 25 | Цена с НДС
835 ₽ /шт
908 ₽
-8%
|
||
| Sant | L (левое) | 32 x 25 | 170 | 32 | 45 | 32 | Цена с НДС
2 211 ₽ /шт
2 403 ₽
-8%
|
||
| Sant | R (правое) | 32 x 25 | 170 | 32 | 45 | 32 | Цена с НДС
2 000 ₽ /шт
2 564 ₽
-22%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 40 | 45 | 32 | Цена с НДС
2 334 ₽ /шт
2 537 ₽
-8%
|
||
| MetalCraft | L (левое) | 32 x 32 | 170 | 40 | 42 | 32 | Цена с НДС
1 254 ₽ /шт
1 363 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | 40 | 42 | 32 | Цена с НДС
966 ₽ /шт
1 239 ₽
-22%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 40 | 45 | 32 | Цена с НДС
2 149 ₽ /шт
2 336 ₽
-8%
|
||
| MetalCraft | L (левое) | 40 x 40 | 200 | 50 | - | 40 | Цена с НДС
3 295 ₽ /шт
3 581 ₽
-8%
|
||
| MetalCraft | R (правое) | 40 x 40 | 200 | 50 | - | 40 | Цена с НДС
2 427 ₽ /шт
2 638 ₽
-8%
|

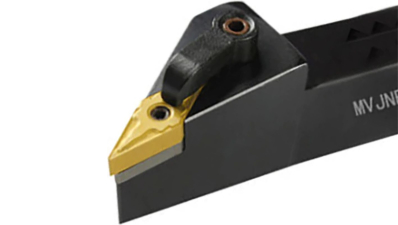

Как выбрать державку MVJNR / MVJNL для контурного точения
При замене державки MVJNR / MVJNL проверяйте габариты головки и посадку пластины, даже если маркировка корпуса совпадает. В каталоге CNC1.RU представлены исполнения Sant и MetalCraft. Для прохода вдоль профиля учитывайте не только положение режущей вершины, но и зазоры между прижимом, деталью и оснасткой.
Подбор пластины VNMG1604
В разделе указаны посадки под VN..1604.. – ромбические пластины V с углом при вершине 35° и задним углом N (0°). При подборе пластин VNMG сверяйте толщину, отверстие и совместимость с прижимом конкретного корпуса. Пластины VCMT и VCGT нельзя считать заменой только по совпадению формы 35°.
Радиус при вершине согласуйте с минимальным радиусом профиля и требованиями к поверхности. Сплав и стружколом выбирайте под материал детали и характер обработки; режимы резания – по рекомендациям производителя пластины. Для двух сравниваемых ниже моделей пластины приобретаются отдельно.
Критерии выбора корпуса
-
Бренд и размеры головки
У MVJNR2020K16 Sant указаны S = 26 мм и e = 45 мм, у MVJNR2020K16 MetalCraft – S = 25 мм и e = 42 мм. Хвостовик 20×20 мм и длина 125 мм совпадают. При замене сравнивайте чертеж и код товара.
-
Правое или левое исполнение
MVJNR – правая державка, MVJNL – левая. Выбирайте исполнение с учетом направления подачи и положения инструмента. Проверяйте доступ головки к уступам и наклонным участкам по всей траектории.
-
Сечение и рабочий вылет
В каталоге есть сечения от 16×16 до 40×40 мм, включая 32×25 мм. Согласуйте посадку с резцедержателем и высотой вершины. Оставляйте минимально необходимый вылет: его увеличение снижает жесткость установки.
-
Прижим и запасные части
Крепление M в карточках обозначено как прижим клин-прихватом сверху. При замене прижима, винта или опорной пластины указывайте бренд и код державки; одинаковая серия не подтверждает взаимозаменяемость крепежа.
Расшифровка MVJNR2020K16 и чертеж
- M – крепление пластины клин-прихватом сверху.
- V – ромбическая пластина с углом при вершине 35°.
- J – главный угол в плане 93°.
- N – задний угол пластины 0°.
- R – правое исполнение; последняя L в MVJNL – левое.
- 2020 – сечение хвостовика 20×20 мм.
- K – код общей длины 125 мм.
- 16 – код размера пластины; для рассмотренных моделей указан типоразмер VN..1604...

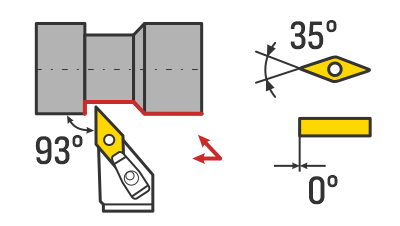

На схеме изображен правый резец. Значения a, b, H, L, S и e берите из карточки выбранной позиции: общий чертеж поясняет обозначения, а размеры зависят от исполнения и бренда.
Купить державки MVJNR / MVJNL на CNC1.RU
