SVJBR / SVJBL Резцы (державки) для наружного точения

Резцы токарные SVJBR / SVJBL со сменными пластинами с креплением типа S (Закрепление пластины винтом), угол в плане J (93°). Державки токарные SVJBR / SVJBL предназначены для обработки по контуру, применяются пластины типоразмера VB..T 1103.., 1604...

Артикул	Бренд	Исполнение	Сечение a x b, мм	Общая длина L, мм	S, мм	e, мм	H, мм	Цена с НДС	Купить
SVJBL0808H11 00122663	MetalCraft	L (левое)	08 x 08	100	10	-	8	Цена с НДС 1 147 ₽ /шт 1 247 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SVJBR0808H11 00122666	MetalCraft	R (правое)	08 x 08	100	10	-	8	Цена с НДС 1 147 ₽ /шт 1 247 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJBL1010H11 00122664	MetalCraft	L (левое)	10 x 10	100	12	-	10	Цена с НДС 378 ₽ /шт 411 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SVJBR1010H11 00122667	MetalCraft	R (правое)	10 x 10	100	12	-	10	Цена с НДС 378 ₽ /шт 411 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJBL1212F11 00062192	Sant	L (левое)	12 x 12	80	14	27	12	Цена с НДС 811 ₽ /шт 881 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SVJBL1212H11 00104206	MetalCraft	L (левое)	12 x 12	100	16	-	12	Цена с НДС 366 ₽ /шт 411 ₽ -11%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
SVJBR1212F11 00062193	Sant	R (правое)	12 x 12	80	14	27	12	Цена с НДС 814 ₽ /шт 885 ₽ -8%	В корзинуВ корзине В наличии : 8 шт. Екатеринбург: 8 шт.
SVJBR1212H11 00104207	MetalCraft	R (правое)	12 x 12	100	16	-	12	Цена с НДС 407 ₽ /шт 442 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SVJBL1616H11 00096884	MetalCraft	L (левое)	16 x 16	100	20	-	16	Цена с НДС 408 ₽ /шт 444 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJBL1616H16 00096885	MetalCraft	L (левое)	16 x 16	100	20	-	16	Цена с НДС 376 ₽ /шт 437 ₽ -14%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
SVJBL1616H16 00062186	Sant	L (левое)	16 x 16	100	18	36	16	Цена с НДС 891 ₽ /шт 969 ₽ -8%	В корзинуВ корзине В наличии : 7 шт. Екатеринбург: 7 шт.
SVJBR1616H11 00096886	MetalCraft	R (правое)	16 x 16	100	20	-	16	Цена с НДС 408 ₽ /шт 444 ₽ -8%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
SVJBR1616H11 00062196	Sant	R (правое)	16 x 16	100	18	27	16	Цена с НДС 836 ₽ /шт 909 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJBR1616H16 00096887	MetalCraft	R (правое)	16 x 16	100	20	-	16	Цена с НДС 524 ₽ /шт 570 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJBR1616H16 00062187	Sant	R (правое)	16 x 16	100	18	36	16	Цена с НДС 836 ₽ /шт 909 ₽ -8%	В корзинуВ корзине В наличии : 7 шт. Екатеринбург: 7 шт.
SVJBL2020K11 00096892	MetalCraft	L (левое)	20 x 20	125	25	-	20	Цена с НДС 587 ₽ /шт 638 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SVJBL2020K16 00057291	Sant	L (левое)	20 x 20	125	22	41	20	Цена с НДС 1 135 ₽ /шт 1 234 ₽ -8%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
SVJBL2020K16 00096893	MetalCraft	L (левое)	20 x 20	125	25	-	20	Цена с НДС 559 ₽ /шт 628 ₽ -11%	В корзинуВ корзине В наличии : 6 шт. Екатеринбург: 6 шт.
SVJBR2020K11 00096894	MetalCraft	R (правое)	20 x 20	125	25	-	20	Цена с НДС 587 ₽ /шт 638 ₽ -8%	В корзинуВ корзине Временно отсутствует
SVJBR2020K11 00062198	Sant	R (правое)	20 x 20	125	22	27	20	Цена с НДС 1 064 ₽ /шт 1 157 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJBR2020K16 00096895	MetalCraft	R (правое)	20 x 20	125	25	-	20	Цена с НДС 559 ₽ /шт 628 ₽ -11%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJBR2020K16 00131723	MetalCraft	R (правое)	20 x 20	125	22	41	20	Цена с НДС 677 ₽ /шт 736 ₽ -8%	В корзинуВ корзине В наличии : 8 шт. Екатеринбург: 8 шт.
SVJBR2020K16 00057174	Sant	R (правое)	20 x 20	125	22	41	20	Цена с НДС 1 064 ₽ /шт 1 157 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJBL2525M11 00062199	Sant	L (левое)	25 x 25	150	27	27	25	Цена с НДС 1 216 ₽ /шт 1 322 ₽ -8%	В корзинуВ корзине В наличии : 3 шт. Екатеринбург: 3 шт.
SVJBL2525M11 00116457	MetalCraft	L (левое)	25 x 25	150	-	-	25	Цена с НДС 760 ₽ /шт 826 ₽ -8%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
SVJBL2525M16 00096900	MetalCraft	L (левое)	25 x 25	150	32	-	25	Цена с НДС 749 ₽ /шт 814 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJBL2525M16 00057292	Sant	L (левое)	25 x 25	150	27	41	25	Цена с НДС 1 177 ₽ /шт 1 322 ₽ -11%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJBR2525M11 00062200	Sant	R (правое)	25 x 25	150	27	27	25	Цена с НДС 1 296 ₽ /шт 1 409 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SVJBR2525M11 00116458	MetalCraft	R (правое)	25 x 25	150	-	-	25	Цена с НДС 760 ₽ /шт 826 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJBR2525M16 00096901	MetalCraft	R (правое)	25 x 25	150	32	-	25	Цена с НДС 749 ₽ /шт 814 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJBR2525M16 00131724	MetalCraft	R (правое)	25 x 25	150	27	41	25	Цена с НДС 940 ₽ /шт 1 022 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJBR2525M16 00057175	Sant	R (правое)	25 x 25	150	27	41	25	Цена с НДС 1 216 ₽ /шт 1 322 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт. Москва: 3 шт.
SVJBL3225P16 00062188	Sant	L (левое)	32 x 25	170	27	41	32	Цена с НДС 1 739 ₽ /шт 1 890 ₽ -8%	В корзинуВ корзине Временно отсутствует
SVJBR3225P16 00062189	Sant	R (правое)	32 x 25	170	27	41	32	Цена с НДС 1 792 ₽ /шт 1 948 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SVJBL3232P16 00096904	MetalCraft	L (левое)	32 x 32	170	40	-	32	Цена с НДС 1 242 ₽ /шт 1 396 ₽ -11%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
SVJBL3232P16 00062190	Sant	L (левое)	32 x 32	170	35	41	32	Цена с НДС 1 655 ₽ /шт 1 799 ₽ -8%	В корзинуВ корзине В наличии : 9 шт. Екатеринбург: 9 шт.

1 2

Все

Как подобрать державку SVJBR / SVJBL для обработки контура

При выборе державки SVJBR / SVJBL для наружного точения проверьте доступ режущей вершины к профилю детали. Ромбическая пластина V с углом при вершине 35° позволяет работать с контурами, но допустимая траектория зависит также от положения корпуса, исполнения R или L и закрепления заготовки. В каталоге CNC1.RU представлены модели MetalCraft и Sant с винтовым креплением пластины.

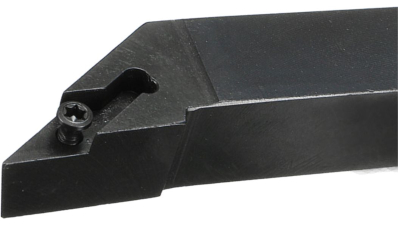

Корпус правой державки SVJBR с винтом для закрепления ромбической пластины 35°

Какие пластины подходят к SVJBR / SVJBL

Для этой серии важна маркировка VB: V обозначает форму 35°, B – задний угол пластины 5°. При подборе VBMT проверяйте полный типоразмер, толщину и исполнение отверстия по характеристикам корпуса. Совпадения формы и угла при вершине недостаточно для подтверждения совместимости.

Сплав, покрытие, стружколом и радиус при вершине выбирайте под материал заготовки, припуск и требования к поверхности. Режимы резания назначайте по рекомендациям производителя пластины с учетом жесткости наладки. Для указанных ниже державок Sant пластины приобретаются отдельно.

Что сравнить у выбранных исполнений

Посадка под пластину 11 или 16

Державки Sant SVJBR2525M11 и SVJBR2525M16 имеют хвостовик 25×25 мм и длину 150 мм. При этом первая рассчитана на VB..T1103.., вторая – на VB..T1604... Одинаковое сечение хвостовика не означает одинаковое посадочное гнездо.
Направление рабочей подачи

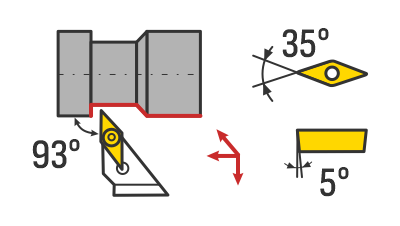

SVJBR – правое исполнение, SVJBL – левое. Сопоставьте направление подачи и положение инструмента с участками обрабатываемого контура. По схеме проверьте, что корпус пройдет вдоль профиля без столкновения с деталью и оснасткой.
Размеры для установки на станок

В разделе есть хвостовики от 8×8 до 32×32 мм, включая прямоугольное сечение 32×25 мм. Проверяйте высоту и ширину посадочного места, возможность выставить вершину по оси заготовки и необходимую длину корпуса.
Головка и рабочий вылет

У двух приведенных моделей Sant размер e отличается: 27 мм у SVJBR2525M11 и 41 мм у SVJBR2525M16. Учитывайте это при проверке доступа к детали. Общую длину L и вылет из резцедержателя проверяйте отдельно; избыточный вылет снижает жесткость установки.

Расшифровка маркировки SVJBR2525M16 и чертеж

S – закрепление пластины винтом.
V – ромбическая форма пластины с углом при вершине 35°.
J – главный угол в плане державки 93°.
B – задний угол пластины 5°.
R – правое исполнение. В обозначении SVJBL последняя буква L указывает на левое.
2525 – высота и ширина хвостовика по 25 мм.
M – код общей длины; у этой модели она составляет 150 мм.
16 – код размера пластины; для выбранной державки Sant указан типоразмер VB..T1604...

На чертеже показано правое исполнение SVJBR. Буквенные размеры a, b, H, L, S и e сверяйте с характеристиками конкретной позиции: у разных брендов геометрия корпуса может отличаться.

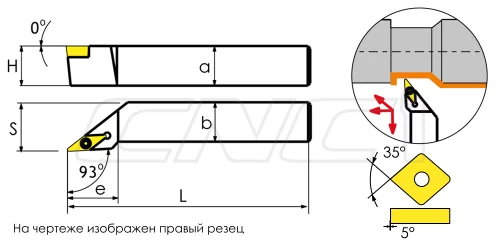

Чертеж правой державки SVJBR: размеры корпуса, угол в плане 93°, пластина 35° с задним углом 5°

Открыть чертеж в полном размере

Подбор и покупка державок SVJBR / SVJBL

Чтобы купить державку SVJBR или SVJBL, выберите в каталоге исполнение, сечение и размер пластины, затем уточните бренд и код товара. Для замены винта или подбора запасных частей также указывайте конкретную позицию корпуса.

Специалисты CNC1.RU помогут сопоставить державку с пластиной и условиями установки. Пришлите маркировку инструмента, размеры резцедержателя и эскиз обрабатываемого контура на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. По выбранному исполнению уточнят совместимость, комплектацию, цену и условия поставки. Доставка осуществляется по России.
