Державки токарные CCLNR / CCLNL со сменными пластинами с креплением типа C (Прижим сверху), угол в плане L (95°). Державки токарные CCLNR / CCLNL предназначены для продольного точения. Для державки токарной CCLNR/L применяются пластины типоразмера CNGN 1207...
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 20 x 20 | 125 | 26 | 32 | 20 |
Цена с НДС
1 773 ₽ /шт
1 927 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 26 | 32 | 20 |
Цена с НДС
1 831 ₽ /шт
1 990 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 26 | 32 | 20 |
Цена с НДС
4 028 ₽ /шт
4 378 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 31 | 31 | 25 |
Цена с НДС
2 006 ₽ /шт
2 180 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 31 | 31 | 25 |
Цена с НДС
4 244 ₽ /шт
4 613 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 31 | 31 | 25 |
Цена с НДС
2 006 ₽ /шт
2 180 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 31 | 31 | 25 |
Цена с НДС
4 713 ₽ /шт
5 123 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 40 | 36 | 32 |
Цена с НДС
2 611 ₽ /шт
3 036 ₽
-14%
|
Резцы токарные CKJNR / CKJNL со сменными пластинами оснащены креплением типа C (прижим прихватом сверху) и имеют угол в плане J (93°). Державки предназначены для продольного наружного точения и подрезки торца, обеспечивая точное формирование перпендикулярных поверхностей и эффективное снятие припуска даже при работе с закаленными сталями, чугунами и высокопрочными сплавами. Для фиксации используются пластины формы K (параллелограмм 55°).
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 20 x 20 | 125 | 28 | 32 | 20 |
Цена с НДС
6 121 ₽ /шт
6 653 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 32 | 25 |
Цена с НДС
7 389 ₽ /шт
8 031 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 32 | 25 |
Цена с НДС
7 389 ₽ /шт
8 031 ₽
-8%
|
Резцы токарные CRDNN со сменными пластинами с креплением типа C (Прижим сверху). Державки токарные CRDNN предназначены для продольного точения, применяются пластины типоразмера RN..N 1207...
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | N (нейтральное) | 20 x 20 | 125 | 10 | 36 | 20 |
Цена с НДС
1 657 ₽ /шт
1 927 ₽
-14%
|
||
| Sant | N (нейтральное) | 25 x 25 | 150 | 12.5 | 36 | 25 |
Цена с НДС
1 857 ₽ /шт
2 019 ₽
-8%
|
Резцы токарные CRGNR / CRGNL со сменными пластинами оснащены креплением типа C (прижим прихватом сверху) и предназначены для наружного точения с применением керамических пластин. Угол в плане R (75°) обеспечивает оптимальное сочетание прочности режущей кромки и эффективного съёма материала. Державки CRGNR / CRGNL используются преимущественно для продольного точения закалённых сталей, чугунов и труднообрабатываемых сплавов.
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 32 x 32 | 170 | 40 | 38 | 32 |
Цена с НДС
6 687 ₽ /шт
7 268 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 40 | 38 | 32 |
Цена с НДС
6 713 ₽ /шт
7 297 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 40 | 38 | 32 |
Цена с НДС
6 713 ₽ /шт
7 297 ₽
-8%
|
Резцы токарные CSDNN со сменными пластинами с креплением типа C (Прижим сверху), угол в плане D (45°). Державки токарные CSDNN предназначены для продольного точения, применяются пластины типоразмера SN..N 1207...
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | N (нейтральное) | 20 x 20 | 125 | 10 | 36 | 20 |
Цена с НДС
1 601 ₽ /шт
1 799 ₽
-11%
|
||
| Sant | N (нейтральное) | 25 x 25 | 150 | 12.5 | 36 | 25 |
Цена с НДС
1 742 ₽ /шт
1 894 ₽
-8%
|

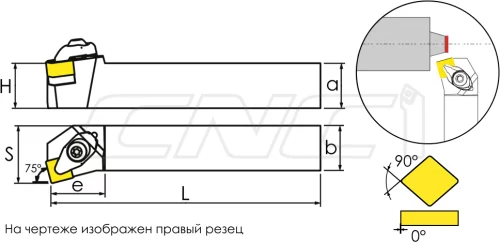

Державки токарные CSKNR / CSKNL со сменными пластинами с креплением типа C (прижим сверху), угол в плане K (75°). Державки токарные CSKNR / CSKNL предназначены для продольного точения, применяются пластины типоразмера SN..N 1207...
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 25 x 25 | 150 | 32 | 30 | 25 |
Цена с НДС
1 857 ₽ /шт
2 019 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 30 | 25 |
Цена с НДС
1 857 ₽ /шт
2 019 ₽
-8%
|
Резцы токарные расточные по металлу S...-CSRNR / S...-CSRNL со сменными пластинами с креплением типа C (закрепление сверху). Державки токарные S...-CSRNR / S...-CSRNL предназначены для внутреннего продольного точения.
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 25 x 25 | 150 | 27 | 32 | 25 |
Цена с НДС
3 240 ₽ /шт
3 522 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 27 | 32 | 25 |
Цена с НДС
2 268 ₽ /шт
2 465 ₽
-8%
|
||
| Sant | R (правое) | 32 x 25 | 170 | 27 | 32 | 32 |
Цена с НДС
7 814 ₽ /шт
8 494 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 29 | 34 | 32 |
Цена с НДС
4 102 ₽ /шт
4 459 ₽
-8%
|
Резцы токарные CTGNR / CTGNL со сменными пластинами оснащены креплением типа C (прижим прихватом сверху) и предназначены для наружного точения с использованием керамических пластин. Угол в плане T (60°) обеспечивает эффективное сочетание прочности режущей кромки и хорошей стружкоформирующей способности. Державки CTGNR / CTGNL применяются в основном для продольного точения закалённых сталей, чугунов и жаропрочных сплавов и используют круглые керамические пластины типоразмера TN..1604..
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 25 x 25 | 150 | 32 | 32 | 25 |
Цена с НДС
4 820 ₽ /шт
5 239 ₽
-8%
|

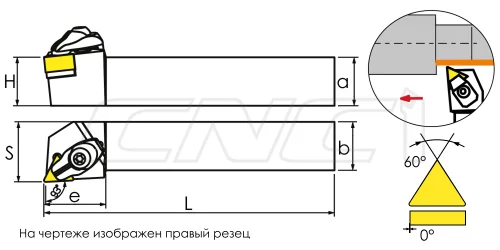

Державки токарные CTJNR / CTJNL со сменными пластинами с креплением типа C (Прижим сверху), угол в плане J (93°). Державки токарные CTJNR / CTJNL предназначены для продольного точения, применяются пластины типоразмера TN.. 1607...
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | R (правое) | 20 x 20 | 125 | 26 | 32 | 20 |
Цена с НДС
1 773 ₽ /шт
1 927 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 31 | 32 | 25 |
Цена с НДС
1 857 ₽ /шт
2 019 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 31 | 31 | 25 |
Цена с НДС
1 736 ₽ /шт
2 019 ₽
-14%
|
Резцы токарные DCBNR / DCBNL со сменными пластинами с креплением типа D (Прижим повышенной жесткости), угол в плане B (75°). Державки токарные DCBNR / DCBNL предназначены для продольного точения, применяются пластины типоразмера CN.. 1204...
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 20 x 20 | 125 | 17 | 32 | 20 |
Цена с НДС
1 499 ₽ /шт
1 629 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 17 | 32 | 20 |
Цена с НДС
1 234 ₽ /шт
1 341 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | - | - | 20 |
Цена с НДС
1 168 ₽ /шт
1 270 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 22 | 30 | 25 |
Цена с НДС
1 736 ₽ /шт
1 950 ₽
-11%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 22 | 30 | 25 |
Цена с НДС
1 586 ₽ /шт
1 724 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 29 | 30 | 32 |
Цена с НДС
2 524 ₽ /шт
2 743 ₽
-8%
|
Резцы токарные DCKNR / DCKNL со сменными пластинами с креплением типа D (Прижим повышенной жесткости), угол в плане K (75°). Державки токарные DCKNR / DCKNL предназначены для продольного точения и подрезки торца, применяются пластины типоразмера CN.. 1204...
| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 20 x 20 | 125 | 26 | 28 | 20 |
Цена с НДС
1 402 ₽ /шт
1 630 ₽
-14%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 26 | 28 | 20 |
Цена с НДС
1 435 ₽ /шт
1 560 ₽
-8%
|
Резец токарный проходной применяют для продольного точения наружных цилиндрических и конических поверхностей, обработки уступов и, если это допускает геометрия державки, подрезки торца. В разделе представлены проходные державки со сменными пластинами для токарных станков и обрабатывающих центров с ЧПУ. При подборе важно учитывать не только сечение корпуса, но и выполняемую операцию, направление подачи и совместимость с пластиной.
Как выбрать проходную державку
- Тип операции и угол в плане. Эти параметры определяют доступ к профилю и уступу, возможность продольного точения с подрезкой торца, а также направление составляющих силы резания.
- Правое, левое или нейтральное исполнение. Ориентацию выбирают по направлению рабочей подачи, компоновке револьверной головки и положению заготовки.
- Сечение и длина корпуса. Хвостовик должен соответствовать посадочному месту резцедержателя и обеспечивать установку вершины на ось станка. Минимально необходимый вылет повышает жесткость системы и снижает риск вибраций.
- Форма, задний угол и размер пластины. Совпадения общей формы недостаточно: проверяют типоразмер, посадочное место и систему крепления. Несовместимая пластина не обеспечивает корректную фиксацию и положение режущей кромки.
- Материал заготовки и характер обработки. Марку сплава, покрытие, геометрию и стружколом пластины выбирают для обрабатываемого материала, чернового или чистового прохода и требуемого стружкообразования.
Пример расшифровки маркировки MCKNR2525M12:
- M – система крепления (прижим клин-прихватом сверху);
- С ‒ ромбовидная пластина;
- K ‒ угол в плане K (75°);
- N ‒ задний угол пластины N (0°);
- R ‒ исполнение R (правая);
- 2525 ‒ сечение резца (ширина и высота);
- M ‒ длина державки (150 мм);
- 12 ‒ размер устанавливаемой пластинки.
Что влияет на стабильность точения
Для чернового съема припуска приоритетны прочность режущей кромки, надежность зажима и допустимая глубина резания. При чистовом точении важнее геометрия пластины, радиус при вершине и стабильная подача, поскольку они непосредственно влияют на шероховатость и размерную повторяемость. Скорость резания, подачу и глубину резания назначают по рекомендациям производителя выбранной пластины с учетом материала детали, жесткости станка и вылета инструмента.
Типичная ошибка – купить проходной резец по металлу только по сечению державки. Перед заказом необходимо сопоставить полное обозначение корпуса, направление исполнения, угол в плане, тип зажима и код сменной пластины. Такой подход сокращает риск несовместимости и внеплановой переналадки оборудования.
В каталоге CNC1.RU можно подобрать державку для наружного точения по характеристикам или найти позицию по обозначению. Для комплексного оснащения доступны токарные пластины, металлорежущий инструмент и промышленная оснастка. Если требуется проверка совместимости, отправьте обозначение державки и пластины, параметры станка и условия обработки специалисту CNC1.RU: info@cnc1.ru, 8 800 350-03-39. Доставка заказов выполняется по всей России.
Техноблог
Полезно знать
—
09.06.2025
Тип крепления пластин играет одну из ключевых ролей в обеспечении точности и эффективности металлообработки. Существует несколько основных типов крепления, каждый из которых имеет свои преимущества и недостатки. Выбор оптимального способа зависит от конкретных условий эксплуатации и требований к техпроцессу.
Полезно знать
—
19.12.2024
Токарная обработка металлов играет ключевую роль в современном промышленном производстве. Этот метод позволяет изготавливать различные детали, представляющие собой тела вращения, такие как втулки, шкивы, валы и кольца. В основе процесса лежит взаимодействие инструмента и заготовки: заготовка вращается, а инструмент выполняет поступательные движения.
Вопрос-ответ
Что такое проходной резец?
Проходной резец — это режущий инструмент, который используется для обработки внешних поверхностей цилиндрических заготовок. Проходные резцы бывают разных видов и форм в зависимости от задач обработки.
В чём преимущества резцов со сменными пластинами?
Резцы со сменными пластинами позволяют быстро заменять изношенные или повреждённые пластины без необходимости замены всего резца. Это экономит время и деньги, а также обеспечивает более эффективную работу.
Как выбрать левый или правый проходной резец?
Выбор между левым и правым проходным резцом зависит от направления подачи заготовки относительно её оси вращения. Если заготовка подаётся слева направо (от задней бабки к передней), то нужен правый резец. И наоборот, если заготовка движется справа налево, то выбирают левый резец.
Каковы особенности резцов с механическим креплением пластины?
У державок с механическим креплением пластины есть ряд особенностей:
- крепление пластины осуществляется с помощью винтов или специальных прижимов;
- конструкция позволяет легко заменять изношенную пластину на новую;
- такие резцы обычно имеют более высокую точность и стабильность работы по сравнению с напайными резцами.
Как купить качественные проходные резцы?
Для покупки качественных проходных державок в интернет-магазине CNC1, следуйте этим шагам:
Выбор подходящей державки: Ознакомьтесь с ассортиментом проходных державок на нашем сайте. У нас представлены державки различных марок и размеров, которые подходят для разных видов обработки. Выберите державку, которая соответствует вашим требованиям по точности, размеру и условиям эксплуатации.
Проверка характеристик: Убедитесь, что выбранная державка соответствует вашим техническим требованиям. Обратите внимание на исполнение резца, его сечение, длину, крепление пластины, форму устанавливаемой пластины и другие параметры указанные в таблицах на сайте.
Оформление заказа: Добавьте выбранные державки в корзину и перейдите к оформлению заказа. Укажите все необходимые данные для доставки и оплаты.
Гарантия качества: Мы гарантируем высокое качество всей продукции, представленной в нашем интернет-магазине. Все поставки осуществляются непосредственно от производителя, что позволяет нам сохранять низкие цены и предлагать только качественные товары.
Быстрая доставка: После оформления заказа мы обеспечим быструю доставку вашего заказа. Мы постоянно поддерживаем в наличии большой склад металлорежущего инструмента и оснастки, чтобы закрывать потребности наших клиентов здесь и сейчас.
Если у вас возникнут вопросы или потребуется консультация по выбору проходных державок, наша служба поддержки всегда готова помочь. Мы стремимся к тому, чтобы каждый наш клиент остался доволен своей покупкой и получил только качественные товары.
