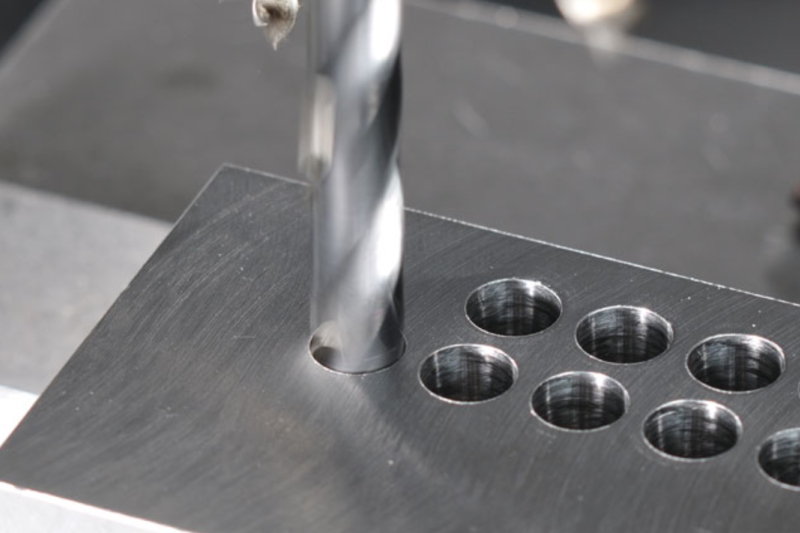

Калькулятор режимов резания при сверлении
Ввод данных для расчетов
Результаты расчетов
Потребляемая мощность
Pmot = (Q × kc) / (60000 × η) [кВт]
где: Pmot - потребляемая мощность,
Q - удельный съём материала,
kc - удельная сила резания,
η - КПД
Частота вращения
n = (vc × 1000) / (Dc × π) [об/мин]
где: n - частота вращения,
vc - скорость резания,
Dc - диаметр сверла
Скорость резания
vc = (Dc × π × n) / 1000 [м/мин]
где: vc - скорость резания,
Dc - диаметр сверла,
n - частота вращения

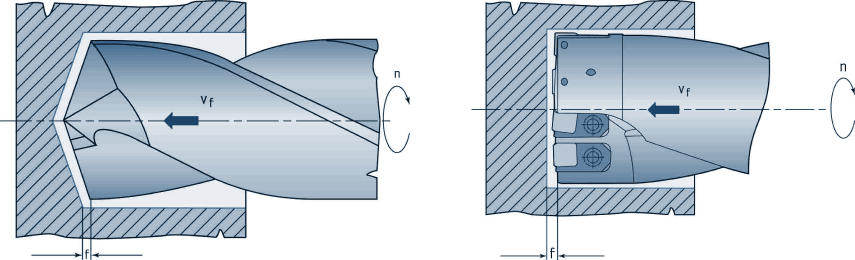

Подача
vf = f × n [мм/мин]
где: vf - подача,
f - подача на оборот,
n - частота вращения
Удельный съём материала (сверление)
Q = (vf × π × Dc²) / (4 × 1000) [см³/мин]
где: Q - удельный съём материала,
vf - подача,
Dc - диаметр сверла
Средняя толщина стружки
hm = fz × sin(κr) [мм]
fz = f / 2, κr = κ / 2
где: hm - средняя толщина стружки,
fz - подача на режущую кромку (у сверла две кромки),
f - подача на оборот,
κr - главный угол в плане,
κ - угол при вершине сверла
Усилие подачи
Ff ≈ 0,5 × kc × (Dc / 2) × f × sin(κr) [Н]
где: Ff - усилие подачи,
kc - удельная сила резания,
Dc - диаметр сверла,
f - подача на оборот,
κr - главный угол в плане (κ / 2)
Удельная сила резания
kc = kc1.1 / hmmc
где: kc - удельная сила резания,
kc1.1 - удельная сила резания при h=1 мм,
hm - средняя толщина стружки,
mc - поправочный коэффициент
Крутящий момент
Mc = (Dc² × kc × f) / 8000 [Н·м]
Mc = (Pc × 30 × 10³) / (π × n) [Н·м]
где: Mc - крутящий момент,
Dc - диаметр сверла,
kc - удельная сила резания,
f - подача на оборот,
Pc - мощность резания,
n - частота вращения
Этот калькулятор и методика служат для предварительной оценки параметров резания. Результаты расчетов являются ориентировочными и нуждаются в обязательном уточнении с учетом следующих факторов:
- Фактического состояния станка (оборудования)
- Реальных свойств обрабатываемой заготовки
- Конкретной ситуации на производстве (условий обработки)
- Предъявляемых требований к чистоте поверхности
- Экономических аспектов (производственной целесообразности)
Важно: Разработчики не несут ответственности за последствия прямого применения рассчитанных режимов без их проверки и адаптации квалифицированным технологом.
