Твердосплавные фрезы для ЧПУ станков по металлу
Монолитные твердосплавные фрезы по металлу выбирают под материал заготовки, форму поверхности и условия обработки. В каталоге представлены инструменты для пазов, уступов, плоскостей, сложных профилей, фасок и резьбы. Для чернового и чистового фрезерования проверяйте назначение конкретной серии: одинаковые диаметр и число зубьев не означают одинаковую применимость.
Какие параметры определяют выбор фрезы
-
Геометрия и операция
Концевая фреза с плоским торцом подходит для обработки пазов, уступов и боковых поверхностей. Сферическую выбирают для профильного фрезерования, радиусную – с учетом скругления угла инструмента и требуемого профиля детали. Для снятия угловых и радиусных фасок нужны соответствующие исполнения.
-
Материал и покрытие
Сталь, нержавеющая сталь, чугун, алюминий и жаропрочные сплавы требуют подходящей геометрии режущей части. Покрытие фрезы по металлу выбирают вместе с ее назначением и условиями резания. Обозначения TiAlN и AlCrSiN встречаются в разных сериях, но сами по себе не подтверждают пригодность для любой твердости или любого материала.
-
Размеры и рабочий вылет
Сопоставляйте диаметр фрезы и хвостовика, длину режущей части и общую длину. Удлиненное исполнение нужно для доступа к глубоким участкам; избыточный вылет снижает жесткость сборки. Рабочую длину выбирают под глубину обработки и траекторию, а хвостовик – под патрон или цангу станка.
-
Число зубьев и спираль
Количество зубьев, угол подъема спирали и объем стружечных канавок сопоставляют с материалом и операцией. При обработке пазов важен свободный отвод стружки. Для чернового фрезерования проверяют наличие специальной геометрии, в том числе стружколома; для чистового – требования к профилю и качеству поверхности.

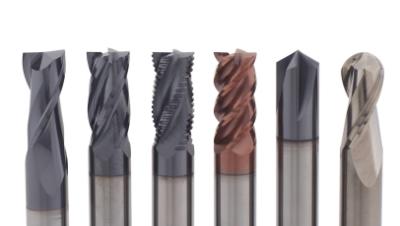

Перейти к нужному типу инструмента
- Концевые фрезы – пазы, уступы, торцевое и боковое фрезерование.
- Сферические фрезы и радиусные фрезы – профильная обработка.
- Фасочные фрезы – угловые и радиусные фаски.
- Фрезы для алюминия и медных сплавов, для нержавеющих сталей – подбор по материалу.
- Фрезы для высоких подач и резьбовые фрезы – специализированные операции.
Расшифровка маркировки фрез Schwarzmaier
Как читать обозначение фрезы
Пример обозначения Schwarzmaier – PMK2.Z2.12.30.75.30.F000.TiAlN. Оно содержит группу обрабатываемых материалов, номер серии, число зубьев, диаметр, длину режущей части, общую длину, угол спирали, исполнение вершины и покрытие. Эта схема относится к указанной системе маркировки; обозначения других серий проверяйте по их карточкам и документации.
В приведенном примере TiAlN обозначает покрытие инструмента. Полное обозначение покрытия и область применения сверяйте с выбранным артикулом. Схемы можно открыть в полном размере нажатием на изображение.
Сравнить серии Schwarzmaier PMK, N и MS
Справочные параметры серий фрез
Таблицы относятся к перечисленным сериям Schwarzmaier и не описывают весь ассортимент монолитных фрез. Размерные диапазоны показывают варианты внутри группы: конкретное сочетание диаметра, длины и исполнения проверяйте по артикулу. Отсутствие ссылки у серии не означает подтвержденного наличия или отсутствия товара.
Концевые фрезы общего назначения
Фрезы с плоским торцом применяют для обработки пазов, торцевого и бокового фрезерования. Для перечисленных серий общего назначения указана обработка стали, нержавеющей стали и чугуна твердостью до 55 HRC. Применимость конкретного исполнения уточняйте по его характеристикам.
Общие параметры группы: диаметр 3–20 мм, цилиндрический хвостовик h6, длина режущей части 11–50 мм, общая длина 50–104 мм. Диапазоны не означают наличия каждого сочетания размеров во всех сериях.
| Серия и вид фрезы | Число зубьев | Угол спирали | Исполнение | Покрытие |
|---|---|---|---|---|
PMK1  |
2 |
30° |
 |
TiAlN |
|
PMK2 |
2 |
30° |
|
TiAlN |
PMK3
|
4 |
30° |
|
TiAlN |
|
PMK4 |
4 |
30° |
|
TiAlN |
|
PMK5 |
2 |
35° |
|
TiAlN |
|
PMK6 |
2 |
35° |
|
TiAlN |
|
PMK7 |
4 |
35° |
|
TiAlN |
|
PMK8
|
4 |
35° |
|
TiAlN |
|
PMK9 |
4 |
35/38° |
|
TiAlN |
|
PMK10 |
4 |
36/38° |
|
TiAlN |
PMK11  |
4 |
30° |
|
TiAlN |
|
PMK30
|
6
|
35° |
|
TiAlN |
|
PMK60 |
4 |
35° |
|
AlCrSiN |
|
PMK70 |
4 |
45° |
|
TiAlN |
Фрезы специального назначения
Сферические, радиусные и фасочные исполнения подбирают под профиль детали; серии N – под алюминий и пластик, MS – под нержавеющую сталь и жаропрочные сплавы. В таблице приведены диапазоны радиусов и диаметров, а не размеры одной фрезы. Диаметр фрез в группе – 3–20 мм.
| Серия и вид фрезы | Тип / материал обработки | Число зубьев | Угол спирали | Исполнение | Радиус, мм |
|---|---|---|---|---|---|
PMK12 |
С полным радиусом |
2 |
30° |
 |
2 - 10 |
PMK13 |
С полным радиусом |
4 |
30° |
|
2 - 10 |

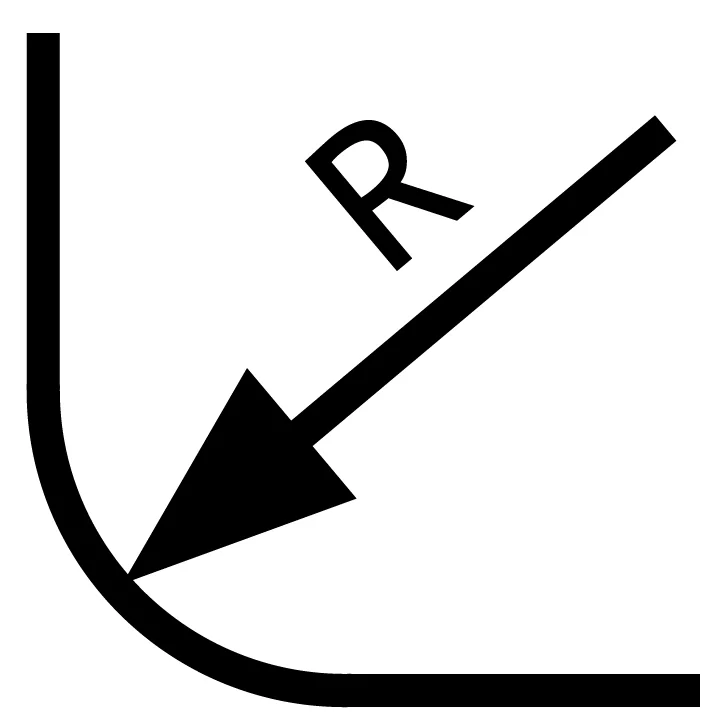

PMK20
|
С радиусом при вершине |
2 |
30° |
 |
0.3-3 |
|
PMK21 |
С радиусом при вершине |
2
|
35° |
|
0.3-3 |
|
PMK22 |
С радиусом при вершине |
4 |
30° |
|
0.3-3 |
|
PMK23
|
С радиусом при вершине |
4
|
35° |
|
0.3-3 |
PMK40 |

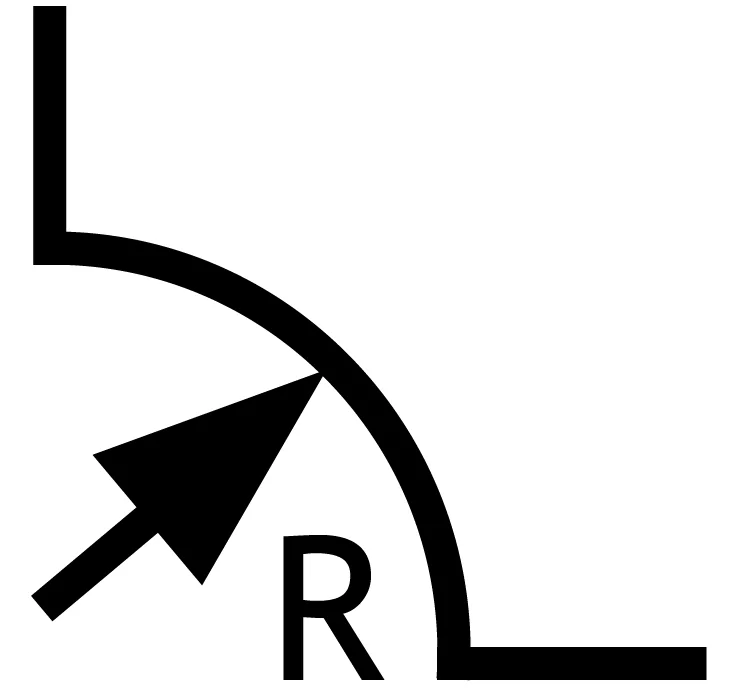

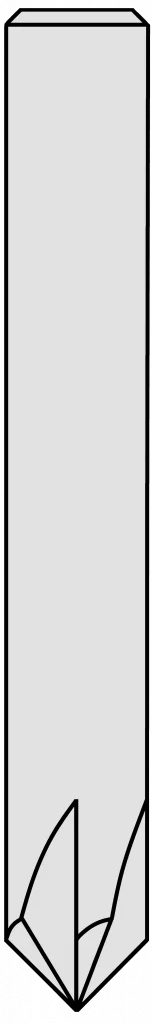

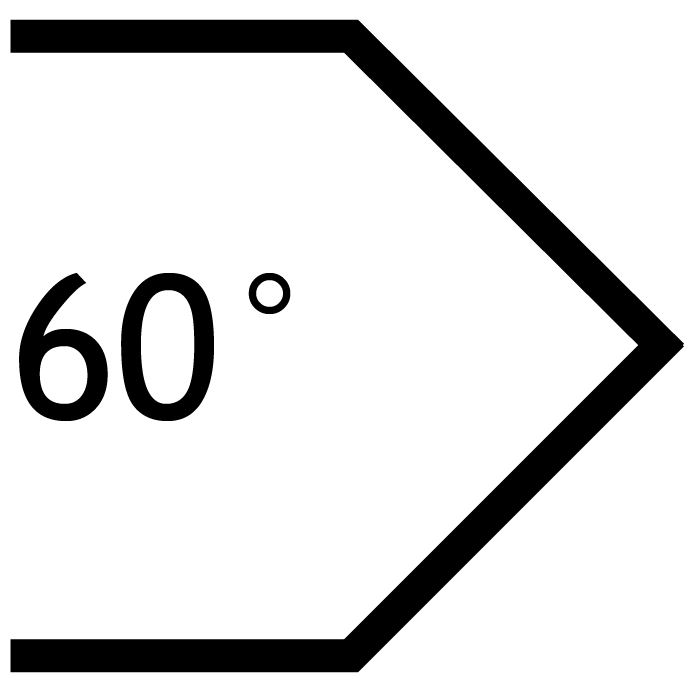

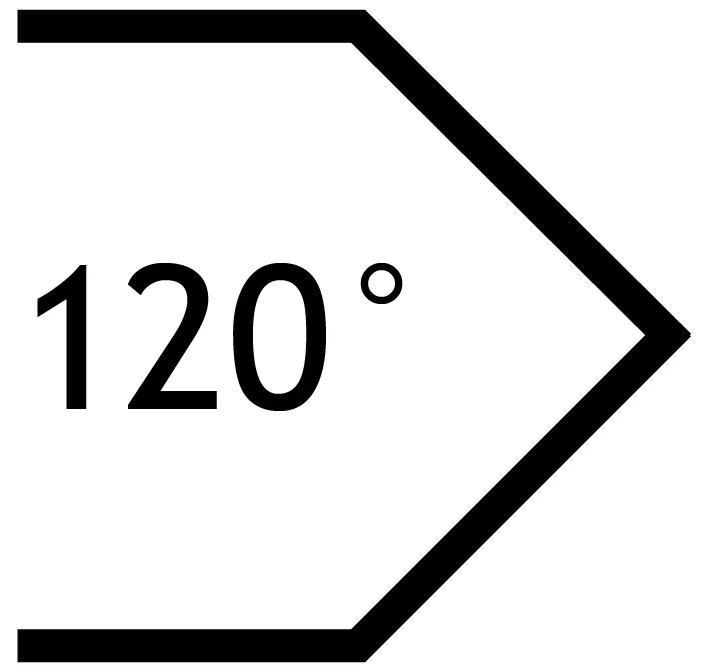

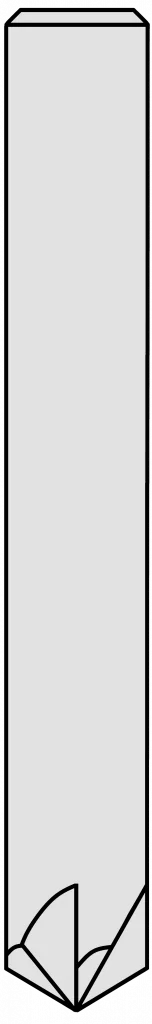

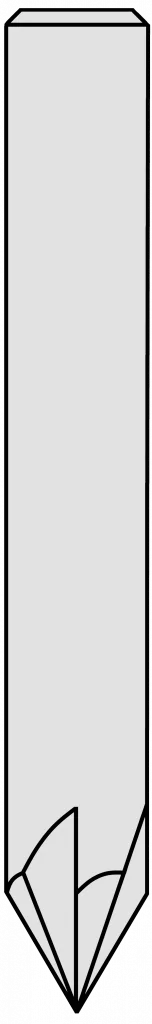

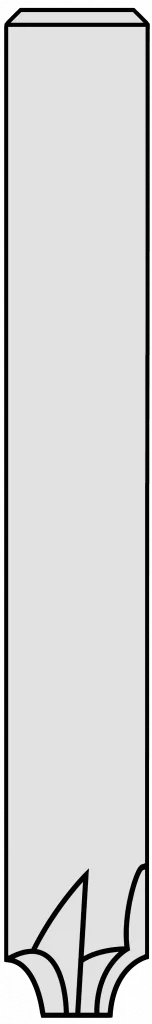

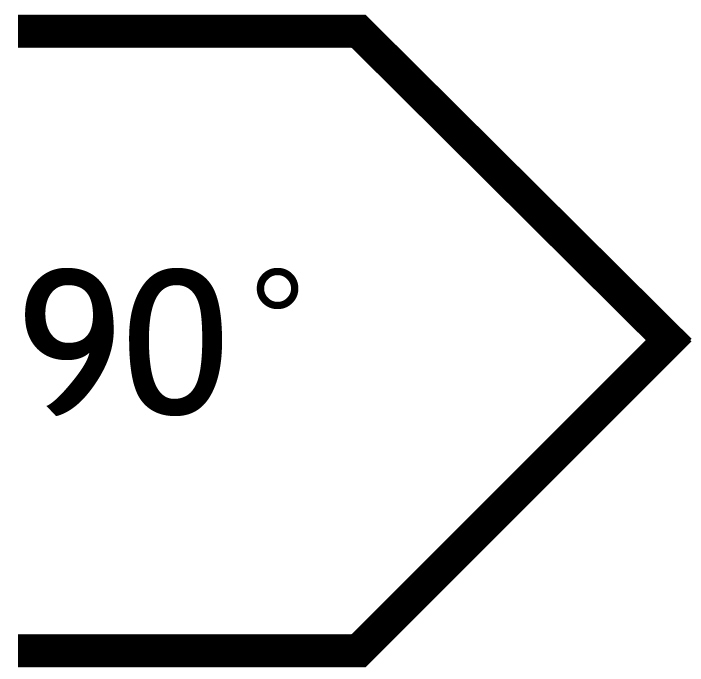

Фасочные: угловые / радиусные |
4 |
- |
|
- |
PMK41 |
Фасочные: угловые / радиусные |
4 |
- |
 |
- |
PMK42 |
Фасочные: угловые / радиусные |
4
|
- |
 |
- |
PMK43 |
Фасочные: угловые / радиусные |
4 |
- |
 |
0.5-6 |
|
N92 |
По алюминию и пластику |
2 |
45° |
|
- |

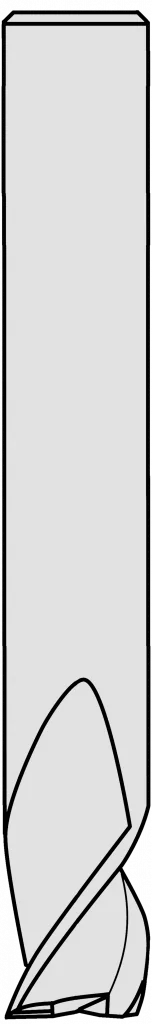

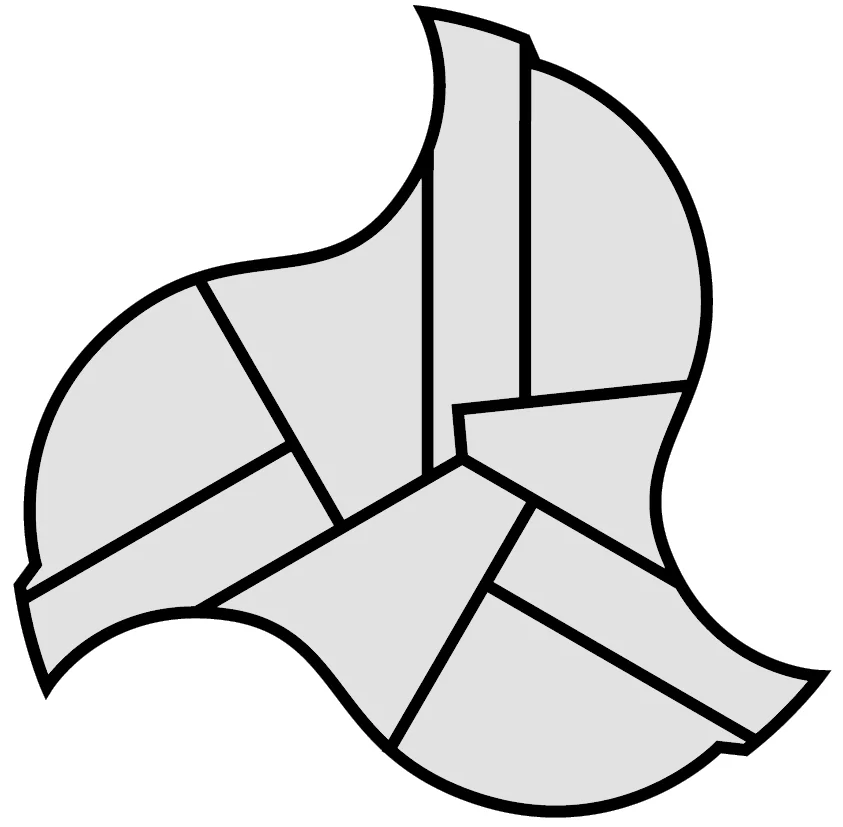

N93 |
По алюминию и пластику |
3 |
45° |
|
- |
|
N94 |
По алюминию и пластику |
4 |
45° |
|
- |
|
N95 |
По алюминию и пластику |
2 |
30° |
|
2-10 |
|
MS11 |
По нержавеющей стали и жаропрочным сплавам |
4 |
40/42° |
|
- |
|
MS13
|
По нержавеющей стали и жаропрочным сплавам |
4
|
48° |
|
- |
|
MS15
|
По нержавеющей стали и жаропрочным сплавам |
5
|
38° |
|
0.5-1 |
|
MS31 |
По нержавеющей стали и жаропрочным сплавам |
4 |
30° |
|
1.5-10 |
Прочерк означает, что значение в справочнике не указано или параметр неприменим к данному исполнению. Угол спирали не следует путать с углом при вершине фасочной фрезы.
Изготовление и контроль геометрии инструмента
Заточка и контроль фрез
При подборе монолитного инструмента важны геометрия режущих кромок, размеры и соответствие исполнения выбранной серии.
Купить монолитные фрезы в CNC1.RU
Подберите твердосплавную фрезу для фрезерного станка по типу, материалу обработки и размерам в каталоге или обратитесь к специалистам CNC1.RU. Для подбора отправьте марку и твердость материала, операцию, требуемые размеры фрезы, рабочий вылет и данные станка на sale.cnc1@mail.ru. Уточнить совместимость, цену и условия поставки можно по телефону 8 800 350-03-39. Доставка инструмента – по России.
