Корпусные фрезы: выбор под операцию и оснастку

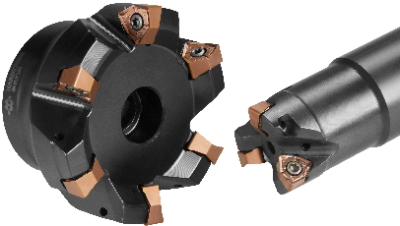

Фрезы со сменными пластинами по металлу подбирают под геометрию детали, материал заготовки и возможности станка. Для обработки плоскости, прямого уступа или паза нужны разные исполнения: один диаметр корпуса еще не определяет применимость инструмента.
При износе режущей части можно заменить пластину и продолжить работу с исправным корпусом. Возможность поворота пластины на следующую кромку зависит от ее конструкции; перед установкой проверяют состояние гнезд и крепежа.
Какой тип фрезы выбрать
-
Обработка плоскостей
Торцевые насадные фрезы выбирают с учетом ширины поверхности, угла в плане и допустимой глубины резания. Посадку корпуса согласуют с фрезерной оправкой.
-
Уступы, контуры и карманы
Концевые фрезы со сменными пластинами подбирают по доступу к поверхности, рабочей длине и хвостовику. Возможность обработки паза на полную ширину проверяют для выбранной серии.
-
Пазы и канавки
Для дисковых фрез важны ширина резания, диаметр и доступная глубина паза. Учитывают также габариты оправки и зазор до соседних поверхностей детали.
-
Фаски и кромки
Фасочные фрезы выбирают по требуемому углу, размеру фаски и доступу к кромке. Диапазон обрабатываемых диаметров и рабочую длину уточняют по чертежу инструмента.
Что проверить перед заказом корпуса
-
Посадка и вылет
Для насадного исполнения проверяют посадочное отверстие и крепление на оправке, для концевого – тип и размер хвостовика. Избыточный вылет снижает жесткость сборки и повышает риск вибраций.
-
Рабочая геометрия
Диаметр, угол в плане и допустимая глубина резания должны соответствовать поверхности детали. Габаритный диаметр корпуса и фактический диаметр резания могут различаться – ориентируйтесь на схему конкретной серии.
-
Совместимые пластины
Сверяют полное обозначение, типоразмер, исполнение гнезда и крепеж. Одинаковая форма пластины не подтверждает взаимозаменяемость. Сплав, геометрию кромки и покрытие выбирают под материал и условия обработки.
-
Число зубьев и стружкоотвод
Большее число пластин не всегда повышает производительность: учитывают мощность станка, жесткость закрепления и место для отвода стружки. Это особенно существенно при обработке пазов и карманов.
Совместимые расходники выбирайте в разделе фрезерных пластин. Для чтения обозначений можно использовать пример расшифровки маркировки корпусных фрез (PDF); применимость схемы проверяйте по серии и производителю.
Для фрезерования резьбы предусмотрен отдельный раздел резьбонарезных фрез со сменными лезвиями. Здесь дополнительно учитывают профиль, шаг, диаметр резьбы и возможности станка по выполнению требуемой траектории.
Подбор и заказ в CNC1.RU
Чтобы купить корпусную фрезу, откройте нужный подраздел и сравните характеристики серий или найдите инструмент по обозначению. CNC1.RU поможет согласовать корпус, режущие пластины и оснастку. Отправьте чертеж детали, материал заготовки, параметры станка и имеющейся оправки: специалист проверит совместимость, уточнит комплектацию, цену и условия поставки. Свяжитесь по телефону 8 800 350-03-39 или почте info@cnc1.ru. Доставка инструмента осуществляется по России.
Вопросы о комплектации и применении
Входят ли пластины в комплект корпусной фрезы?
Состав поставки уточняют для конкретного артикула. Изображение инструмента с установленными пластинами само по себе не подтверждает комплектацию. В запросе на расчет укажите, нужен только корпус или комплект с пластинами и оснасткой.
Можно ли перенести режимы резания с другой фрезы того же диаметра?
Без проверки переносить их не следует. Исходные скорость резания и подачу на зуб берут из рекомендаций для выбранной системы пластин и материала. Затем учитывают число работающих зубьев, глубину и ширину резания, вылет и жесткость установки.
Чем фреза со сменной головкой отличается от фрезы с пластинами?
В первом случае заменяют режущую головку целиком, во втором – отдельные пластины в гнездах корпуса. Это разные системы крепления. Для подбора головки и совместимого хвостовика используйте раздел фрез со сменными головками.
