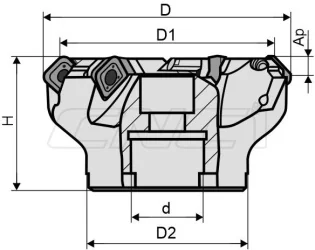

| Артикул | Бренд | Кол-во зубьев | D, мм | D1, мм | D2, мм | d, мм | H, мм | Ap, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|---|
| Sant | 4 | 62.4 | 50 | 40 | 22 | 40 | 6 |
Цена с НДС
4 088 ₽ /шт
4 444 ₽
-8%
|
||
| Sant | 5 | 75.4 | 63 | 50 | 22 | 40 | 6 |
Цена с НДС
4 911 ₽ /шт
5 338 ₽
-8%
|
||
| Sant | 6 | 92.4 | 80 | 60 | 27 | 50 | 6 |
Цена с НДС
6 184 ₽ /шт
6 722 ₽
-8%
|
||
| Sant | 7 | 112.4 | 100 | 70 | 32 | 50 | 6 |
Цена с НДС
8 309 ₽ /шт
9 032 ₽
-8%
|
||
| Sant | 8 | 137.4 | 125 | 80 | 40 | 63 | 6 |
Цена с НДС
11 502 ₽ /шт
12 502 ₽
-8%
|
||
| Sant | 10 | 172.4 | 160 | 100 | 40 | 63 | 6 |
Цена с НДС
17 305 ₽ /шт
18 810 ₽
-8%
|
||
| Sant | 12 | 212.4 | 200 | 160 | 60 | 63 | 6 |
Цена с НДС
28 090 ₽ /шт
30 533 ₽
-8%
|
||
| Sant | 14 | 262.4 | 250 | 200 | 60 | 63 | 6 |
Цена с НДС
33 112 ₽ /шт
35 991 ₽
-8%
|
||
| Sant | 18 | 327.4 | 315 | 270 | 60 | 70 | 6 |
Цена с НДС
49 196 ₽ /шт
53 474 ₽
-8%
|
| Артикул | Бренд | Кол-во зубьев | D, мм | D1, мм | D2, мм | d, мм | H, мм | Ap, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|---|
| Sant | 3 | 62.4 | 50 | 40 | 22 | 40 | 6 |
Цена с НДС
3 638 ₽ /шт
3 954 ₽
-8%
|
||
| Sant | 4 | 75.4 | 63 | 50 | 22 | 40 | 6 |
Цена с НДС
4 452 ₽ /шт
4 839 ₽
-8%
|
||
| Sant | 4 | 92.4 | 80 | 60 | 27 | 50 | 6 |
Цена с НДС
5 890 ₽ /шт
6 402 ₽
-8%
|
||
| Sant | 5 | 112.4 | 100 | 70 | 32 | 50 | 6 |
Цена с НДС
7 730 ₽ /шт
8 402 ₽
-8%
|
||
| Sant | 6 | 137.4 | 125 | 80 | 40 | 63 | 6 |
Цена с НДС
9 726 ₽ /шт
10 572 ₽
-8%
|
| Артикул | Бренд | Кол-во зубьев | D, мм | D1, мм | d, мм | H, мм | Ap, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | 4 | 103 | 80 | 27 | 50 | 5.5 |
Цена с НДС
10 933 ₽ /шт
11 884 ₽
-8%
|
||
| Sant | 4 | 103 | 80 | 27 | 50 | 5.5 |
Цена с НДС
7 701 ₽ /шт
9 873 ₽
-22%
|
||
| Sant | 5 | 122 | 100 | 32 | 50 | 7.5 |
Цена с НДС
9 128 ₽ /шт
11 703 ₽
-22%
|
||
| Sant | 6 | 147 | 125 | 40 | 63 | 7.5 |
Цена с НДС
11 329 ₽ /шт
14 524 ₽
-22%
|
| Артикул | Бренд | Кол-во зубьев | D, мм | D2, мм | d, мм | H, мм | Ap, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | 5 | 50 | 40 | 22 | 40 | 3.5 |
Цена с НДС
7 676 ₽ /шт
8 344 ₽
-8%
|
||
| Sant | 5 | 63 | 50 | 22 | 40 | 3.5 |
Цена с НДС
8 375 ₽ /шт
9 103 ₽
-8%
|
||
| Sant | 6 | 80 | 60 | 27 | 50 | 3.5 |
Цена с НДС
10 292 ₽ /шт
11 187 ₽
-8%
|
| Артикул | Бренд | Кол-во зубьев | D, мм | D2, мм | d, мм | H, мм | Ap, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | 4 | 50 | 40 | 22 | 40 | 10 |
Цена с НДС
12 795 ₽ /шт
13 908 ₽
-8%
|
||
| Sant | 5 | 73 | 50 | 22 | 40 | 10 |
Цена с НДС
15 519 ₽ /шт
16 869 ₽
-8%
|
||
| Sant | 6 | 80 | 60 | 27 | 50 | 10 |
Цена с НДС
18 230 ₽ /шт
19 815 ₽
-8%
|
| Артикул | Бренд | Кол-во зубьев | D, мм | D1, мм | D2, мм | d, мм | H, мм | Ap, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|---|
| Sant | 5 | 62 | 50 | 40 | 22 | 45 | 4 |
Цена с НДС
12 959 ₽ /шт
14 086 ₽
-8%
|
||
| Sant | 6 | 75 | 63 | 50 | 22 | 45 | 4 |
Цена с НДС
12 273 ₽ /шт
13 340 ₽
-8%
|
||
| Sant | 5 | 78 | 63 | 50 | 22 | 40 | 5 |
Цена с НДС
11 595 ₽ /шт
12 603 ₽
-8%
|
||
| Sant | 7 | 92 | 80 | 60 | 27 | 50 | 4 |
Цена с НДС
13 183 ₽ /шт
14 329 ₽
-8%
|
||
| Sant | 6 | 95 | 80 | 60 | 27 | 50 | 5 |
Цена с НДС
13 040 ₽ /шт
14 174 ₽
-8%
|
||
| Sant | 8 | 112 | 100 | 70 | 32 | 63 | 4 |
Цена с НДС
17 495 ₽ /шт
19 016 ₽
-8%
|
||
| Sant | 7 | 115 | 100 | 70 | 32 | 63 | 5 |
Цена с НДС
14 021 ₽ /шт
15 754 ₽
-11%
|
||
| Sant | 9 | 137 | 125 | 80 | 40 | 63 | 4 |
Цена с НДС
15 222 ₽ /шт
19 516 ₽
-22%
|
||
| Sant | 8 | 140 | 125 | 80 | 40 | 63 | 5 |
Цена с НДС
17 845 ₽ /шт
19 397 ₽
-8%
|
||
| Sant | 11 | 172 | 160 | 100 | 40 | 63 | 4 |
Цена с НДС
26 896 ₽ /шт
29 235 ₽
-8%
|
||
| Sant | 10 | 175 | 160 | 100 | 40 | 63 | 5 |
Цена с НДС
14 638 ₽ /шт
21 848 ₽
-33%
|
||
| Sant | 13 | 212 | 200 | 160 | 60 | 63 | 4 |
Цена с НДС
35 736 ₽ /шт
38 844 ₽
-8%
|
Как выбрать торцевую насадную фрезу
Торцевая фреза по металлу со сменными пластинами подходит для обработки плоскостей и, в зависимости от исполнения, уступов. Сначала определите операцию, затем сверьте рабочий диаметр, посадку на оправку и типоразмер пластин.
Какой угол выбрать для плоскости и уступа
- 45° для открытых плоскостей. Серии AF01 и AF02 подходят для торцевого фрезерования. При той же глубине резания у фрезы 45° в работе участвует более длинный участок кромки, чем у фрезы 90°.
- 90° для прямого уступа. Если нужно обработать плоскость и примыкающую к ней стенку, рассмотрите BAP400R. Сверьте высоту уступа с допустимой глубиной резания ap, чтобы определить число проходов. Учтите радиус при вершине пластины: он влияет на радиус в углу детали.
Что проверить в карточке фрезы
-
Рабочий диаметр и ширина обработки
Сопоставьте рабочий диаметр D с шириной поверхности, траекторией прохода и расстоянием до прижимов. Если по наладке нужен корпус Ø50 мм, сравните фрезы этого размера по углу, посадке и пластинам.
-
Посадка на оправку
У BAP400R с рабочим диаметром 63 мм есть исполнения с посадкой 22 и 27 мм. Сверьте размер d, пазы под шпонки и крепежный винт по чертежам корпуса и оправки. Для шпинделя с конусом BT подходящее исполнение ищите в разделе оправок BT-FMB.
-
Типоразмер и марка пластин
Сначала проверьте совместимость пластины с гнездом корпуса. Например, для BAP400R в каталоге указан типоразмер APMT1604PDER. Затем подберите геометрию и марку сплава под материал заготовки и характер резания.
-
Число зубьев и отвод стружки
При тех же оборотах и подаче на зуб фреза с большим числом зубьев дает более высокую расчетную минутную подачу. Если стружка скапливается между зубьями или при большом вылете возникает вибрация, сравните модели с более редким шагом.
Подбор фрезы, пластин и оправки
Если планируете купить торцевую фрезу, укажите материал заготовки, ширину обработки, припуск и тип шпинделя. Для уступа добавьте его высоту, а если оправка уже есть, пришлите ее маркировку. Поможем сверить посадку и подобрать пластины к корпусу.
