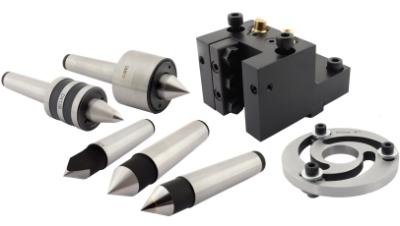

Как выбрать оснастку для токарного станка
Подбирайте токарную оснастку по модели станка, присоединительным размерам и задаче наладки. Для закрепления заготовки нужны патроны, кулачки или цанги; для установки режущего инструмента – держатели, переходные втулки и инструментальные блоки. Совпадения названия или одного размера недостаточно для подтверждения совместимости.
В разделе CNC1.RU представлены решения для универсальных токарных станков и станков с ЧПУ, включая блоки VDI, BMT и BOT, токарные центры, барпуллеры и оснастку для автоматов продольного точения. Выбор конкретного исполнения зависит от конструкции оборудования и параметров обработки.
Что проверить перед заказом
-
Токарный патрон
Для токарного патрона сопоставляйте присоединение к шпинделю, диапазон зажима и форму заготовки. Номинальный диаметр патрона не определяет его посадку. Способ крепления, размеры отверстий и необходимость переходного фланца проверяйте по чертежам станка и патрона.
-
Кулачки и приспособления
Токарные кулачки выбирают под конкретный патрон: учитывают посадочные размеры, паз и крепеж. Для накладных кулачков дополнительно проверяют профиль и шаг насечки. Сырые кулачки предусматривают расточку под геометрию детали; припуск и условия подготовки определяют по выбранному исполнению и наладке.
-
Инструментальные блоки
Для блоков VDI, BMT и BOT проверяйте систему крепления револьверной головки, типоразмер и ориентацию инструмента. Сечение державки или диаметр расточной оправки должны соответствовать гнезду блока. Высота и вылет влияют на положение режущей кромки и доступ к детали.
-
Токарные центры
У токарного центра проверяйте конус хвостовика, исполнение рабочей части и соответствие центровому отверстию детали. Допустимую нагрузку и частоту вращения уточняйте в документации конкретной модели. Центр подбирают с учетом массы заготовки и условий ее поддержки, а не только номера конуса Морзе.
Согласуйте размеры всей сборки
При подборе цанги, держателя или переходной втулки сопоставляйте размеры обеих сопрягаемых деталей. Учитывайте рабочий диапазон зажима, длину закрепления и вылет: лишние переходы и чрезмерный вылет снижают жесткость системы.
- Посадка и габариты. Сверьте размеры по чертежу, а не только по фотографии или похожему обозначению.
- Доступ к детали. Проверьте доступ инструмента к обрабатываемой поверхности и свободное пространство при рабочих перемещениях.
- Контроль после установки. Проконтролируйте биение и положение инструмента в соответствии с требованиями операции и документацией оборудования.
Купить токарную оснастку в CNC1.RU
Выберите нужную группу каталога и найдите исполнение по обозначению и характеристикам. Цену, наличие и комплект поставки проверяйте для конкретного артикула.
Для подбора отправьте модель станка, обозначение патрона или револьверной головки, чертеж присоединения и параметры заготовки либо устанавливаемого инструмента. Специалист CNC1.RU поможет уточнить исполнение, совместимость и условия поставки. Напишите на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Доставка заказов по всей России.
