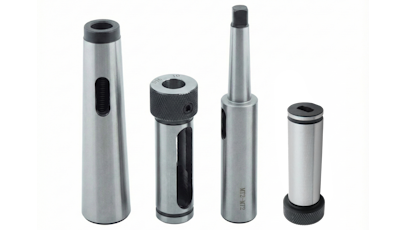

Переходные втулки
Втулки переходные RS для держателей типа E2
Переходные втулки RS (форма 1, исполнение 2) устанавливаются в инструментальные держатели типа E2 и используются для фиксации расточных державок (резцов). Использование переходных втулок с одного диаметра на другой значительно расширяет возможности токарной обработки и позволяет оперативно изменять конфигурацию держателя в соответствии с размерами применяемого инструмента. Надежная фиксация хвостовика резца в корпусе втулки осуществляется при помощи винтов. В номенклатурном обозначении втулок RS (например: RS.16.04.40.F1.T2) первое число (16) указывает на наружный диаметр, второе (04) - на внутренний диаметр, третье (40) - на длину хвостовика. Переходные втулки RS изготавливаются в России на современной производственной площадке компании "УралМехМаш" в строгом соответствии международным стандартам.
| Артикул | Наименование | D, мм | d, мм | d1, мм | L, мм | L1, мм | L2, мм | Цена (С НДС) |
Купить |
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 4 | 16 | 24 | 50 | 10 | 40 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 5 | 16 | 24 | 50 | 10 | 40 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 6 | 16 | 24 | 50 | 10 | 40 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 8 | 16 | 24 | 50 | 10 | 40 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 4 | 20 | 28 | 62 | 12 | 50 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 5 | 20 | 28 | 62 | 12 | 50 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 6 | 20 | 28 | 62 | 12 | 50 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 8 | 20 | 28 | 62 | 12 | 50 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 10 | 20 | 28 | 62 | 12 | 50 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 4 | 25 | 33 | 65 | 14 | 65 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 5 | 25 | 33 | 65 | 14 | 65 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 6 | 25 | 33 | 65 | 14 | 65 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 8 | 25 | 33 | 65 | 14 | 65 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 10 | 25 | 33 | 65 | 14 | 65 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 4 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 5 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 6 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 7 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 8 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 10 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 12 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 14 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 16 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 18 | 32 | 40 | 90 | 14 | 90 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 6 | 40 | 48 | 100 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 8 | 40 | 48 | 100 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 10 | 40 | 48 | 100 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 12 | 40 | 48 | 100 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 16 | 40 | 48 | 100 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 18 | 40 | 48 | 100 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 20 | 40 | 48 | 100 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 6 | 50 | 58 | 115 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 8 | 50 | 58 | 115 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 10 | 50 | 58 | 115 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 12 | 50 | 58 | 115 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 14 | 50 | 58 | 115 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 16 | 50 | 58 | 115 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 18 | 50 | 58 | 115 | 15 | 100 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 20 | 50 | 58 | 115 | 15 | 100 |
-
+
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 25 | 50 | 58 | 115 | 15 | 100 |
-
+
|
|
|
|
Втулка переходная для держателей типа E2 (форма 1, исполнение 2) | 32 | 50 | 58 | 115 | 15 | 100 |
-
+
|
Втулки переходные RSL для держателей типа E2
Переходные втулки RSL (форма 2, исполнение 2) устанавливаются в инструментальные держатели типа E2 и используются для фиксации расточных державок (резцов). Использование переходных втулок с одного диаметра на другой значительно расширяет возможности токарной обработки и позволяет оперативно изменять конфигурацию держателя в соответствии с размерами применяемого инструмента. В отличии от типа RS фиксация хвостовика резца во втулке RSL осуществляется винтами держателя (блока) через ее специальный паз. В номенклатурном обозначении втулок RSL (например: RSL.16.10.40.Т1) первое число (16) указывает на наружный диаметр, второе (10) - на внутренний диаметр, третье (40) - на длину хвостовика. Переходные втулки RSL изготавливаются в России на современной производственной площадке компании "УралМехМаш" в строгом соответствии международным стандартам.
| Артикул | Наименование | D, мм | d, мм | d1, мм | L, мм | L1, мм | M, мм | Цена (С НДС) |
Купить |
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 10 | 16 | 20 | 45 | 40 | 11 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 12 | 16 | 20 | 45 | 40 | 11 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 12 | 20 | 27 | 45 | 40 | 13 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 14 | 20 | 27 | 45 | 40 | 13 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 16 | 20 | 27 | 45 | 40 | 13 |
-
+
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 12 | 25 | 35 | 55 | 50 | 12 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 14 | 25 | 35 | 55 | 50 | 12 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 16 | 25 | 35 | 55 | 50 | 12 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 18 | 25 | 35 | 55 | 50 | 12 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 20 | 25 | 35 | 55 | 50 | 12 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 22 | 25 | 35 | 55 | 50 | 12 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 16 | 32 | 38 | 65 | 60 | 14 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 20 | 32 | 38 | 65 | 60 | 14 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 22 | 32 | 38 | 65 | 60 | 14 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 25 | 32 | 38 | 65 | 60 | 14 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 16 | 40 | 46 | 70 | 65 | 14 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 20 | 40 | 46 | 70 | 65 | 14 |
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 25 | 40 | 46 | 70 | 65 | 14 |
-
+
|
|
|
|
Втулка переходная для держателей типа E2 (форма 2, исполнение 1) | 32 | 40 | 46 | 70 | 65 | 14 |
|
Втулки переходные Цилиндр - Цилиндр
Переходные втулки D-D предназначены для фиксации режущего инструмента с хвостовиком Weldon. Применяются в случае необходимости перехода с одного диаметра на другой. В артикуле первое значение указывает на диаметр хвостовика, второе - на диаметр фиксируемого инструмента. Крепление инструмента в корпусе втулки осуществляется при помощи винтов.
| Артикул | Наименование | D, мм | d, мм | L1, мм | L2, мм | M | Цена (С НДС) |
Купить |
|
|
Втулка переходная Цилиндр D16 - Цилиндр D4 | D16 | D4 | 10 | 55 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D16 - Цилиндр D5 | D16 | D5 | 10 | 55 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D16 - Цилиндр D6 | D16 | D6 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D16 - Цилиндр D8 | D16 | D8 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D16 - Цилиндр D10 | D16 | D10 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D16 - Цилиндр D12 | D16 | D12 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D20 - Цилиндр D4 | D20 | D4 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D20 - Цилиндр D5 | D20 | D5 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D20 - Цилиндр D6 | D20 | D6 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D20 - Цилиндр D8 | D20 | D8 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D20 - Цилиндр D10 | D20 | D10 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D20 - Цилиндр D12 | D20 | D12 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D20 - Цилиндр D16 | D20 | D16 | 12 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 - Цилиндр D4 | D25 | D4 | 14 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 - Цилиндр D5 | D25 | D5 | 14 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 - Цилиндр D6 | D25 | D6 | 14 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 - Цилиндр D8 | D25 | D8 | 14 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 - Цилиндр D10 | D25 | D10 | 14 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 - Цилиндр D12 | D25 | D12 | 14 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 - Цилиндр D16 | D25 | D16 | 14 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 - Цилиндр D18 | D25 | D18 | 14 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 - Цилиндр D20 | D25 | D20 | 14 | 50 | M6 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 - Цилиндр D6 | D32 | D6 | 15 | 70 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 - Цилиндр D8 | D32 | D8 | 15 | 70 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 - Цилиндр D10 | D32 | D10 | 15 | 70 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 - Цилиндр D12 | D32 | D12 | 15 | 70 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 - Цилиндр D16 | D32 | D16 | 15 | 70 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 - Цилиндр D18 | D32 | D18 | 15 | 70 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 - Цилиндр D20 | D32 | D20 | 15 | 70 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 - Цилиндр D22 | D32 | D22 | 15 | 70 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 - Цилиндр D25 | D32 | D25 | 15 | 70 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D6 | D40 | D6 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D8 | D40 | D8 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D10 | D40 | D10 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D12 | D40 | D12 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D16 | D40 | D16 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D18 | D40 | D18 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D20 | D40 | D20 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D22 | D40 | D22 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D25 | D40 | D25 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 - Цилиндр D32 | D40 | D32 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D6 | D50 | D6 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D8 | D50 | D8 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D10 | D50 | D10 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D12 | D50 | D12 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D16 | D50 | D16 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D18 | D50 | D18 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D20 | D50 | D20 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D22 | D50 | D22 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D25 | D50 | D25 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D32 | D50 | D32 | 15 | 85 | M8 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 - Цилиндр D40 | D50 | D40 | 15 | 85 | M8 |
-
+
|
Втулки переходные Цилиндр - конус Морзе
Переходные втулки D-MT предназначены для фиксации режущего инструмента с хвостовиком Морзе (MTB). Применяются в случае необходимости перехода с цилиндрического хвостовика на конус Морзе определенного размера. В артикуле первое значение указывает на диаметр цилиндрического хвостовика, второе - на размер внутреннего конуса, используемого для установки режущего инструмента (MTB1-MTB4).
| Артикул | Наименование | D, мм | L, мм | L1, мм | Цена (С НДС) |
Купить |
|
|
Втулка переходная Цилиндр D20 конус Морзе MT1 | 20 | 67 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D20 конус Морзе MT2 | 20 | 72 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D20 конус Морзе MT3 | 20 |
-
+
|
|||
|
|
Втулка переходная Цилиндр D20 конус Морзе MT4 | 20 |
-
+
|
|||
|
|
Втулка переходная Цилиндр D25 конус Морзе MT1 | 25 | 75 | 15 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 конус Морзе MT2 | 25 | 75 | 15 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 конус Морзе MT3 | 25 | 85 | 15 |
-
+
|
|
|
|
Втулка переходная Цилиндр D25 конус Морзе MT4 | 25 |
-
+
|
|||
|
|
Втулка переходная Цилиндр D32 конус Морзе MT1 | 32 | 75 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 конус Морзе MT2 | 32 | 90 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 конус Морзе MT3 | 32 | 90 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D32 конус Морзе MT4 | 32 |
-
+
|
|||
|
|
Втулка переходная Цилиндр D40 конус Морзе MT1 | 40 | 75 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 конус Морзе MT2 | 40 | 85 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 конус Морзе MT3 | 40 | 100 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D40 конус Морзе MT4 | 40 | 120 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 конус Морзе MT1 | 50 | 70 | 10 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 конус Морзе MT2 | 50 | 110 | 15 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 конус Морзе MT3 | 50 | 120 | 15 |
-
+
|
|
|
|
Втулка переходная Цилиндр D50 конус Морзе MT4 | 50 | 150 | 15 |
-
+
|
Втулки переходные конус Морзе - конус Морзе
Переходные втулки MTB-MTB предназначены для фиксации режущего инструмента с хвостовиком Морзе (MTB) и используются в случае необходимости перехода с одного размера конуса на другой. Данные переходники применяются в токарных и фрезерных станках и значительно расширяют их технические возможности. В артикуле первое значение указывает на размер внешнего конуса, второе - на размер внутреннего конуса, используемого для установки режущего инструмента (MTB5-MTB3).
| Артикул | Наименование | D, мм | L, мм | Цена (С НДС) |
Купить |
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
|
||||
|
|
Втулка переходная MTB3-MTB2 | 23.825 | 116 |
-
+
|
|
|
|
Втулка переходная MTB4-MTB2 | 31.267 | 120 |
-
+
|
|
|
|
Втулка переходная MTB4-MTB3 | 31.267 | 140 |
-
+
|
|
|
|
Втулка переходная MTB5-MTB2 | 44.399 | 136 |
-
+
|
|
|
|
Втулка переходная MTB5-MTB3 | 44.399 | 148 |
-
+
|
|
|
|
Втулка переходная MTB5-MTB4 | 44.399 | 176 |
-
+
|
