Резьбовые фрезы серии ETC1 предназначены для формирования внутренней метрической резьбы методом винтовой интерполяции на станках с ЧПУ. Однопрофильная режущая часть последовательно обрабатывает резьбу по всей требуемой глубине, позволяя использовать один инструмент для глухих и сквозных отверстий соответствующего типоразмера.
Фрезерование обеспечивает контролируемое формирование профиля, удобную корректировку размера резьбы через управляющую программу и безопасный выход инструмента из отверстия при завершении обработки. Покрытие TiAlN повышает стойкость режущей части при работе со сталями, нержавеющими сталями и чугуном.
| Артикул | Бренд | Шаг резьбы | D, мм | d, мм | L, мм | Lc, мм | Обра-мый материал | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| MetalCraft | 0.35 мм | 1.4 | 4 | 50 | 5.6 |
p m k
|
Цена с НДС
1 035 ₽ /шт
1 218 ₽
-15%
|
||
| MetalCraft | 0.35 мм | 1.55 | 4 | 50 | 6 |
p m k
|
Цена с НДС
1 035 ₽ /шт
1 218 ₽
-15%
|
||
| MetalCraft | 0.4 мм | 1.55 | 4 | 50 | 6 |
p m k
|
Цена с НДС
1 035 ₽ /шт
1 218 ₽
-15%
|
||
| MetalCraft | 0.45 мм | 1.96 | 4 | 50 | 7.5 |
p m k
|
Цена с НДС
1 035 ₽ /шт
1 218 ₽
-15%
|
||
| MetalCraft | 0.5 мм | 2.35 | 4 | 50 | 9 |
p m k
|
Цена с НДС
1 035 ₽ /шт
1 218 ₽
-15%
|
||
| MetalCraft | 0.6 мм | 2.75 | 4 | 50 | 9 |
p m k
|
Цена с НДС
1 035 ₽ /шт
1 218 ₽
-15%
|
||
| MetalCraft | 0.7 мм | 3.15 | 4 | 50 | 12 |
p m k
|
Цена с НДС
1 035 ₽ /шт
1 218 ₽
-15%
|
||
| MetalCraft | 0.8 мм | 3.9 | 4 | 50 | 15 |
p m k
|
Цена с НДС
1 035 ₽ /шт
1 218 ₽
-15%
|

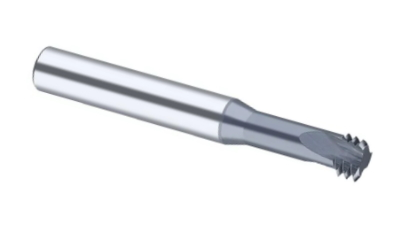

Резьбовые фрезы серии ETC3 предназначены для изготовления внутренней метрической резьбы методом винтовой интерполяции на станках с ЧПУ. Три последовательно расположенных режущих профиля обеспечивают более производительное формирование резьбы по сравнению с однопрофильным инструментом. Фрезы подходят для обработки глухих и сквозных отверстий, позволяют корректировать размер резьбы через управляющую программу и снижают риск повреждения детали при поломке инструмента.
Покрытие TiAlN повышает износостойкость режущей части и устойчивость к нагреву при обработке сталей, нержавеющих сталей и чугуна. Серия включает фрезы для изготовления резьбы разных диаметров и шагов в корпусных, установочных и других машиностроительных деталях.
| Артикул | Бренд | Шаг резьбы | D, мм | d, мм | L, мм | Lc, мм | Обр-мый материал | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| MetalCraft | 0.5 мм | 2.4 | 4 | 50 | 9 |
p m k
|
Цена с НДС
1 079 ₽ /шт
1 269 ₽
-15%
|
||
| MetalCraft | 0.6 мм | 2.75 | 4 | 50 | 9 |
p m k
|
Цена с НДС
1 079 ₽ /шт
1 269 ₽
-15%
|
||
| MetalCraft | 0.7 мм | 3.15 | 4 | 50 | 12 |
p m k
|
Цена с НДС
1 079 ₽ /шт
1 269 ₽
-15%
|
||
| MetalCraft | 0.8 мм | 4 | 4 | 50 | 15 |
p m k
|
Цена с НДС
1 079 ₽ /шт
1 269 ₽
-15%
|
||
| MetalCraft | 0.75 мм | 5 | 6 | 50 | 15 |
p m k
|
Цена с НДС
2 330 ₽ /шт
2 741 ₽
-15%
|
||
| MetalCraft | 1 мм | 4.8 | 6 | 50 | 15 |
p m k
|
Цена с НДС
2 330 ₽ /шт
2 741 ₽
-15%
|
||
| MetalCraft | 1 мм | 6 | 6 | 50 | 20 |
p m k
|
Цена с НДС
2 330 ₽ /шт
2 741 ₽
-15%
|
||
| MetalCraft | 1.25 мм | 6 | 6 | 50 | 20 |
p m k
|
Цена с НДС
2 330 ₽ /шт
2 741 ₽
-15%
|
||
| MetalCraft | 1 мм | 8 | 8 | 60 | 20 |
p m k
|
Цена с НДС
4 400 ₽ /шт
5 177 ₽
-15%
|
||
| MetalCraft | 1.25 мм | 8 | 8 | 60 | 25 |
p m k
|
Цена с НДС
4 400 ₽ /шт
5 177 ₽
-15%
|
||
| MetalCraft | 1.5 мм | 8 | 8 | 60 | 25 |
p m k
|
Цена с НДС
3 586 ₽ /шт
4 219 ₽
-15%
|
||
| MetalCraft | 1 мм | 10 | 10 | 75 | 37 |
p m k
|
Цена с НДС
6 855 ₽ /шт
8 065 ₽
-15%
|
||
| MetalCraft | 1.5 мм | 10 | 10 | 75 | 30 |
p m k
|
Цена с НДС
7 478 ₽ /шт
8 798 ₽
-15%
|
||
| MetalCraft | 1.75 мм | 10 | 10 | 75 | 30 |
p m k
|
Цена с НДС
7 478 ₽ /шт
8 798 ₽
-15%
|
||
| MetalCraft | 1.5 мм | 10 | 10 | 75 | 37 |
p m k
|
Цена с НДС
7 478 ₽ /шт
8 798 ₽
-15%
|
||
| MetalCraft | 1.5 мм | 12 | 12 | 75 | 37 |
p m k
|
Цена с НДС
10 547 ₽ /шт
12 408 ₽
-15%
|
||
| MetalCraft | 2 мм | 11.5 | 12 | 75 | 37 |
p m k
|
Цена с НДС
9 668 ₽ /шт
11 374 ₽
-15%
|
| Артикул | Бренд | Шаг резьбы | D, мм | d, мм | L, мм | Lc, мм | Обрабатываемый материал | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Deskar | 0.7 мм | 3.15 | 4 | 50 | 8 |
p m k
|
Цена с НДС
821 ₽ /шт
892 ₽
-8%
|
||
| Deskar | 0.8 мм | 3.9 | 4 | 50 | 10.4 |
p m k
|
Цена с НДС
1 830 ₽ /шт
1 989 ₽
-8%
|
||
| Deskar | 0.8 мм | 3.9 | 4 | - | - |
pmk
|
Цена с НДС
952 ₽ /шт
1 035 ₽
-8%
|
| Артикул | Бренд | Шаг резьбы | D, мм | d, мм | L, мм | Lc, мм | Обрабатываемый материал | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Deskar | 0.35 мм | 1.4 | 4 | 50 | 4.5 |
pmk
|
Цена с НДС
720 ₽ /шт
783 ₽
-8%
|
||
| Deskar | 0.35 мм | 1.4 | 4 | 50 | 4.5 |
p m k
|
Цена с НДС
768 ₽ /шт
835 ₽
-8%
|
||
| Deskar | 0.4 мм | 1.55 | 4 | - | - |
p m k
|
Цена с НДС
828 ₽ /шт
900 ₽
-8%
|
||
| Deskar | 0.45 мм | 1.65 | 4 | 50 | 5.5 |
pmk
|
Цена с НДС
828 ₽ /шт
900 ₽
-8%
|
||
| Deskar | 0.45 мм | 1.65 | 4 | 50 | 5.5 |
p m k
|
Цена с НДС
985 ₽ /шт
1 071 ₽
-8%
|
||
| Deskar | 0.45 мм | 1.95 | 4 | 50 | 6.3 |
pmk
|
Цена с НДС
828 ₽ /шт
900 ₽
-8%
|
||
| Deskar | 0.45 мм | 1.95 | 4 | 50 | 6.3 |
p m k
|
Цена с НДС
985 ₽ /шт
1 071 ₽
-8%
|
||
| Deskar | 0.5 мм | 2.4 | 4 | 50 | 8.5 |
pmk
|
Цена с НДС
901 ₽ /шт
979 ₽
-8%
|
Твердосплавные резьбофрезы для станков с ЧПУ
Монолитные резьбофрезы применяют для изготовления резьбы методом винтовой интерполяции. В каталоге CNC1.RU представлены резьбонарезные фрезы MetalCraft и Deskar, в том числе исполнения для внутренней метрической резьбы в глухих и сквозных отверстиях. Назначение конкретного инструмента проверяйте по серии и характеристикам.
При подборе сопоставляйте обозначение резьбы на чертеже с профилем инструмента, шагом и доступной глубиной обработки. Совпадения диаметра хвостовика или внешнего вида фрез недостаточно для замены одной позиции другой.
Как выбрать фрезу для нарезания резьбы
-
Профиль и шаг резьбы
Уточните тип резьбы, номинальный диаметр и шаг. Например, у ETC1 для M2 с шагом 0,35 мм режущий диаметр D составляет 1,4 мм: размер резьбы и диаметр фрезы обозначают разные параметры. Возможность обработки другого размера или шага проверяйте для выбранного исполнения.
-
Число режущих профилей
В серии ETC1 представлены одновитковые резьбофрезы, в ETC3 – трехвитковые, а в FTM – полновитковые. Сопоставляйте конструкцию с длиной резьбы и требуемым циклом обработки. Рабочая часть выбранной модели должна соответствовать задаче по глубине и доступу к отверстию.
-
Рабочая длина и доступ к отверстию
Сверьте размеры D, d, L и Lc с чертежом инструмента и геометрией детали. Общая длина L не равна допустимой глубине нарезания резьбы. Для глухого отверстия учитывайте расстояние до дна и возможность выхода стружки, для утопленной рабочей зоны – доступ фрезы и патрона без столкновения с деталью.
-
Материал детали и крепление
Выбирайте инструмент под марку и твердость материала. В характеристиках ряда моделей указаны группы P, M, K – сталь, нержавеющая сталь и чугун. Покрытие и режимы обработки уточняйте для конкретной фрезы. Диаметр хвостовика согласуйте с патроном или цангой, а вылет – с доступом к зоне резания и жесткостью установки.
Количество зубьев и число профилей – разные характеристики
Например, ETC1.Z3.M2.0,35.1,4.04.50.5,6.TiAlN относится к одновитковым резьбофрезам, хотя в карточке указаны три зуба. При сравнении инструментов проверяйте обе характеристики отдельно: число зубьев само по себе не определяет одновитковое, трехвитковое или полновитковое исполнение.
Подбор и заказ резьбофрез в CNC1.RU
Чтобы купить резьбофрезу под конкретную деталь, выберите подходящее исполнение в каталоге или направьте специалистам СИЭНСИ ОДИН чертеж с обозначением резьбы, ее длиной и типом отверстия. Укажите материал заготовки, его твердость и используемое крепление инструмента. Мы поможем сверить параметры, уточнить цену, наличие и условия поставки по России.
