SVJCR / SVJCL Резцы (державки) для наружного точения

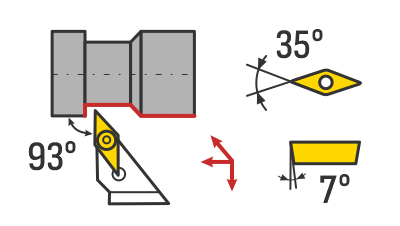

Резцы токарные SVJCR / SVJCL со сменными пластинами с креплением типа S (Закрепление пластины винтом), угол в плане J (93°). Державки токарные SVJCR / SVJCL предназначены для обработки по контуру, применяются пластины типоразмера VC..T 1103.., 1604...

Артикул	Бренд	Исполнение	Сечение a x b, мм	Общая длина L, мм	S, мм	e, мм	H, мм	Цена с НДС	Купить
SVJCL1010H11 00122670	MetalCraft	L (левое)	10 x 10	100	12	-	10	Цена с НДС 374 ₽ /шт 407 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SVJCR1010H11 00122674	MetalCraft	R (правое)	10 x 10	100	12	-	10	Цена с НДС 374 ₽ /шт 407 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJCL1212F11 00062207	Sant	L (левое)	12 x 12	80	14	20	12	Цена с НДС 789 ₽ /шт 858 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJCL1212H11 00122671	MetalCraft	L (левое)	12 x 12	100	16	-	12	Цена с НДС 374 ₽ /шт 407 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJCR1212F11 00062208	Sant	R (правое)	12 x 12	80	14	20	12	Цена с НДС 743 ₽ /шт 835 ₽ -11%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJCR1212H11 00122675	MetalCraft	R (правое)	12 x 12	100	16	-	12	Цена с НДС 374 ₽ /шт 407 ₽ -8%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
SVJCL1616H11 00062209	Sant	L (левое)	16 x 16	100	18	22	16	Цена с НДС 872 ₽ /шт 980 ₽ -11%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
SVJCL1616H11 00096888	MetalCraft	L (левое)	16 x 16	100	20	-	16	Цена с НДС 466 ₽ /шт 506 ₽ -8%	В корзинуВ корзине В пути : 10 шт. (21.12.2026)*
SVJCL1616H16 00062202	Sant	L (левое)	16 x 16	100	18	32	16	Цена с НДС 822 ₽ /шт 893 ₽ -8%	В корзинуВ корзине В наличии : 3 шт. Екатеринбург: 3 шт.
SVJCL1616H16 00096889	MetalCraft	L (левое)	16 x 16	100	20	-	16	Цена с НДС 418 ₽ /шт 470 ₽ -11%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
SVJCR1616H11 00062210	Sant	R (правое)	16 x 16	100	18	22	12	Цена с НДС 902 ₽ /шт 980 ₽ -8%	В корзинуВ корзине В наличии : 8 шт. Екатеринбург: 8 шт.
SVJCR1616H11 00096890	MetalCraft	R (правое)	16 x 16	100	20	-	12	Цена с НДС 405 ₽ /шт 440 ₽ -8%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
SVJCR1616H16 00062201	Sant	R (правое)	16 x 16	100	18	32	12	Цена с НДС 845 ₽ /шт 919 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJCR1616H16 00096891	MetalCraft	R (правое)	16 x 16	100	20	-	12	Цена с НДС 846 ₽ /шт 920 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJCL2020K11 00062211	Sant	L (левое)	20 x 20	125	22	27	20	Цена с НДС 1 179 ₽ /шт 1 325 ₽ -11%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
SVJCL2020K11 00096896	MetalCraft	L (левое)	20 x 20	125	25	-	20	Цена с НДС 575 ₽ /шт 625 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJCL2020K16 00057287	Sant	L (левое)	20 x 20	125	22	32	20	Цена с НДС 1 046 ₽ /шт 1 137 ₽ -8%	В корзинуВ корзине В пути : более 10 шт. (28.12.2026)*
SVJCL2020K16 00096897	MetalCraft	L (левое)	20 x 20	125	25	-	20	Цена с НДС 573 ₽ /шт 623 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
SVJCL2020M16 00104289	Sant	L (левое)	20 x 20	150	22	32	20	Цена с НДС 1 768 ₽ /шт 1 987 ₽ -11%	В корзинуВ корзине В наличии : 9 шт. Екатеринбург: 9 шт.
SVJCR2020K11 00062212	Sant	R (правое)	20 x 20	125	22	27	20	Цена с НДС 1 175 ₽ /шт 1 277 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJCR2020K11 00096898	MetalCraft	R (правое)	20 x 20	125	25	-	20	Цена с НДС 563 ₽ /шт 633 ₽ -11%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
SVJCR2020K16 00057172	Sant	R (правое)	20 x 20	125	22	32	20	Цена с НДС 1 046 ₽ /шт 1 137 ₽ -8%	В корзинуВ корзине В наличии : 9 шт. Екатеринбург: 9 шт.
SVJCR2020K16 00096899	MetalCraft	R (правое)	20 x 20	125	25	-	20	Цена с НДС 573 ₽ /шт 623 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
SVJCL2525M11 00062213	Sant	L (левое)	25 x 25	150	27	35	25	Цена с НДС 1 195 ₽ /шт 1 299 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJCL2525M11 00116460	MetalCraft	L (левое)	25 x 25	150	32	-	25	Цена с НДС 753 ₽ /шт 819 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
SVJCL2525M16 00057288	Sant	L (левое)	25 x 25	150	27	35	25	Цена с НДС 1 195 ₽ /шт 1 299 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
SVJCL2525M16 00096902	MetalCraft	L (левое)	25 x 25	150	32	-	25	Цена с НДС 753 ₽ /шт 819 ₽ -8%	В корзинуВ корзине В пути : более 10 шт. (21.12.2026)*
SVJCR2525M11 00062214	Sant	R (правое)	25 x 25	150	27	35	25	Цена с НДС 1 195 ₽ /шт 1 299 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: 10 шт. Москва: 3 шт.
SVJCR2525M11 00116462	MetalCraft	R (правое)	25 x 25	150	32	-	25	Цена с НДС 776 ₽ /шт 844 ₽ -8%	В корзинуВ корзине В пути : более 10 шт. (21.12.2026)*
SVJCR2525M16 00057173	Sant	R (правое)	25 x 25	150	27	35	25	Цена с НДС 1 195 ₽ /шт 1 299 ₽ -8%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 2 шт. Москва: 3 шт.
SVJCR2525M16 00096903	MetalCraft	R (правое)	25 x 25	150	32	-	25	Цена с НДС 753 ₽ /шт 819 ₽ -8%	В корзинуВ корзине В пути : более 10 шт.
SVJCR2525M16 00131725	MetalCraft	R (правое)	25 x 25	150	32	-	25	Цена с НДС 933 ₽ /шт 1 014 ₽ -8%	В корзинуВ корзине Временно отсутствует
SVJCL3225P16 00062203	Sant	L (левое)	32 x 25	170	27	35	32	Цена с НДС 1 683 ₽ /шт 1 829 ₽ -8%	В корзинуВ корзине В пути : 3 шт. (28.12.2026)*
SVJCR3225P16 00062204	Sant	R (правое)	32 x 25	170	27	35	32	Цена с НДС 1 628 ₽ /шт 1 829 ₽ -11%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
SVJCL3232P16 00062205	Sant	L (левое)	32 x 32	170	35	45	32	Цена с НДС 1 590 ₽ /шт 1 728 ₽ -8%	В корзинуВ корзине В пути : 10 шт. (28.12.2026)*
SVJCL3232P16 00096906	MetalCraft	L (левое)	32 x 32	170	40	-	32	Цена с НДС 1 273 ₽ /шт 1 384 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.

1 2

Все

Как выбрать державку SVJCR / SVJCL для обработки профиля

При подборе державки SVJCR / SVJCL проверьте доступ режущей вершины и всей головки к контуру детали. В каталоге CNC1.RU представлены правые и левые исполнения MetalCraft и Sant. Ромбическая пластина V с углом 35° позволяет работать на профильных участках, но возможность пройти конкретный уступ или наклонную поверхность проверяют по чертежу детали и габаритам инструмента.

Правая державка SVJCR с посадочным гнездом под пластину V 35° и крепежным винтом

Подбор пластины VCMT или VCGT

Сначала согласуйте типоразмер пластины с посадочным гнездом. Например, державки Sant SVJCR1616H11 и SVJCR1616H16 имеют хвостовик 16×16 мм и длину 100 мм, но рассчитаны на VC..T 1103.. и VC..T 1604.. соответственно. Одинаковое сечение корпуса не означает взаимозаменяемость пластин.

Для VCMT или VCGT сверяйте полную маркировку, толщину и исполнение отверстия с документацией державки. Радиус при вершине выбирайте с учетом минимального радиуса профиля, а сплав и стружколом – под материал заготовки и условия резания. В комплект двух указанных моделей Sant пластины не входят.

Что проверить перед заменой инструмента

Исполнение и траектория

SVJCR – правая державка, SVJCL – левая. Согласуйте исполнение с расположением инструмента и направлением подачи. Проверьте зазоры до соседних поверхностей, патрона и оснастки по всей траектории.
Сечение и установка

В разделе есть хвостовики от 10×10 до 32×32 мм, включая 32×25 мм. Сверьте обе стороны с посадочным местом резцедержателя и проверьте возможность выставить режущую вершину по оси заготовки.
Размеры головки

У SVJCR1616H11 Sant размер e составляет 22 мм, у SVJCR1616H16 Sant – 32 мм; размер S у обеих моделей равен 18 мм. Поэтому при замене сравнивайте чертежи даже при одинаковых хвостовике и общей длине.
Вылет и крепеж

Оставляйте минимально необходимый вылет для доступа к поверхности. Винт, ключ и момент затяжки подбирайте по документации конкретной модели. Режимы резания назначайте по рекомендациям производителя пластины с учетом жесткости наладки.

Расшифровка SVJCR1616H11 и чертеж

S – закрепление пластины винтом.
V – ромбическая пластина с углом при вершине 35°.
J – главный угол в плане 93°.
C – задний угол пластины 7°.
R – правое исполнение; последняя буква L в SVJCL – левое.
1616 – сечение хвостовика 16×16 мм.
H – код общей длины; для этой модели – 100 мм.
11 – код размера пластины; у SVJCR1616H11 Sant указан типоразмер VC..T 1103...

На схеме изображено правое исполнение. Обозначения a, b, H, L, S и e относятся к размерам корпуса. Буква H на чертеже обозначает высоту, а в маркировке после 1616 – код длины.

Чертеж державки SVJCR: размеры a, b, H, L, S, e, угол в плане 93° и пластина 35° с задним углом 7°

Открыть чертеж в полном размере

Подбор и заказ SVJCR / SVJCL на CNC1.RU

Чтобы купить державку SVJCR или SVJCL, выберите в каталоге исполнение, сечение и типоразмер пластины. При замене инструмента учитывайте бренд и код товара.

Для проверки совместимости отправьте специалистам CNC1.RU маркировку имеющейся пластины, размеры посадочного места и эскиз профиля на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Специалисты помогут подобрать корпус и уточнят комплектацию, цену и условия поставки. Доставка инструмента осуществляется по России.
