| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| MetalCraft | L (левое) | 16 x 16 | 125 | 20 | - | 16 | Цена с НДС
1 087 ₽ /шт
1 182 ₽
-8%
|
||
| MetalCraft | R (правое) | 16 x 16 | 125 | 20 | - | 16 | Цена с НДС
1 087 ₽ /шт
1 182 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 26 | 45 | 20 | Цена с НДС
1 874 ₽ /шт
2 037 ₽
-8%
|
||
| MetalCraft | L (левое) | 20 x 20 | 125 | - | - | 20 | Цена с НДС
644 ₽ /шт
700 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 26 | 45 | 20 | Цена с НДС
1 992 ₽ /шт
2 165 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | - | - | 20 | Цена с НДС
827 ₽ /шт
899 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | 26 | 48.5 | 20 | Цена с НДС
639 ₽ /шт
695 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 45 | 25 | Цена с НДС
1 723 ₽ /шт
1 873 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | - | - | 25 | Цена с НДС
983 ₽ /шт
1 069 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | 32 | 48 | 25 | Цена с НДС
989 ₽ /шт
1 075 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 45 | 25 | Цена с НДС
1 723 ₽ /шт
1 873 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | - | - | 25 | Цена с НДС
1 193 ₽ /шт
1 297 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 48 | 25 | Цена с НДС
949 ₽ /шт
1 031 ₽
-8%
|
||
| Sant | L (левое) | 32 x 25 | 170 | 32 | 45 | 32 | Цена с НДС
2 556 ₽ /шт
3 277 ₽
-22%
|
||
| Sant | R (правое) | 32 x 25 | 170 | 32 | 45 | 32 | Цена с НДС
3 369 ₽ /шт
3 662 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 40 | 45 | 32 | Цена с НДС
2 584 ₽ /шт
2 809 ₽
-8%
|
||
| MetalCraft | L (левое) | 32 x 32 | 170 | - | - | 32 | Цена с НДС
2 137 ₽ /шт
2 323 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 40 | 45 | 32 | Цена с НДС
2 432 ₽ /шт
2 643 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | - | - | 32 | Цена с НДС
1 860 ₽ /шт
2 022 ₽
-8%
|

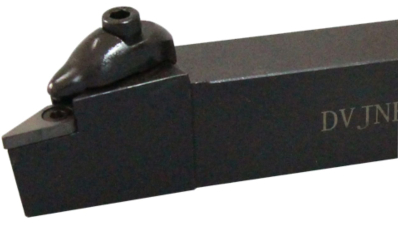

Как подобрать державку DVJNR / DVJNL для наружного точения
При выборе державки DVJNR / DVJNL сопоставьте траекторию обработки с положением головки и кронштейна прижима. Это особенно важно при работе рядом с уступом и на участках сложного профиля. В каталоге CNC1.RU представлены правые и левые исполнения MetalCraft и Sant для продольного точения и подрезки торца.
Совместимость с пластинами VNMG
Для представленных исполнений указан типоразмер VN..1604..: V – ромбическая форма с углом при вершине 35°, N – задний угол 0°. При подборе VNMG проверяйте полное обозначение, толщину и посадочные размеры по карточке корпуса. Одинаковый угол при вершине у разных пластин не подтверждает их взаимозаменяемость.
Сплав, покрытие, стружколом и радиус при вершине выбирайте под материал детали, припуск и требования к поверхности. Скорость резания, подачу и глубину назначайте по рекомендациям производителя пластины с учетом жесткости наладки.
Что проверить при подборе и замене державки
-
Исполнение R или L
DVJNR – правая державка, DVJNL – левая. Выбирайте исполнение по направлению рабочей подачи и положению инструмента. Проверьте доступ к торцу и уступу, а также зазоры между корпусом, деталью и патроном.
-
Сечение хвостовика
В разделе есть сечения 16×16, 20×20, 25×25, 32×25 и 32×32 мм. Сопоставьте высоту и ширину хвостовика с посадочным местом станка и возможностью выставить режущую вершину на требуемую высоту.
-
Размер головки у разных брендов
У DVJNR2525M16 Sant размер e равен 45 мм, у DVJNR2525M16 MetalCraft AC – 48 мм. Обе державки имеют хвостовик 25×25 мм и длину 150 мм. При замене сравнивайте чертеж и код товара, даже если основная маркировка совпадает.
-
Длина корпуса и рабочий вылет
Общая длина L должна обеспечивать доступ к поверхности при минимально необходимом вылете из резцедержателя. Избыточный вылет снижает жесткость установки. Положение кронштейна прижима также учитывайте при проверке траектории.

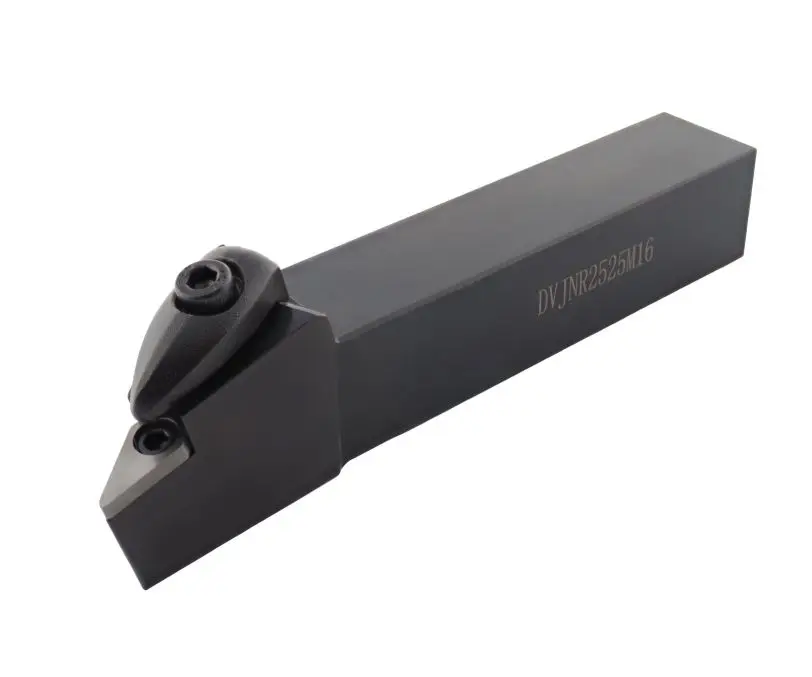

Расшифровка маркировки DVJNR2525M16 и чертеж
- D – двойной прижим пластины кронштейном.
- V – ромбическая пластина с углом при вершине 35°.

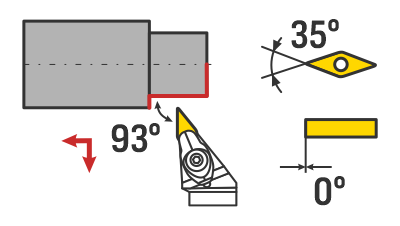

- J – главный угол в плане державки 93°.
- N – задний угол пластины 0°.
- R – правое исполнение. Последняя буква L в DVJNL обозначает левое.
- 2525 – высота и ширина хвостовика по 25 мм.
- M – код общей длины; для этого исполнения она составляет 150 мм.
- 16 – код размера пластины; в карточке DVJNR2525M16 Sant указан типоразмер VN..1604...

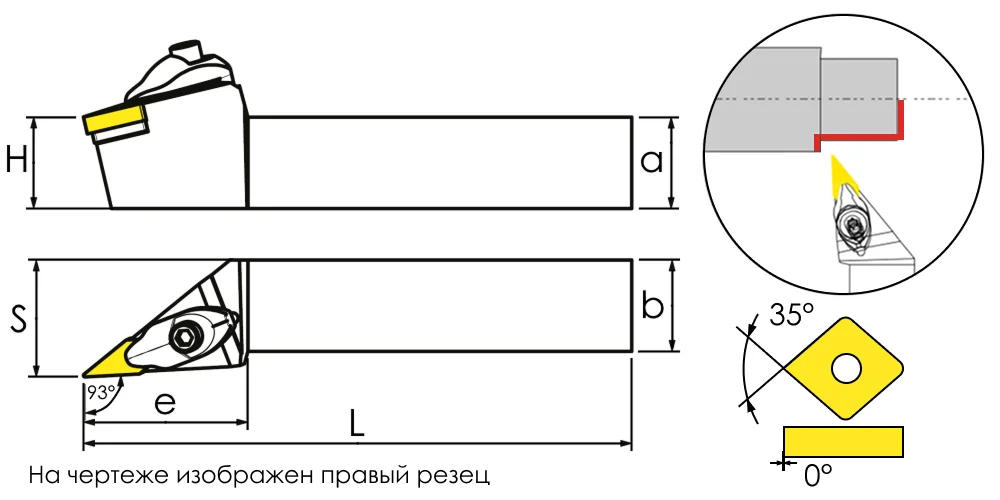

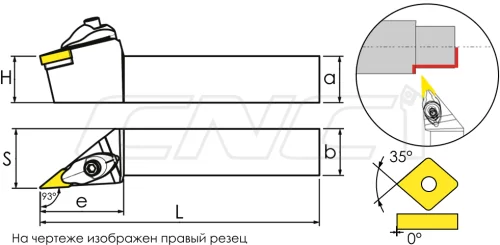

На чертеже показано правое исполнение DVJNR. Для модели Sant указаны a = b = H = 25 мм, L = 150 мм, S = 32 мм и e = 45 мм. В карточках двух сравниваемых державок отмечено, что режущие пластины приобретаются отдельно.
Подбор и заказ DVJNR / DVJNL на CNC1.RU
Чтобы купить державку DVJNR или DVJNL, выберите в каталоге исполнение и сечение, затем проверьте посадку пластины и габариты головки. При заказе запасных частей укажите бренд и код товара: комплектующие подбирают к конкретному корпусу.
Специалисты CNC1.RU помогут проверить совместимость инструмента. Отправьте маркировку державки и пластины, размеры резцедержателя и эскиз обрабатываемого участка на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Для выбранной позиции уточнят комплектацию, цену и условия поставки. Доставка инструмента осуществляется по России.
