| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 16 x 16 | 100 | 18 | 25 | 16 | Цена с НДС
1 509 ₽ /шт
1 935 ₽
-22%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 18 | 25 | 16 | Цена с НДС
1 892 ₽ /шт
2 056 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 22.5 | 22 | 20 | Цена с НДС
2 214 ₽ /шт
2 407 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 28 | 20 | Цена с НДС
1 982 ₽ /шт
2 154 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 22.5 | 22 | 20 | Цена с НДС
1 982 ₽ /шт
2 154 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 28 | 20 | Цена с НДС
1 982 ₽ /шт
2 154 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 30 | 32 | 25 | Цена с НДС
2 080 ₽ /шт
2 261 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 30 | 35 | 25 | Цена с НДС
2 080 ₽ /шт
2 261 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 30 | 32 | 25 | Цена с НДС
1 743 ₽ /шт
1 895 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 30 | - | 25 | Цена с НДС
1 485 ₽ /шт
1 614 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 30 | 35 | 25 | Цена с НДС
1 783 ₽ /шт
1 938 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 40 | 25 | Цена с НДС
4 428 ₽ /шт
4 813 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 38 | 32 | 32 | Цена с НДС
2 477 ₽ /шт
2 692 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 38 | 35 | 32 | Цена с НДС
1 998 ₽ /шт
2 172 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 38 | 40 | 32 | Цена с НДС
2 120 ₽ /шт
2 382 ₽
-11%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 38 | 32 | 32 | Цена с НДС
2 414 ₽ /шт
2 624 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 38 | 35 | 32 | Цена с НДС
2 123 ₽ /шт
2 308 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 38 | 40 | 32 | Цена с НДС
2 477 ₽ /шт
2 692 ₽
-8%
|
||
| Sant | L (левое) | 40 x 40 | 250 | 48 | 50 | 40 | Цена с НДС
5 655 ₽ /шт
6 147 ₽
-8%
|
||
| Sant | L (левое) | 40 x 40 | 250 | 48 | 50 | 40 | Цена с НДС
6 347 ₽ /шт
7 131 ₽
-11%
|
||
| Sant | L (левое) | 40 x 40 | 250 | 48 | 50 | 40 | Цена с НДС
6 388 ₽ /шт
7 177 ₽
-11%
|
||
| Sant | R (правое) | 40 x 40 | 250 | 48 | 50 | 40 | Цена с НДС
5 511 ₽ /шт
5 990 ₽
-8%
|
||
| Sant | R (правое) | 40 x 40 | 250 | 48 | 50 | 40 | Цена с НДС
6 732 ₽ /шт
7 317 ₽
-8%
|
||
| Sant | R (правое) | 40 x 40 | 250 | 48 | 50 | 40 | Цена с НДС
6 388 ₽ /шт
7 177 ₽
-11%
|
Как подобрать державку PSSNR / PSSNL под вашу наладку

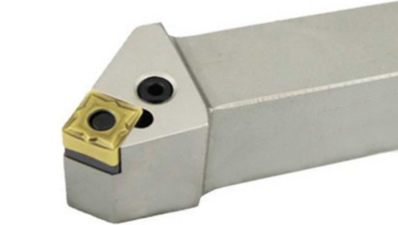

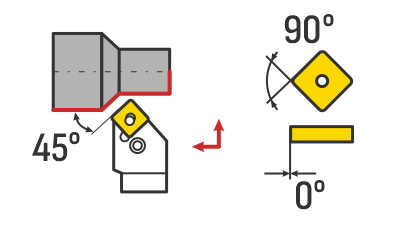

При выборе державки PSSNR / PSSNL согласуйте посадку пластины, размеры корпуса и доступ к обрабатываемой поверхности. В разделе CNC1.RU представлены модели Sant и MetalCraft. Главный угол в плане 45° учитывайте при проверке траектории: квадратная форма пластины сама по себе не определяет возможность точения вплотную к уступу.
Совместимость с пластинами SNMG
Подбирая корпус под SNMG, проверяйте полный типоразмер, толщину и исполнение отверстия. Например, у Sant PSSNR2020K09 и PSSNR2020K12 одинаковые хвостовик 20×20 мм и длина 125 мм, но посадки рассчитаны на SN..0903.. и SN..1204.. соответственно. Пластины для этих моделей приобретаются отдельно.
Сплав, покрытие и стружколом выбирайте под материал детали и характер обработки. Радиус при вершине согласуйте с профилем и требованиями к поверхности; режимы резания берите из рекомендаций производителя пластины для вашей наладки.
Что проверить перед заказом
-
Исполнение R или L
PSSNR – правая державка, PSSNL – левая. Выбирайте исполнение по расположению инструмента и направлению подачи, проверяя зазоры до детали, патрона и оснастки.
-
Сечение и вылет
В каталоге есть сечения от 16×16 до 40×40 мм. Проверьте посадочное место резцедержателя и высоту вершины. Общую длину выбирайте так, чтобы обеспечить доступ с минимально необходимым рабочим вылетом.
-
Габариты головки
У PSSNR2020K09 Sant указаны S = 22,5 мм и e = 22 мм, у PSSNR2020K12 Sant – S = 25 мм и e = 28 мм. Эти различия учитывайте при замене инструмента в существующей наладке.
-
Прижим и запасные части
В серии используется крепление P – прижим рычагом за отверстие пластины. Совместимость рычага, винта и опорной пластины проверяйте по конкретной модели и бренду, а не только по обозначению PSSNR.
Расшифровка PSSNR2020K12 и чертеж
- P – прижим пластины рычагом за отверстие.
- Первая S – квадратная форма пластины, угол при вершине 90°.
- Вторая S – главный угол в плане державки 45°.
- N – задний угол пластины 0°.
- R – правое исполнение; последняя L в PSSNL – левое.
- 2020 – сечение хвостовика 20×20 мм.
- K – код общей длины 125 мм.
- 12 – код размера пластины; для этой модели Sant указан типоразмер SN..1204...

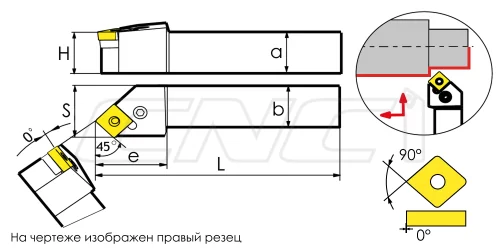

На чертеже изображен правый резец. Размеры a, b, H, L, S и e сверяйте с карточкой выбранной позиции. Буква S на размерной схеме обозначает линейный размер головки, а в маркировке – форму пластины или угол в плане в зависимости от позиции.
Купить державки PSSNR / PSSNL на CNC1.RU
Выберите в каталоге исполнение и сечение, затем сверьте посадку под имеющуюся пластину. Для подбора замены отправьте специалистам CNC1.RU маркировку инструмента, код товара и размеры посадочного места на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Специалисты уточнят совместимость, комплектацию, цену и условия поставки. Доставка инструмента осуществляется по России.
