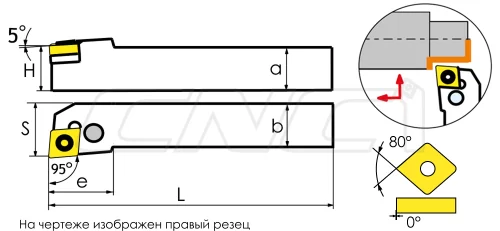

| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 16 x 16 | 100 | 20 | 20 | 16 | Цена с НДС
2 109 ₽ /шт
2 292 ₽
-8%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 20 | 20 | 16 | Цена с НДС
1 662 ₽ /шт
1 932 ₽
-14%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 22 | 20 | Цена с НДС
1 862 ₽ /шт
2 024 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 26 | 28 | 20 | Цена с НДС
1 655 ₽ /шт
1 799 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 22 | 20 | Цена с НДС
1 741 ₽ /шт
2 024 ₽
-14%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 26 | 28 | 20 | Цена с НДС
1 655 ₽ /шт
1 799 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 22 | 25 | Цена с НДС
1 969 ₽ /шт
2 524 ₽
-22%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 28 | 25 | Цена с НДС
1 742 ₽ /шт
1 893 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | 32 | 28 | 25 | Цена с НДС
1 483 ₽ /шт
1 612 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 36 | 25 | Цена с НДС
1 886 ₽ /шт
2 050 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 22 | 25 | Цена с НДС
1 955 ₽ /шт
2 125 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 28 | 25 | Цена с НДС
1 742 ₽ /шт
1 893 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 28 | 25 | Цена с НДС
1 483 ₽ /шт
1 612 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 36 | 25 | Цена с НДС
1 955 ₽ /шт
2 125 ₽
-8%
|
||
| Sant | L (левое) | 32 x 25 | 170 | 39 | 39 | 32 | Цена с НДС
3 230 ₽ /шт
4 141 ₽
-22%
|
||
| Sant | R (правое) | 32 x 25 | 170 | 39 | 39 | 32 | Цена с НДС
2 555 ₽ /шт
3 276 ₽
-22%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 39 | 32 | 32 | Цена с НДС
1 841 ₽ /шт
2 748 ₽
-33%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 39 | 36 | 32 | Цена с НДС
2 189 ₽ /шт
2 379 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 40 | 40 | 32 | Цена с НДС
2 187 ₽ /шт
2 377 ₽
-8%
|
||
| MetalCraft | L (левое) | 32 x 32 | 170 | 40 | 40 | 32 | Цена с НДС
2 780 ₽ /шт
3 022 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 39 | 32 | 32 | Цена с НДС
2 105 ₽ /шт
2 288 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | 39 | 32 | 32 | Цена с НДС
2 594 ₽ /шт
2 820 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 39 | 36 | 32 | Цена с НДС
2 066 ₽ /шт
2 246 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 40 | 40 | 32 | Цена с НДС
2 408 ₽ /шт
2 617 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 150 | 40 | 40 | 32 | Цена с НДС
2 780 ₽ /шт
3 022 ₽
-8%
|
||
| Sant | L (левое) | 40 x 40 | 250 | 49 | 40 | 40 | Цена с НДС
5 647 ₽ /шт
6 138 ₽
-8%
|
||
| Sant | L (левое) | 40 x 40 | 250 | 50 | 47 | 40 | Цена с НДС
6 789 ₽ /шт
7 379 ₽
-8%
|
||
| Sant | L (левое) | 40 x 40 | 250 | 50 | 47 | 40 | Цена с НДС
7 363 ₽ /шт
8 003 ₽
-8%
|
||
| Sant | R (правое) | 40 x 40 | 250 | 49 | 40 | 40 | Цена с НДС
5 303 ₽ /шт
5 764 ₽
-8%
|
||
| MetalCraft | R (правое) | 40 x 40 | 250 | 49 | 40 | 40 | Цена с НДС
4 447 ₽ /шт
4 834 ₽
-8%
|
||
| Sant | R (правое) | 40 x 40 | 250 | 50 | 47 | 40 | Цена с НДС
5 458 ₽ /шт
6 997 ₽
-22%
|
||
| Sant | R (правое) | 40 x 40 | 250 | 50 | 47 | 40 | Цена с НДС
5 722 ₽ /шт
6 220 ₽
-8%
|
Как подобрать державку PCLNR / PCLNL

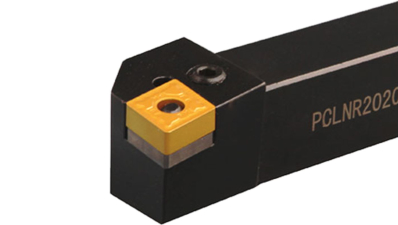

При выборе проходной державки PCLNR / PCLNL размер хвостовика проверяют по резцедержателю станка, а посадочное гнездо – по маркировке пластины. Например, PCLNR2020K09 и PCLNR2020K12 имеют одинаковое сечение 20×20 мм и длину 125 мм, но рассчитаны на пластины CN..0903.. и CN..1204.. соответственно.
Совместимость пластины и рычажного прижима
Крепление типа P фиксирует сменную пластину рычагом через ее центральное отверстие. Для установки необходимо совпадение формы, размера и толщины пластины с посадочным гнездом. При подборе CNMG сверяйте полное обозначение с характеристиками выбранной державки.

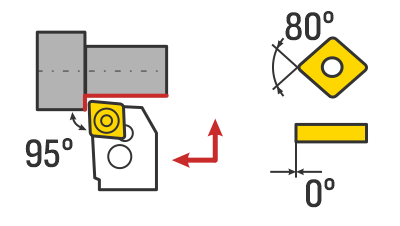

В карточках PCLNR / PCLNL указаны ромбическая форма C с углом 80°, задний угол пластины N (0°) и главный угол в плане державки L (95°). Сплав, покрытие и стружколом выбирают под материал заготовки, припуск и характер обработки. Режимы резания определяют по рекомендациям производителя пластины с учетом жесткости технологической системы.
Критерии выбора корпуса
-
Правое или левое исполнение
PCLNR соответствует правому исполнению, PCLNL – левому. Выбор зависит от положения инструмента и направления рабочей подачи при продольном точении и подрезке торца.
-
Сечение хвостовика
В каталоге представлены размеры от 16×16 до 40×40 мм, включая прямоугольное сечение 32×25 мм. Учитывайте высоту и ширину посадочного места, а также возможность выставить режущую кромку по оси заготовки.
-
Размер посадочного гнезда
У державок с одинаковым хвостовиком могут различаться устанавливаемые пластины. Например, для PCLNR2525M16 указана CN..1606..: выбирать пластину только по сечению 25×25 мм нельзя.
-
Длина корпуса и рабочий вылет
Проверяйте доступ к обрабатываемой поверхности и зазоры до патрона и уступов детали. Вылет из резцедержателя сохраняйте минимально необходимым, чтобы уменьшить риск вибраций.
Купить державки PCLNR / PCLNL на CNC1.RU
Подберите исполнение в каталоге по обозначению и характеристикам, затем проверьте комплектацию в карточке товара. В описаниях PCLNR2020K09, PCLNR2020K12 и PCLNR2525M16 указано, что режущие пластины приобретаются отдельно.
CNC1.RU помогает подобрать корпус и совместимые пластины под вашу наладку. Для подбора отправьте маркировку используемой пластины, размеры посадочного места станка и сведения об операции на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Специалист проверит совместимость, уточнит исполнение, цену и условия поставки. Доставка инструмента осуществляется по России.
