MSSNR / MSSNL Резцы (державки) для наружного точения

Резцы токарные MSSNR / MSSNL со сменными пластинами с креплением типа M (Прижим клин-прихватом сверху), угол в плане S (45°). Державки токарные MSSNR / MSSNL предназначены для продольного точения, применяются пластины типоразмера SN.. 1204...

Артикул	Бренд	Исполнение	Сечение a x b, мм	Общая длина L, мм	S, мм	e, мм	H, мм	Цена с НДС	Купить
MSSNL1616H12 00067048	Sant	L (левое)	16 x 16	100	20	30	16	Цена с НДС 1 227 ₽ /шт 1 334 ₽ -8%	В корзинуВ корзине В наличии : 3 шт. Екатеринбург: 3 шт.
MSSNL1616H12 00115986	MetalCraft	L (левое)	16 x 16	100	-	-	16	Цена с НДС 512 ₽ /шт 557 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
MSSNR1616H12 00067049	Sant	R (правое)	16 x 16	100	20	30	16	Цена с НДС 1 225 ₽ /шт 1 331 ₽ -8%	В корзинуВ корзине В наличии : 6 шт. Екатеринбург: 6 шт.
MSSNR1616H12 00115990	MetalCraft	R (правое)	16 x 16	100	-	-	16	Цена с НДС 574 ₽ /шт 624 ₽ -8%	В корзинуВ корзине В пути : 6 шт. (23.10.2026)*
MSSNL2020K12 00058992	Sant	L (левое)	20 x 20	125	25	36	20	Цена с НДС 1 266 ₽ /шт 1 423 ₽ -11%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
MSSNL2020K12 00096725	MetalCraft	L (левое)	20 x 20	125	25	32	20	Цена с НДС 517 ₽ /шт 663 ₽ -22%	В корзинуВ корзине В наличии : 8 шт. Екатеринбург: 8 шт.
MSSNR2020K12 00058053	Sant	R (правое)	20 x 20	125	25	36	20	Цена с НДС 1 295 ₽ /шт 1 408 ₽ -8%	В корзинуВ корзине В наличии : 7 шт. Екатеринбург: 7 шт.
MSSNR2020K12 00096726	MetalCraft	R (правое)	20 x 20	125	25	32	20	Цена с НДС 1 133 ₽ /шт 1 231 ₽ -8%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
MSSNL2525M12 00058055	Sant	L (левое)	25 x 25	150	30	36	25	Цена с НДС 1 388 ₽ /шт 1 509 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
MSSNL2525M12 00096727	MetalCraft	L (левое)	25 x 25	150	32	32	25	Цена с НДС 796 ₽ /шт 925 ₽ -14%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
MSSNL2525M15 00058057	Sant	L (левое)	25 x 25	150	30	40	25	Цена с НДС 1 398 ₽ /шт 1 520 ₽ -8%	В корзинуВ корзине Временно отсутствует
MSSNL2525M15 00096728	MetalCraft	L (левое)	25 x 25	150	32	35	25	Цена с НДС 844 ₽ /шт 917 ₽ -8%	В корзинуВ корзине Временно отсутствует
MSSNR2525M12 00096729	MetalCraft	R (правое)	25 x 25	150	32	32	25	Цена с НДС 806 ₽ /шт 876 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
MSSNR2525M12 00058054	Sant	R (правое)	25 x 25	150	30	36	25	Цена с НДС 1 293 ₽ /шт 1 405 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт. Москва: 3 шт.
MSSNR2525M15 00058056	Sant	R (правое)	25 x 25	150	30	40	25	Цена с НДС 1 293 ₽ /шт 1 405 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
MSSNR2525M15 00096730	MetalCraft	R (правое)	25 x 25	150	32	35	25	Цена с НДС 846 ₽ /шт 920 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
MSSNL3225P12 00060141	Sant	L (левое)	32 x 25	170	30	33	32	Цена с НДС 2 055 ₽ /шт 2 234 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
MSSNR3225P12 00060142	Sant	R (правое)	32 x 25	170	30	33	32	Цена с НДС 1 808 ₽ /шт 2 318 ₽ -22%	В корзинуВ корзине В наличии : 3 шт. Екатеринбург: 3 шт.
MSSNL3225P15 00115988	MetalCraft	L (левое)	32 x 32	170	40	-	32	Цена с НДС 750 ₽ /шт 815 ₽ -8%	В корзинуВ корзине Временно отсутствует
MSSNL3232P12 00060144	Sant	L (левое)	32 x 32	170	38	35	32	Цена с НДС 2 181 ₽ /шт 2 371 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
MSSNL3232P12 00096731	MetalCraft	L (левое)	32 x 32	170	40	32	32	Цена с НДС 1 301 ₽ /шт 1 462 ₽ -11%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
MSSNL3232P15 00096732	MetalCraft	L (левое)	32 x 32	170	40	35	32	Цена с НДС 1 247 ₽ /шт 1 450 ₽ -14%	В корзинуВ корзине В наличии : 8 шт. Екатеринбург: 8 шт.
MSSNL3232P19 00096733	MetalCraft	L (левое)	32 x 32	170	40	40	32	Цена с НДС 1 430 ₽ /шт 1 607 ₽ -11%	В корзинуВ корзине В наличии : 3 шт. Екатеринбург: 3 шт.
MSSNL3232P19 00060582	Sant	L (левое)	32 x 32	170	38	45	32	Цена с НДС 2 006 ₽ /шт 2 180 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
MSSNR3232P12 00060145	Sant	R (правое)	32 x 32	170	38	35	32	Цена с НДС 2 181 ₽ /шт 2 371 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
MSSNR3232P12 00096734	MetalCraft	R (правое)	32 x 32	170	40	32	32	Цена с НДС 1 140 ₽ /шт 1 462 ₽ -22%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
MSSNR3232P15 00058993	Sant	R (правое)	32 x 32	170	38	40	32	Цена с НДС 1 978 ₽ /шт 2 150 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
MSSNR3232P15 00096735	MetalCraft	R (правое)	32 x 32	170	40	35	32	Цена с НДС 1 305 ₽ /шт 1 466 ₽ -11%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
MSSNR3232P19 00060583	Sant	R (правое)	32 x 32	170	38	45	32	Цена с НДС 2 054 ₽ /шт 2 233 ₽ -8%	В корзинуВ корзине В наличии : 9 шт. Екатеринбург: 9 шт.
MSSNR3232P19 00096736	MetalCraft	R (правое)	32 x 32	170	40	40	32	Цена с НДС 1 345 ₽ /шт 1 462 ₽ -8%	В корзинуВ корзине В наличии : 4 шт. Екатеринбург: 4 шт.
MSSNL4040R12 00122452	MetalCraft	L (левое)	40 x 40	200	50	-	40	Цена с НДС 2 335 ₽ /шт 2 538 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
MSSNL4040R15 00122453	MetalCraft	L (левое)	40 x 40	200	50	-	40	Цена с НДС 2 335 ₽ /шт 2 538 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
MSSNL4040R19 00060584	Sant	L (левое)	40 x 40	200	46	45	40	Цена с НДС 3 590 ₽ /шт 4 174 ₽ -14%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
MSSNL4040S25 00060585	Sant	L (левое)	40 x 40	250	50	60	40	Цена с НДС 4 222 ₽ /шт 4 589 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
MSSNR4040R15 00122455	MetalCraft	R (правое)	40 x 40	200	50	-	40	Цена с НДС 2 335 ₽ /шт 2 538 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
MSSNR4040R19 00060590	Sant	R (правое)	40 x 40	200	46	45	40	Цена с НДС 3 402 ₽ /шт 3 956 ₽ -14%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.

1 2

Все

Как выбрать MSSNR / MSSNL для существующей наладки

При замене проходного резца MSSNR / MSSNL проверяйте посадку пластины и размеры головки. Совпадение маркировки корпуса у разных брендов не гарантирует одинаковое положение вершины относительно хвостовика. На CNC1.RU представлены Sant и MetalCraft; для подбора аналога указывайте бренд и код товара.

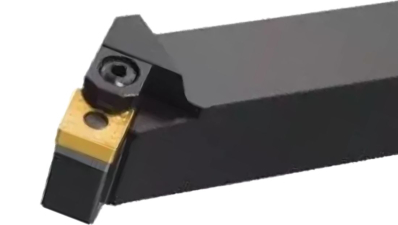

Правая державка MSSNR с квадратной пластиной и верхним клин-прихватом

Посадка под пластину: учитывайте размер и толщину

В разделе есть исполнения под SN..1204.., SN..1506.., SN..1906.. и SN..2509... Например, Sant MSSNR2525M12 рассчитан на SN..1204.., а MSSNR2525M15 – на SN..1506.. при одинаковых сечении 25×25 мм и длине 150 мм. Державку под SNMG1204 выбирайте по полному типоразмеру посадки.

При подборе пластин SNMG проверяйте толщину, отверстие и совместимость с опорой и прижимом. Радиус вершины согласуйте с профилем детали, стружколом и сплав – с материалом и условиями обработки. Для двух указанных моделей пластины приобретаются отдельно.

Что проверить перед заказом

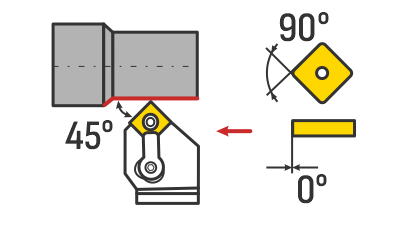

Угол в плане и профиль детали

У серии MSSNR / MSSNL главный угол в плане 45°. Сопоставьте геометрию резца с обрабатываемым контуром и доступом к поверхности. Для работы у уступа заранее проверьте траекторию подвода и зазоры до головки.
Правое или левое исполнение

MSSNR – правая державка, MSSNL – левая. Выбирайте исполнение по направлению рабочей подачи и расположению инструмента в наладке.
Хвостовик и высота вершины

Сечение a×b должно соответствовать резцедержателю. Сверяйте высоту a и ширину b отдельно, особенно для прямоугольных хвостовиков 32×25 мм. Размер H используйте для проверки установки вершины по оси шпинделя.
Длина и жесткость установки

Общую длину L выбирайте по доступу к зоне обработки и условиям закрепления. Рабочий вылет оставляйте минимально необходимым. Опору, клин-прихват и винт подбирайте по конкретной модели державки.

Замена Sant и MetalCraft: сравните размеры головки

У MSSNR2525M12 Sant размеры S = 30 мм и e = 36 мм, у MSSNR2525M12 MetalCraft – S = 32 мм и e = 32 мм. Сечение 25×25 мм, длина 150 мм и посадка SN..1204.. совпадают. При замене сверяйте размерную привязку вершины и заново проверяйте положение инструмента в наладке.

Расшифровка MSSNR2525M12 и чертеж

M в начале – прижим пластины клин-прихватом сверху.
S во второй позиции – квадратная пластина с углом при вершине 90°.
S в третьей позиции – главный угол в плане державки 45°.
N – задний угол пластины 0°.
R – правое исполнение; L в MSSNL – левое.
2525 – сечение хвостовика 25×25 мм.
M после цифр – код длины 150 мм.
12 – код размера пластины; у этой модели посадка под SN..1204...

На схеме показан правый резец. Буква S в маркировке и размер S на чертеже обозначают разные параметры; численные значения a, b, H, L, S и e берите из карточки выбранной позиции.

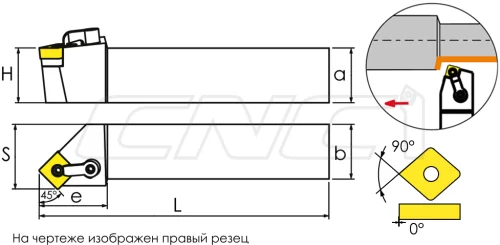

Чертеж правой державки MSSNR: размеры a, b, H, L, S и e, угол в плане 45° и квадратная пластина 90° с задним углом 0°

Открыть чертеж в полном размере

Купить державки MSSNR / MSSNL на CNC1.RU

Выберите исполнение и типоразмер по характеристикам каталога. Для проверки замены отправьте специалистам CNC1.RU маркировку державки и пластины, код товара и размеры резцедержателя на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Специалисты уточнят совместимость, комплектацию, цену и условия поставки. Доставка инструмента осуществляется по России.
