| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 20 x 20 | 125 | 25 | 25 | 20 | Цена с НДС
1 546 ₽ /шт
1 737 ₽
-11%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
1 697 ₽ /шт
1 845 ₽
-8%
|
||
| MetalCraft | L (левое) | 20 x 20 | 125 | - | - | 20 | Цена с НДС
941 ₽ /шт
1 023 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 25 | 20 | Цена с НДС
1 697 ₽ /шт
1 845 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | - | - | 20 | Цена с НДС
1 063 ₽ /шт
1 155 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
1 455 ₽ /шт
1 582 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | - | - | 20 | Цена с НДС
940 ₽ /шт
1 022 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
880 ₽ /шт
956 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 30 | 25 | 25 | Цена с НДС
1 541 ₽ /шт
1 675 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 31 | 25 | Цена с НДС
1 692 ₽ /шт
1 839 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | - | - | 25 | Цена с НДС
1 166 ₽ /шт
1 267 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | 32 | 31 | 25 | Цена с НДС
840 ₽ /шт
913 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 135 | 32 | 40 | 25 | Цена с НДС
9 575 ₽ /шт
12 276 ₽
-22%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 30 | 25 | 25 | Цена с НДС
1 753 ₽ /шт
1 905 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 31 | 25 | Цена с НДС
1 450 ₽ /шт
1 576 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | - | - | 25 | Цена с НДС
908 ₽ /шт
987 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 31 | 25 | Цена с НДС
982 ₽ /шт
1 067 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 135 | 32 | 40 | 25 | Цена с НДС
10 668 ₽ /шт
13 677 ₽
-22%
|
||
| Sant | L (левое) | 32 x 25 | 170 | 32 | 31 | 32 | Цена с НДС
2 456 ₽ /шт
2 760 ₽
-11%
|
||
| Sant | R (правое) | 32 x 25 | 170 | 32 | 31 | 32 | Цена с НДС
2 177 ₽ /шт
2 366 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 39 | 31 | 32 | Цена с НДС
2 176 ₽ /шт
2 365 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 39 | 31 | 32 | Цена с НДС
2 234 ₽ /шт
2 428 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | - | - | 32 | Цена с НДС
1 496 ₽ /шт
1 626 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | 39 | 31 | 32 | Цена с НДС
1 336 ₽ /шт
1 452 ₽
-8%
|
Как выбрать державку DWLNR / DWLNL
При подборе проходной державки DWLNR / DWLNL сначала сопоставьте типоразмер пластины с посадочным гнездом, затем проверьте исполнение и размеры корпуса. В каталоге CNC1.RU представлены правые и левые державки MetalCraft и Sant для разных наладок наружного точения.
Совместимость с пластинами WNMG
Размер хвостовика не определяет размер устанавливаемой пластины. Например, DWLNR2525M06 и DWLNR2525M08 имеют сечение 25×25 мм и длину 150 мм, но рассчитаны на WN..0604.. и WN..0804.. соответственно.
При подборе WNMG сверяйте полную маркировку, толщину и посадочные размеры с характеристиками корпуса. Сплав, покрытие, стружколом и радиус при вершине выбирают под материал детали и черновую либо чистовую обработку. Режимы резания назначают по рекомендациям производителя пластины с учетом жесткости наладки.
Что проверить перед установкой
-
Правое или левое исполнение
DWLNR – правая державка, DWLNL – левая. Исполнение согласуют с направлением рабочей подачи, положением инструмента и доступом к торцу или уступу детали.
-
Посадка в резцедержатель
В разделе есть хвостовики 20×20, 25×25, 32×25 и 32×32 мм. Проверяйте обе стороны сечения и возможность выставить режущую вершину на требуемую высоту.
-
Длина корпуса и рабочий вылет
Общая длина не равна вылету из резцедержателя. Сохраняйте вылет минимально необходимым для операции: его увеличение снижает жесткость. Исполнения с дополнительными суффиксами сравнивайте по фактическим размерам в карточке.
-
Габариты головной части
По чертежу проверьте размеры S и e, положение пластины и прижима относительно заготовки. Это важно при работе рядом с уступом или патроном, где корпусу инструмента может не хватить свободного пространства.
Расшифровка маркировки DWLNR2525M08 и чертеж
- D – двойной прижим пластины кронштейном.
- W – тригональная форма пластины с углом при вершине 80°.
- L на третьем месте – главный угол в плане державки 95°.
- N – задний угол пластины 0°.
- R – правое исполнение. Последняя буква L в DWLNL обозначает левое исполнение.
- 2525 – высота и ширина хвостовика по 25 мм.
- M – код длины корпуса; для этого исполнения она составляет 150 мм.
- 08 – код размера пластины; для DWLNR2525M08 указан типоразмер WN..0804...

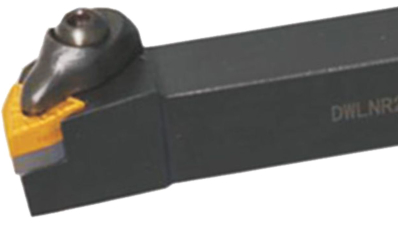

На чертеже показано правое исполнение DWLNR. В карточках DWLNR2525M06 и DWLNR2525M08 указано, что режущие пластины приобретаются отдельно.
Купить державки DWLNR / DWLNL на CNC1.RU
Выберите обозначение и бренд в каталоге, затем сравните чертеж, код товара и состав комплекта. При замене инструмента специалисты CNC1.RU помогут проверить посадку и совместимость пластины.
Отправьте маркировку державки и пластины, размеры резцедержателя и сведения об операции на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Уточните цену и условия поставки для выбранного исполнения. Доставка инструмента осуществляется по России.
