| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| MetalCraft | L (левое) | 16 x 16 | 100 | 20 | - | 16 | Цена с НДС
982 ₽ /шт
1 067 ₽
-8%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 20 | 24 | 16 | Цена с НДС
2 172 ₽ /шт
2 361 ₽
-8%
|
||
| MetalCraft | R (правое) | 16 x 16 | 100 | - | - | 16 | Цена с НДС
982 ₽ /шт
1 067 ₽
-8%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 27 | 32 | 20 | Цена с НДС
1 412 ₽ /шт
1 535 ₽
-8%
|
||
| MetalCraft | L (левое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
801 ₽ /шт
871 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | 25 | 32 | 20 | Цена с НДС
849 ₽ /шт
923 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 27 | 32 | 20 | Цена с НДС
1 443 ₽ /шт
1 569 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | - | - | 20 | Цена с НДС
849 ₽ /шт
923 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | 32 | 30 | 25 | Цена с НДС
958 ₽ /шт
1 041 ₽
-8%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 30 | 25 | Цена с НДС
1 490 ₽ /шт
1 620 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | 32 | 38.5 | 25 | Цена с НДС
958 ₽ /шт
1 041 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 30 | 25 | Цена с НДС
958 ₽ /шт
1 041 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 30 | 25 | Цена с НДС
1 490 ₽ /шт
1 620 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 38.5 | 25 | Цена с НДС
901 ₽ /шт
979 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 36 | 25 | Цена с НДС
1 490 ₽ /шт
1 620 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | - | - | 25 | Цена с НДС
1 402 ₽ /шт
1 524 ₽
-8%
|
||
| Sant | L (левое) | 32 x 25 | 170 | 32 | 39 | 32 | Цена с НДС
3 688 ₽ /шт
4 009 ₽
-8%
|
||
| Sant | R (правое) | 32 x 25 | 170 | 32 | 39 | 32 | Цена с НДС
3 688 ₽ /шт
4 009 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 39 | 30 | 32 | Цена с НДС
2 519 ₽ /шт
2 738 ₽
-8%
|
||
| MetalCraft | L (левое) | 32 x 32 | 170 | - | - | 32 | Цена с НДС
1 373 ₽ /шт
1 492 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 40 | 36 | 32 | Цена с НДС
2 751 ₽ /шт
2 990 ₽
-8%
|
||
| MetalCraft | L (левое) | 32 x 32 | 170 | - | - | 32 | Цена с НДС
1 628 ₽ /шт
1 770 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 40 | 40 | 32 | Цена с НДС
2 606 ₽ /шт
2 833 ₽
-8%
|
||
| MetalCraft | L (левое) | 32 x 32 | 170 | 40 | 38.5 | 32 | Цена с НДС
1 835 ₽ /шт
1 995 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 39 | 30 | 32 | Цена с НДС
2 094 ₽ /шт
2 276 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | - | 30 | 32 | Цена с НДС
1 451 ₽ /шт
1 577 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | - | - | 32 | Цена с НДС
1 451 ₽ /шт
1 577 ₽
-8%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 40 | 40 | 32 | Цена с НДС
2 281 ₽ /шт
2 479 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | - | - | 32 | Цена с НДС
1 700 ₽ /шт
1 848 ₽
-8%
|
||
| Sant | L (левое) | 40 x 40 | 200 | 50 | 40 | 40 | Цена с НДС
4 318 ₽ /шт
4 693 ₽
-8%
|
||
| MetalCraft | L (левое) | 40 x 40 | 250 | - | - | 40 | Цена с НДС
4 529 ₽ /шт
4 923 ₽
-8%
|
||
| Sant | R (правое) | 40 x 40 | 200 | 50 | 40 | 40 | Цена с НДС
4 315 ₽ /шт
4 690 ₽
-8%
|
||
| MetalCraft | R (правое) | 40 x 40 | 200 | - | - | 40 | Цена с НДС
4 529 ₽ /шт
4 923 ₽
-8%
|
Как выбрать державку DCLNR / DCLNL
При подборе проходной державки DCLNR / DCLNL для наружного точения сначала проверьте посадку в резцедержатель и совместимость со сменной пластиной. В каталоге CNC1.RU представлены правые и левые исполнения MetalCraft и Sant с разными сечениями хвостовика и размерами посадочного гнезда.
Совместимость со сменными пластинами

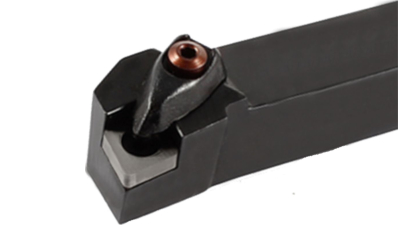

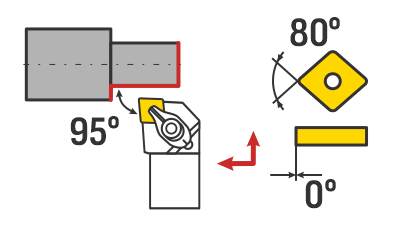

Конструкция DCLNR / DCLNL рассчитана на ромбические пластины формы C с углом при вершине 80° и задним углом N (0°). Главный угол в плане державки составляет 95°, крепление типа D выполняется двойным прижимом. При замене пластины сверяйте ее полное обозначение и посадочные размеры с характеристиками конкретного корпуса.
После проверки посадки подбирайте сплав, покрытие, стружколом и радиус при вершине под материал заготовки и характер обработки. Рабочие подачи, глубину и скорость резания назначают по рекомендациям производителя пластины с учетом жесткости станка и закрепления детали.
Какие параметры проверить перед заказом
-
Исполнение R или L
DCLNR – правая державка, DCLNL – левая. Выбирайте исполнение с учетом расположения инструмента и направления рабочей подачи в вашей наладке.
-
Сечение хвостовика
В разделе есть размеры 16×16, 20×20, 25×25, 32×25, 32×32 и 40×40 мм. Хвостовик должен соответствовать посадочному месту станка и обеспечивать установку режущей кромки на требуемой высоте.
-
Размер пластины

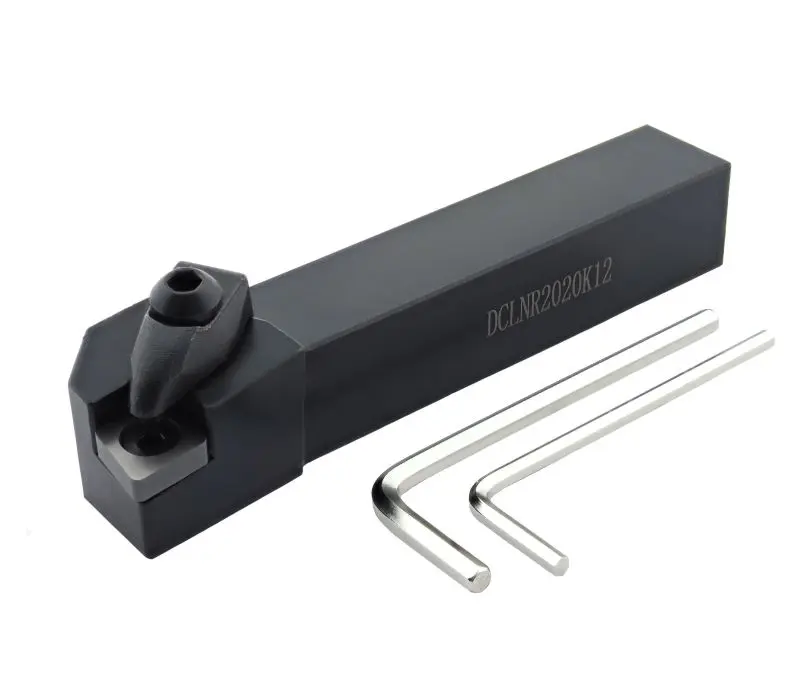

Для DCLNR2020K12 указаны пластины CN..1204.., для DCLNR2525M16 – CN..1606... Одинаковое сечение 25×25 мм не означает одинаковую посадку пластины: исполнения с окончаниями 12 и 16 требуют разных типоразмеров.
-
Длина и вылет
Общая длина корпуса и его вылет из резцедержателя – разные параметры. Выбирайте длину для доступа к поверхности детали, сохраняя минимально необходимый вылет: избыточный вылет снижает жесткость установки и повышает риск вибраций.
Расшифровка маркировки DCLNR2525M12 и чертеж державки
- D – тип крепления пластины: двойной прижим кронштейном.
- C – форма сменной пластины: ромб с углом при вершине 80°.
- L на третьем месте – геометрия державки с главным углом в плане 95°.
- N – задний угол устанавливаемой пластины 0°.
- R – правое исполнение державки. В обозначении DCLNL последняя буква L означает левое исполнение.
- 25 после букв – высота хвостовика 25 мм.
- 25 во второй паре цифр – ширина хвостовика 25 мм. Сечение корпуса составляет 25×25 мм.
- M – код длины корпуса; для DCLNR2525M12 общая длина составляет 150 мм.
- 12 в конце – код размера устанавливаемой пластины.
Для DCLNR2525M12 в карточке указан типоразмер CN..1204... Окончание 12 в маркировке державки не заменяет полного обозначения пластины: перед заказом сверяйте ее размер, толщину и совместимость с посадочным гнездом. Для этой позиции режущие пластины приобретаются отдельно.

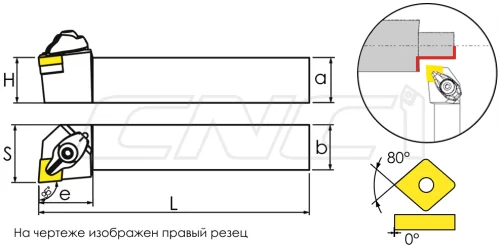

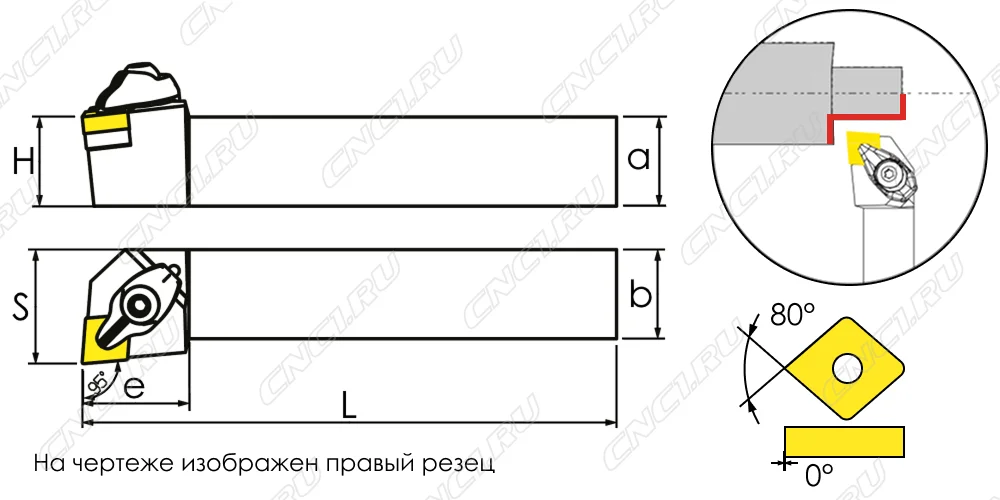

На чертеже показано правое исполнение DCLNR. Размеры головной части и выступающих элементов проверяйте по карточке конкретного товара: у разных производителей они могут отличаться при одинаковой маркировке.
Подбор и заказ державок на CNC1.RU
Чтобы купить державку DCLNR или DCLNL, найдите нужное обозначение в каталоге и сравните исполнение, сечение и длину. При совпадении маркировки у нескольких товаров дополнительно сверяйте бренд, код товара и чертеж: размеры головной части могут различаться.
Специалисты CNC1.RU помогут проверить совместимость державки и пластины. Отправьте обозначение инструмента, маркировку используемой пластины и параметры посадочного места станка на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. При подборе уточнят типоразмер, комплектацию, цену и условия поставки. Доставка осуществляется по России.
