| Артикул | Бренд | Исполнение | Сечение a x b, мм | Общая длина L, мм | S, мм | e, мм | H, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| MetalCraft | L (левое) | 16 x 16 | 100 | 20 | 23 | 16 | Цена с НДС
730 ₽ /шт
793 ₽
-8%
|
||
| MetalCraft | L (левое) | 16 x 16 | 100 | 20 | - | 16 | Цена с НДС
559 ₽ /шт
608 ₽
-8%
|
||
| MetalCraft | R (правое) | 16 x 16 | 100 | 20 | 23 | 16 | Цена с НДС
824 ₽ /шт
926 ₽
-11%
|
||
| Sant | R (правое) | 16 x 16 | 100 | 20 | 28 | 16 | Цена с НДС
1 561 ₽ /шт
2 001 ₽
-22%
|
||
| MetalCraft | R (правое) | 16 x 16 | 100 | 20 | - | 16 | Цена с НДС
604 ₽ /шт
656 ₽
-8%
|
||
| MetalCraft | L (левое) | 20 x 20 | 125 | 25 | 23 | 20 | Цена с НДС
488 ₽ /шт
626 ₽
-22%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 25 | 28 | 20 | Цена с НДС
1 285 ₽ /шт
1 648 ₽
-22%
|
||
| Sant | L (левое) | 20 x 20 | 125 | 26 | 28 | 20 | Цена с НДС
1 286 ₽ /шт
1 445 ₽
-11%
|
||
| MetalCraft | L (левое) | 20 x 20 | 125 | 25 | 25 | 20 | Цена с НДС
508 ₽ /шт
571 ₽
-11%
|
||
| Sant | L (левое) | 20 x 20 | 150 | 26 | 28 | 20 | Цена с НДС
1 400 ₽ /шт
1 795 ₽
-22%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 25 | 28 | 20 | Цена с НДС
1 121 ₽ /шт
1 437 ₽
-22%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | 25 | 23 | 20 | Цена с НДС
798 ₽ /шт
867 ₽
-8%
|
||
| MetalCraft | R (правое) | 20 x 20 | 125 | 25 | 25 | 20 | Цена с НДС
666 ₽ /шт
724 ₽
-8%
|
||
| Sant | R (правое) | 20 x 20 | 125 | 26 | 28 | 20 | Цена с НДС
1 393 ₽ /шт
1 514 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | 32 | 23 | 25 | Цена с НДС
711 ₽ /шт
912 ₽
-22%
|
||
| Sant | L (левое) | 25 x 25 | 150 | 32 | 35 | 25 | Цена с НДС
1 765 ₽ /шт
1 918 ₽
-8%
|
||
| MetalCraft | L (левое) | 25 x 25 | 150 | 32 | 25 | 25 | Цена с НДС
709 ₽ /шт
771 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 23 | 25 | Цена с НДС
815 ₽ /шт
886 ₽
-8%
|
||
| Sant | R (правое) | 25 x 25 | 150 | 32 | 35 | 25 | Цена с НДС
1 588 ₽ /шт
1 726 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 25 | 25 | Цена с НДС
1 207 ₽ /шт
1 312 ₽
-8%
|
||
| MetalCraft | R (правое) | 25 x 25 | 150 | 32 | 35 | 25 | Цена с НДС
700 ₽ /шт
761 ₽
-8%
|
||
| Sant | L (левое) | 32 x 32 | 170 | 40 | 35 | 32 | Цена с НДС
1 929 ₽ /шт
2 097 ₽
-8%
|
||
| MetalCraft | L (левое) | 32 x 32 | 170 | 40 | 25 | 32 | Цена с НДС
1 210 ₽ /шт
1 407 ₽
-14%
|
||
| Sant | R (правое) | 32 x 32 | 170 | 40 | 35 | 32 | Цена с НДС
2 126 ₽ /шт
2 311 ₽
-8%
|
||
| MetalCraft | R (правое) | 32 x 32 | 170 | 40 | 25 | 32 | Цена с НДС
1 285 ₽ /шт
1 444 ₽
-11%
|
||
| MetalCraft | L (левое) | 40 x 40 | 200 | 50 | - | 40 | Цена с НДС
2 344 ₽ /шт
2 548 ₽
-8%
|
||
| MetalCraft | R (правое) | 40 x 40 | 200 | 50 | - | 40 | Цена с НДС
2 344 ₽ /шт
2 548 ₽
-8%
|

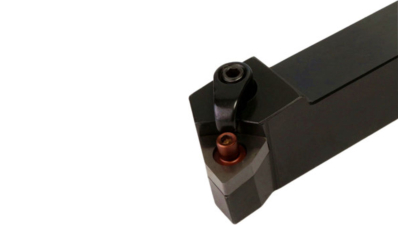

Как подобрать державку MWLNR / MWLNL под пластину и наладку
При замене проходного резца MWLNR / MWLNL сверяйте направление резания, сечение корпуса и посадку под пластину. В разделе представлены Sant и MetalCraft: у разных исполнений одной серии могут отличаться размеры головки и крепежные детали. Для заказа аналога указывайте полную маркировку, бренд и код товара.
WNMG0604 и WNMG0804: почему важен размер посадки
Например, у Sant MWLNR2020K06 указаны пластины WN..0604.., у MWLNR2020K08 – WN..0804... Обе державки имеют хвостовик 20×20 мм и длину 125 мм, но размер S составляет 25 и 26 мм соответственно. Одинаковое сечение корпуса не означает одинаковую посадку.
Выбирая пластины WNMG, проверяйте полный типоразмер, толщину, отверстие и соответствие опорной пластине и прижиму. Радиус вершины, стружколом и сплав подбирайте под материал детали и условия резания. Для двух указанных моделей пластины приобретаются отдельно.
Что проверить перед установкой
-
Правое или левое исполнение

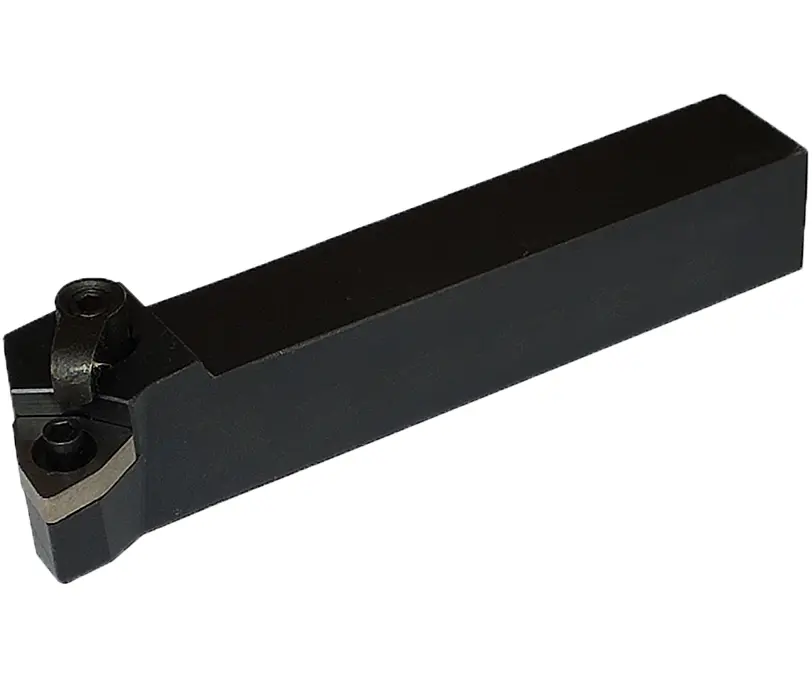

MWLNR – правая державка, MWLNL – левая. Выбирайте по направлению подачи и расположению резца в наладке. При работе у уступа проверьте зазор между головкой, деталью и оснасткой.
-
Сечение и высота вершины
В каталоге есть сечения от 16×16 до 40×40 мм. Согласуйте хвостовик с посадочным местом резцедержателя и возможностью выставить вершину по оси шпинделя.
-
Габариты и вылет
Размеры L, S и e сверяйте по карточке конкретного бренда. Общая длина корпуса не равна рабочему вылету: оставляйте минимальный вылет, достаточный для доступа к поверхности.
-
Прижим и запасные части
Опорную пластину, клин-прихват и винт подбирайте по модели державки. Перед установкой очистите посадочное место, проверьте состояние опоры и крепежа. Момент затяжки берите из документации производителя.
Расшифровка MWLNR2020K08 и чертеж
- M – крепление пластины клин-прихватом сверху.

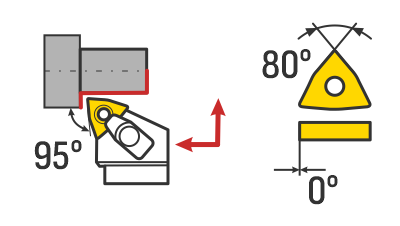

- W – тригональная пластина с углом при вершине 80°.
- L в третьей позиции – главный угол в плане 95°.
- N – задний угол пластины 0°.
- R – правое исполнение; последняя L в MWLNL – левое.
- 2020 – сечение хвостовика 20×20 мм.
- K – код длины 125 мм.
- 08 – код размера пластины; у этой модели Sant посадка под WN..0804...

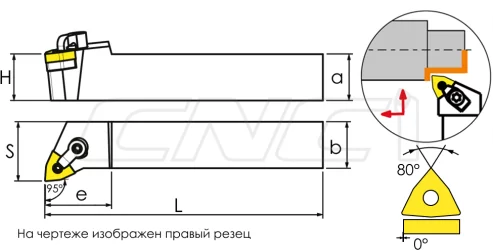

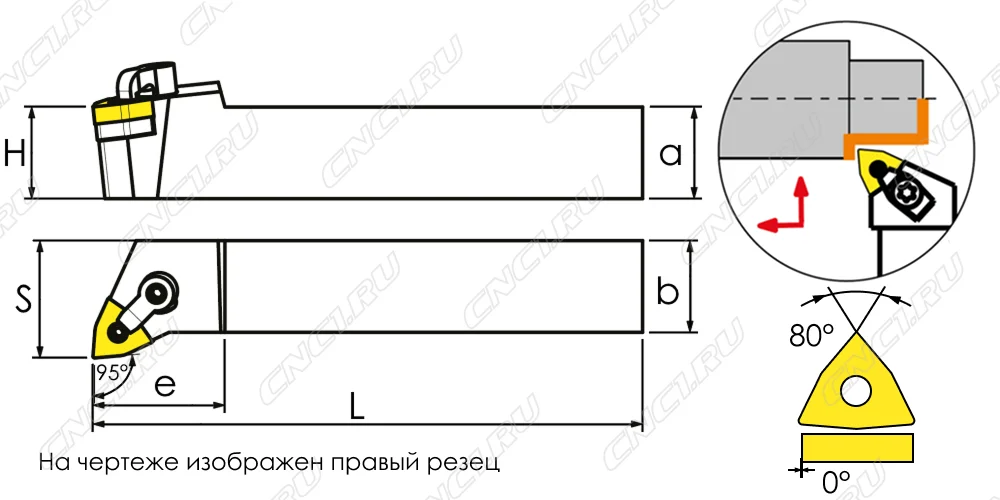

Буква L внутри MWLNR и последняя L в MWLNL имеют разный смысл. На схеме показан правый резец; численные размеры a, b, H, L, S и e берите из характеристик выбранной позиции.
Купить державки MWLNR / MWLNL на CNC1.RU
Для подбора отправьте маркировку пластины и державки, размеры резцедержателя и сведения об операции на info@cnc1.ru или позвоните по телефону 8 800 350-03-39. Специалисты CNC1.RU уточнят совместимость, комплектацию, цену и условия поставки. Доставка инструмента осуществляется по России.
