Полуавтоматические ленточнопильные станки GB применяют для прямолинейной резки металлических заготовок. Оператор подает заготовку, а подъем и опускание пильной рамы выполняются с помощью механизмов станка. При подборе подходящего полотна возможна обработка пластика и других материалов.
Фиксирует заготовку при резке. Настройка под ее размеры помогает поддерживать стабильность процесса.
Позволяет позиционировать пильную раму ближе к материалу и сокращать холостой ход перед резом.
Помогает подобрать режим резки под материал и размер заготовки.
Встроенная система подает охлаждающую жидкость в зону резания при работе станка.
Система с манометром позволяет следить за натяжением, от которого зависят стабильность реза и работа полотна.
Двигатель и сборка узлов рассчитаны на производственную работу, а простая конструкция облегчает обслуживание станка.
| Артикул | Скачать ТКП | Регулировка вращения полотна | Натяжение полотна | Распил прямоугольника 90°, мм | Распил круга 90°, мм | Размер полотна, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| Инвертор | Гидравлическое | 350 x 350 | 350 | 34 x 1.1 x 4115 |
Цена с НДС
624 368 ₽ /шт
734 550 ₽
-15%
|
|||
| Инвертор | Гидравлическое | 400 x 400 | 400 | 41 x 1.3 x 4680 |
Цена с НДС
897 785 ₽ /шт
1 056 218 ₽
-15%
|
|||
| Инвертор | Гидравлическое | 500 x 500 | 500 | 41 x 1.3 x 5800 |
Цена с НДС
1 300 228 ₽ /шт
1 529 680 ₽
-15%
|
Полуавтоматические ленточнопильные станки GZ с поворотной рамой применяют для прямого и углового реза металлических заготовок. Оператор подает заготовку, а подъем и опускание пильной рамы выполняются с помощью механизмов станка. При подборе подходящего полотна возможна резка пластика, древесины и композитных материалов.
Поворотная рама позволяет менять угол реза без переустановки заготовки.
Фиксирует заготовку во время резки. Настройка под ее размеры помогает поддерживать стабильное положение детали.
Помогает позиционировать пильную раму ближе к материалу и сокращать холостой ход.
Позволяет подобрать режим резки под материал и размер заготовки. Двигатель рассчитан на длительную работу станка.
Встроенная система подает охлаждающую жидкость в зону резания.
Система с манометром позволяет следить за натяжением, от которого зависят стабильность реза и работа полотна.
Простая конструкция облегчает обслуживание станка, а качество сборки узлов важно для стабильной работы при производственной нагрузке.
| Артикул | Скачать ТКП | Регулировка вращения полотна | Натяжение полотна | Распил прямоугольника 45°, мм | Распил круга 45°, мм | Распил прямоугольника 30°, мм | Распил круга 30°, мм | Распил прямоугольника 90°, мм | Распил круга 90°, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Инвертор | - | 220 х 300 | 200 | 140 x 240 | 240 | 320 x 300 | 300 |
Цена с НДС
771 586 ₽ /шт
907 748 ₽
-15%
|
|||
| Инвертор | Гидравлическое | 280 x 300 | 280 | 80 x 300 | 80 | 300 x 300 | 300 |
Цена с НДС
886 479 ₽ /шт
1 042 916 ₽
-15%
|
|||
| Ступенчатая | - | 300 x 400 | 300 | 240 x 240 | 240 | 600 x 400 | 400 |
Цена с НДС
1 082 704 ₽ /шт
1 273 769 ₽
-15%
|
|||
| Инвертор | - | 300 x 400 | 300 | 240 x 240 | 240 | 600 x 400 | 400 |
Цена с НДС
1 136 847 ₽ /шт
1 337 467 ₽
-15%
|
|||
| Инвертор | - | 330 x 400 | 330 | 150 x 400 | 150 | 400 x 400 | 400 |
Цена с НДС
1 197 430 ₽ /шт
1 408 741 ₽
-15%
|
|||
| Инвертор | Гидравлическое | 430 x 500 | 430 | 200 x 500 | 200 | 500 x 500 | 500 |
Цена с НДС
1 479 451 ₽ /шт
1 740 531 ₽
-15%
|
|||
| Инвертор | Гидравлическое | 500 x 500 | 500 | 270 x 500 | 270 | 700 x 500 | 500 |
Цена с НДС
1 681 393 ₽ /шт
1 978 109 ₽
-15%
|
|||
| Инвертор | Гидравлическое | 500 x 500 | 500 | 270 x 500 | 270 | 700 x 500 | 500 |
Цена с НДС
1 723 566 ₽ /шт
2 027 725 ₽
-15%
|

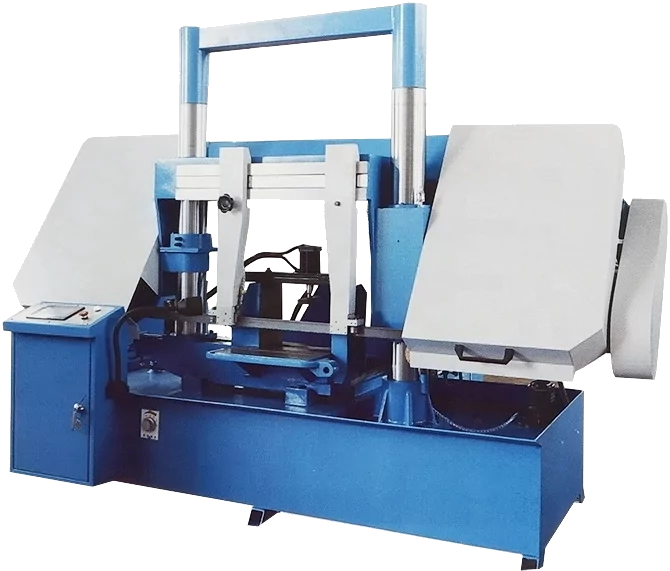

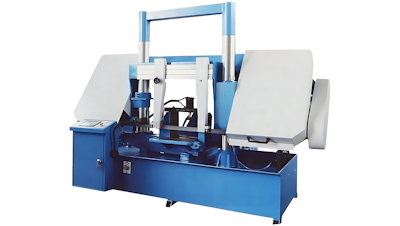

Автоматические ленточнопильные станки GNS предназначены для серийного раскроя металлических заготовок с повторяющимися размерами. Автоматизация подачи и зажима сокращает участие оператора и помогает поддерживать стабильность реза. При подборе подходящего полотна возможна обработка пластиков и композитов.
Система ЧПУ позволяет задавать параметры обработки для последовательного выпуска заготовок.
Заготовка подается к зоне резания без ручного перемещения перед каждым циклом.
Автоматически фиксирует заготовку во время резки и освобождает ее для следующего цикла.
Встроенная система подает охлаждающую жидкость в зону контакта полотна с материалом.
Двигатель обеспечивает работу станка при продолжительной загрузке. Автоматизация повторяющихся операций помогает сократить время изготовления партий заготовок.
При выборе модели сравните допустимые размеры заготовки, диапазон подач и возможности программирования. Интеграцию станка в автоматизированную линию уточняйте для конкретной комплектации.
| Артикул | Скачать ТКП | Регулировка вращения полотна | Натяжение полотна | Распил прямоугольника 90°, мм | Распил круга 90°, мм | Размер полотна, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| Ступенчатая | Ручное | 300 x 300 | 300 | 27 x 0.9 x 3505 |
Цена с НДС
970 061 ₽ /шт
1 243 668 ₽
-22%
|
|||
| Инвертор | Гидравлическое | 300 x 300 | 300 | 27 x 0.9 x 3600 |
Цена с НДС
1 215 136 ₽ /шт
1 429 572 ₽
-15%
|
|||
| Инвертор | Гидравлическое | 400 x 400 | 400 | 41 x 1.3 x 5000 |
Цена с НДС
1 737 793 ₽ /шт
2 044 462 ₽
-15%
|
|||
|
Почти даром |
Ступенчатая | Ручное | 500 x 500 | 500 | 41 x 1.3 x 5800 |
Цена с НДС
1 346 150 ₽ /шт
1 979 632 ₽
-32%
|
||
| Инвертор | Гидравлическое | 500 x 500 | 500 | 41 x 1.3 x 5800 |
Цена с НДС
1 919 346 ₽ /шт
2 258 054 ₽
-15%
|
Как выбрать ленточнопильный станок по металлу
Ленточнопильный станок по металлу выбирают по материалу, форме и сечению заготовки, углу реза и объему партии. Для прутка, трубы и профиля требования к полотну, закреплению и подаче различаются.
Рабочий диапазон следует проверять для нужного угла, а производительность оценивать вместе со временем загрузки, зажима и перемещения материала.
В каталоге CNC1 представлены полуавтоматические и автоматические станки MetalCraft серий GB, GZ и GNS. Основные различия связаны с циклом работы, возможностью косого реза и оснащением конкретного исполнения.
Какую серию выбрать под программу раскроя
-
GB – полуавтоматическая резка
Полуавтоматические ленточнопильные станки серии GB рассматривают для прямого реза. Уточните, какие движения рамы и операции зажима выполняются автоматически, а какие действия остаются оператору. При частой смене длины важны удобство выставления упора, загрузки и закрепления заготовки.
-
GZ – резка с поворотом рамы
Полуавтоматические станки с поворотной рамой серии GZ выбирают, когда кроме прямого реза нужны угловые соединения. Проверьте диапазон поворота, направление отсчета угла и допустимые сечения для каждой установки. Максимальная заготовка при прямом резе не определяет возможности косого реза.
-
GNS – повторяющиеся партии
Автоматические ленточнопильные станки серии GNS сравнивают по организации подачи и повторению цикла. Уточните задание длины и количества отрезков, ход подачи, остаток заготовки и требования к загрузке. Возможность пакетной резки проверяйте по оснащению зажима и форме материала.
-
IN и дополнительные опции
Исполнения с инвертором позволяют регулировать скорость движения полотна в установленном диапазоне. Обозначение IN не определяет весь состав поставки: отдельно уточните натяжение полотна, зажим для пакетной резки, удаление стружки и вспомогательное оснащение.
Что проверить в характеристиках и комплектации
-
Форма и размер заготовки
Сравнивайте паспортные значения для круга, прямоугольника и профиля при нужном угле. Учитывайте толщину стенки трубы, способ зажима и поддержку длинномерного материала.
-
Полотно и режимы
Длину, ширину и толщину ленты сверяйте с конкретной моделью. Материал полотна и шаг зубьев подбирают по марке металла и сечению заготовки. Скорость ленты и подачу пильной рамы согласуют между собой; одной мощности двигателя для выбора режима недостаточно.
-
Зажим и подача материала
Уточните ход тисков, устройство подачи и возможность удержания заготовки при выбранной схеме резания. Гидравлический зажим сам по себе не подтверждает пригодность для любого пакета труб или профилей.
-
СОЖ, стружка и обслуживание
Проверьте систему подачи жидкости в зону реза, очистку полотна и организацию удаления стружки. Для площадки заранее определите питание, место для загрузки длинномера, опоры и доступ для замены полотна.
Цена ленточнопильного станка зависит от рабочего диапазона, автоматизации и состава комплектации. Сопоставляйте предложения с одинаковым оснащением и условиями поставки.
Сменные ленточные пилы в кольцах подбирайте по размеру, материалу и условиям резания.
Подбор станка под заготовительный участок
Чтобы купить ленточнопильный станок по металлу под вашу номенклатуру, сообщите марку материала, форму и диапазон сечений, длину исходной заготовки и требуемых отрезков.
Укажите углы реза, размер партии, сменную загрузку и требования к поверхности и длине заготовок. Эти данные помогут специалистам СИЭНСИ ОДИН сопоставить серии GB, GZ и GNS и согласовать необходимое оснащение.
Отправьте запрос на info@cnc1.ru или позвоните 8 800 350-03-39. Наличие, срок поставки, доставку по России, пусконаладку и обучение уточняют в предложении.
