Как выбрать шлифовальный станок по металлу
Шлифовальный станок по металлу подбирают по форме обрабатываемой поверхности, размерам детали и требованиям чертежа. Для выбора важны допуски размеров, плоскостность или круглость, шероховатость и припуск после предыдущей операции. Эти данные определяют тип оборудования, способ закрепления и требования к абразивному инструменту.
В каталоге CNC1 представлены плоскошлифовальные, круглошлифовальные и бесцентрошлифовальные станки, а также оборудование для изготовления концевого инструмента. Сначала выберите технологию под деталь, затем сравнивайте модели по рабочему диапазону, управлению и оснащению.
Тип станка под форму детали и операцию
-
Плоские поверхности
Плоскошлифовальные станки выбирают для обработки плоскостей. Сопоставьте размеры и нагрузку стола, перемещения и высоту детали вместе с приспособлением. Если задача предполагает вращение заготовки на столе, изучите исполнения с круглым столом с учетом схемы обработки.
-
Поверхности тел вращения
У круглошлифовальных станков проверяют диапазон диаметров, длину обработки, способ установки и допустимую массу заготовки. Возможность внутреннего шлифования, обработки конусов и торцов уточняют по конструкции и комплектации конкретной модели.
-
Бесцентровое шлифование
Бесцентрошлифовальные станки рассматривают для обработки наружных поверхностей тел вращения с опорой заготовки на нож и ведущий круг. Подбор зависит от диаметра, длины и формы детали, способа подачи и требований к циклу. Пригодность этой схемы оценивают по конкретной номенклатуре.
-

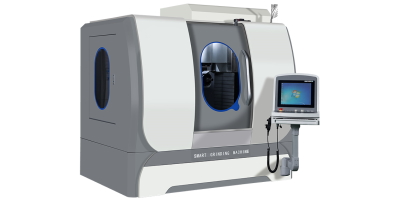

Изготовление концевого инструмента
Станки для производства концевого инструмента подбирают по геометрии заготовок и перечню операций. Уточните рабочие оси, закрепление, программное обеспечение и оснащение для нужного типа инструмента. Требования к этой задаче следует задавать отдельно от шлифования обычных деталей.
Что проверить в характеристиках и комплектации
-
Заготовка, закрепление и требования к результату
Учитывайте деталь вместе с приспособлением и пространством для прохода круга. Для плоского шлифования проверьте применимость магнитной плиты к материалу и форме заготовки; иной способ закрепления согласуйте отдельно.
Передайте материал, твердость, припуск, допуски и требования к поверхности. Достижимые показатели оценивают с учетом круга, правки, закрепления и режима; паспортная точность перемещений не заменяет проверку технологической задачи.
-
Круг и его подготовка
Сверьте допустимые размеры круга, посадку, рабочие скорости и совместимость с материалом детали. Уточните устройства для правки и балансировки, оправки, фланцы и их включение в поставку.
-
Подачи, индикация и управление
Сопоставьте ручные и автоматизированные перемещения, УЦИ или ЧПУ с частотой переналадки и размером партии. Проверьте доступные циклы, шаг подачи и возможности контроля процесса конкретной модели.
-
Охлаждение и очистка
Уточните систему подачи жидкости, фильтрацию и удаление продуктов шлифования. Для длительной работы важны обслуживание системы, доступ к фильтрам и подготовка площадки по документации станка.
Цена шлифовального станка зависит от типа оборудования, рабочего диапазона и состава оснащения. Сравнивайте предложения с одинаковыми системами управления, оснасткой, охлаждением и комплектом принадлежностей, отдельно учитывая доставку и работы по запуску.
Подбор шлифовального оборудования под чертеж
Чтобы купить шлифовальный станок по металлу под вашу задачу, направьте чертеж, сведения о материале и заготовке, перечень обрабатываемых поверхностей и планируемый выпуск.
Укажите состояние детали после предыдущих операций и допустимое время переналадки. Специалисты СИЭНСИ ОДИН помогут сопоставить технологию, рабочую зону и комплектацию.
Отправьте запрос на info@cnc1.ru или позвоните 8 800 350-03-39. Наличие, срок поставки, доставку по России, пусконаладку и обучение согласуют в предложении.
