Как выбрать электроэрозионный станок по задаче обработки
Электроэрозионный станок подбирают по геометрии детали: сквозному контуру, объемной полости или отверстию. Электроэрозионная обработка применяется к токопроводящим материалам и позволяет снимать материал электрическими разрядами в рабочей жидкости.
При выборе важны не только размеры заготовки, но и требования к поверхности, электроду и организации процесса.

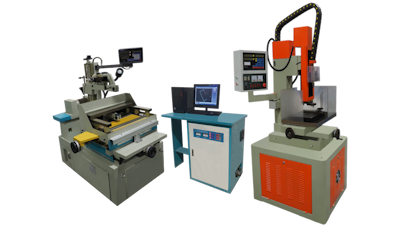

В каталоге CNC1 представлены проволочно-вырезные, копировально-прошивные станки и электроэрозионные супердрели. Сначала определите способ получения нужной формы, затем сравнивайте модели внутри соответствующей группы.
Контур, полость или отверстие
-
Проволочно-вырезная обработка
Проволока служит электродом для вырезания сквозных контуров. В разделе проволочно-вырезных станков DK77 и других сериях сравнивайте высоту заготовки, ходы осей, тип и диаметр проволоки, ее подачу и допустимую конусность. Для замкнутого внутреннего контура предусмотрите условия заправки проволоки и стартовое отверстие.
-
Копировально-прошивная обработка
Копировально-прошивные станки формируют полости с помощью электрода заданной формы. При подборе учитывайте геометрию полости, изготовление и износ электрода, рабочие перемещения, размеры ванны и организацию промывки. Форму электрода и режимы согласуют с требованиями к готовой детали.
-
Электроэрозионное сверление

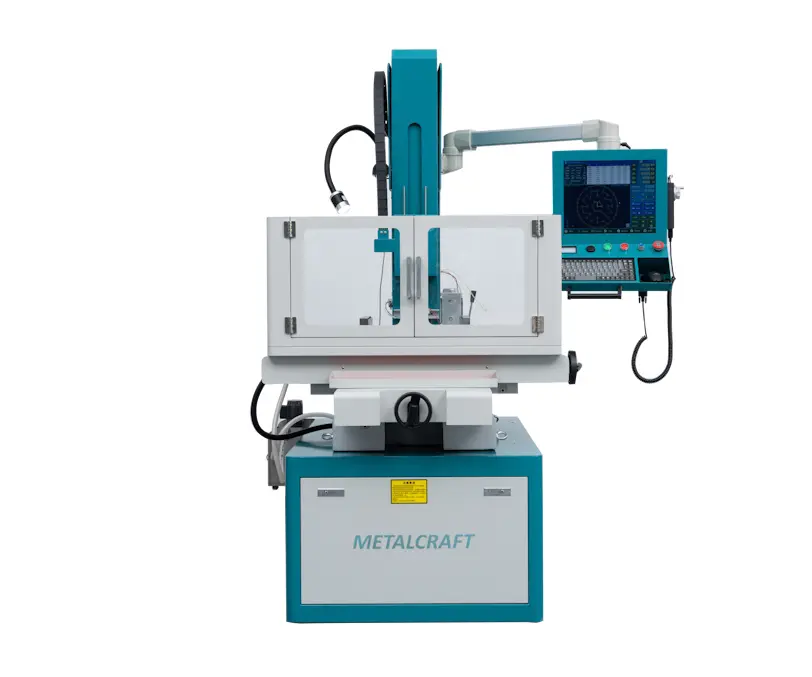

Супердрели выбирают для получения отверстий в токопроводящих материалах, в том числе стартовых отверстий перед проволочной обработкой. Проверяйте диапазон диаметров, глубину, ход рабочего органа, требования к электроду и подаче жидкости. Минимальный диаметр относится к конкретному исполнению станка.
Какие параметры сопоставить перед покупкой
-
Рабочая зона и закрепление
Размер стола, ходы осей и допустимые размеры заготовки проверяйте отдельно. Учитывайте массу детали вместе с приспособлением, доступ электрода и место для подвода рабочей жидкости.
-
Точность, поверхность и производительность
Передайте допуски и требования к шероховатости, указав материал и толщину или глубину обработки. Точность позиционирования не равна точности готовой детали. Необходимость последующей доводки оценивают по требованиям чертежа.
Сравнивайте режимы при одинаковых условиях: материале, толщине, требуемой поверхности и числе проходов. Скорость проволочной резки и скорость съема при объемной прошивке характеризуют разные процессы и не сопоставляются напрямую.
-
Рабочая жидкость и очистка
Уточните предписанный диэлектрик, способ промывки, фильтрацию и состав станции очистки. Жидкость и расходные материалы подбирают по технологии и документации конкретной модели.
-
Управление, комплектация и установка
Проверьте поддерживаемые программы и форматы, набор осей, средства привязки, оснастку и включенные расходники. Для площадки заранее согласуйте питание, установку, обслуживание и условия разгрузки.
При электроэрозионной обработке электрод не режет заготовку как фреза, однако это не гарантирует полного отсутствия деформаций или изменений поверхности. Требуемый результат оценивают с учетом технологии, режимов и закрепления.
Цена электроэрозионного станка зависит от типа оборудования, рабочей зоны, системы управления и оснащения. Сравнивайте стоимость при одинаковой комплектации и составе работ.
Для дальнейшей эксплуатации заранее уточните совместимые расходные материалы для электроэрозионных станков.
Подбор эрозионного оборудования под чертеж
Чтобы купить электроэрозионный станок под вашу задачу, направьте чертеж или модель детали, материал, размеры и массу заготовки, допуски и требования к поверхности.
Укажите объем выпуска и какие операции уже выполняются на участке. Специалисты СИЭНСИ ОДИН помогут выбрать тип обработки и сопоставить рабочую зону, оснащение и состав поставки.
Запрос можно отправить на info@cnc1.ru или обсудить по телефону 8 800 350-03-39. Срок поставки, доставку по России, пусконаладку и обучение согласуют в предложении.
