| Артикул | Скачать ТКП | Конусность / толщина обработки | Шероховатость Ra, мкм | Размеры рабочего стола, мм | Перемещение по осям, мм | Макс. вес детали, кг | Макс. высота детали, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 450 x 340 | 250x200 | 300 | 300 | Цена с НДС
1 093 798 ₽ /шт
1 286 821 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 630 x 380 | 450x450 | 300 | 400 | Цена с НДС
1 221 315 ₽ /шт
1 436 841 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 826 x 526 | 500x350 | 300 | 400 | Цена с НДС
1 233 866 ₽ /шт
1 451 607 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 850 х 580 | 550x450 | 450 | 400 | Цена с НДС
1 294 013 ₽ /шт
1 522 368 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 985 x 640 | 600x450 | 400 | 400 | Цена с НДС
1 420 933 ₽ /шт
1 671 686 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 960 x 680 | 630x500 | 800 | 500 | Цена с НДС
1 508 192 ₽ /шт
1 774 343 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 1190 x 780 | 800x500 | 600 | 600 | Цена с НДС
1 793 812 ₽ /шт
2 110 367 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 1170 x 780 | 800x630 | 950 | 600 | Цена с НДС
1 850 076 ₽ /шт
2 176 560 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 1420 x 900 | 1000x630 | 800 | 800 | Цена с НДС
2 425 107 ₽ /шт
2 853 067 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 1350 x 980 | 1000x800 | 1000 | 800 | Цена с НДС
2 471 803 ₽ /шт
2 908 004 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 1600 x 1150 | 1200x1000 | 1500 | 1100 | Цена с НДС
3 131 528 ₽ /шт
3 684 150 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 1900 x 1500 | 1400x1200 | 1800 | 1000 | Цена с НДС
4 972 141 ₽ /шт
5 849 578 ₽
-15%
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 2560 x 1800 | 2000x1600 | 6000 | 800 |
Цена по запросу
|
|||
| ±15° / 100 мм | 1.6 - многопроходная / 2 - однопроходная | 3000 x 2200 | 2500x2000 | 10000 | 800 |
Цена по запросу
|
Как выбрать электроэрозионный станок DK77

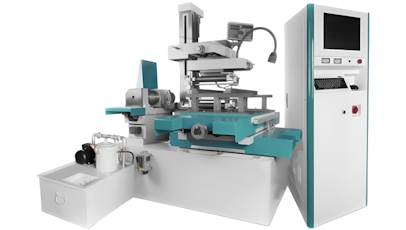

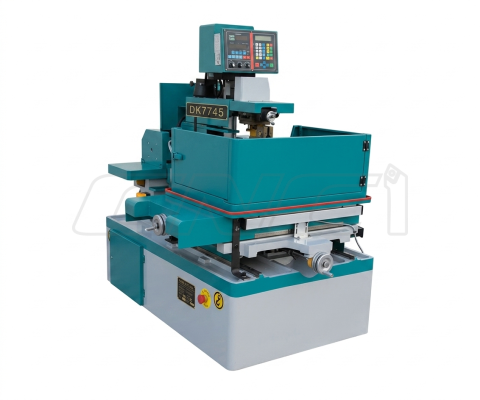

Электроэрозионные проволочно-вырезные станки MetalCraft DK77 используют для вырезания контуров в токопроводящих заготовках, в том числе из закаленной стали и твердых сплавов. В каталоге представлены исполнения LK и Premium (PLUS). Таблица выше поможет сравнить рабочую зону и допустимые параметры заготовки.
Видеообзор станков MetalCraft DK77
Какие параметры сравнить
-

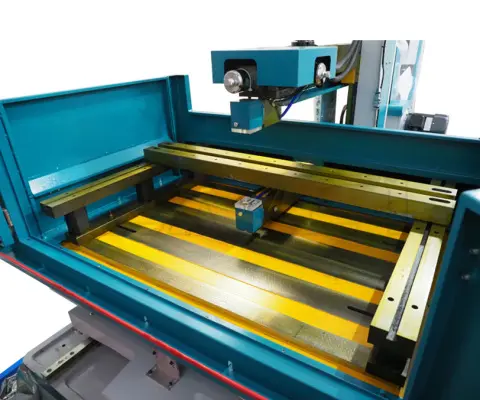

Ходы осей и размеры стола
Проверьте, укладывается ли весь контур реза в ходы X и Y. По размерам стола отдельно оцените, поместится ли заготовка вместе с крепежом. Сверьте высоту и массу детали с пределами выбранной модели.
-
Разница между LK и Premium
Больший стол не означает больший ход по каждой оси. Например, у DK7735-LK стол 630 × 380 мм, а ходы X/Y – 450 × 450 мм. У DK7740 Premium стол 826 × 526 мм, а ходы – 500 × 350 мм. При требуемом ходе Y 400 мм из этих двух моделей по этой оси подходит LK.
-
Шероховатость и число проходов
Для представленных LK и Premium в таблице указано Ra 2 мкм при одном проходе и Ra 1,6 мкм при нескольких. Сверьте Ra с чертежом, а допуск размера проверьте отдельно: шероховатость характеризует поверхность детали.
-
Конусность реза и проволока
Для наклонного контура сравнивайте угол конусности вместе с толщиной заготовки. В таблице ±15° указано для толщины 100 мм. Диаметр молибденовой проволоки сверяйте по карточке станка: у проверенных исполнений в стандартной комплектации указано 0,18 мм.
Подбор станка под чертеж
Пришлите чертеж или укажите материал, габариты и массу заготовки, толщину в зоне реза, допуск и требуемую шероховатость. Если нужен наклонный рез, добавьте угол. Сравним подходящие модели DK77 и уточним комплектацию и условия поставки.
