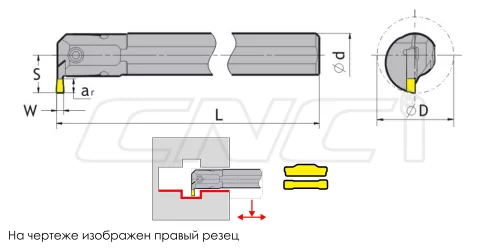

| Артикул | Бренд | Исполнение | Dmin, мм | Сечение резца d, мм | Длина резца L, мм | S, мм | Ширина канавки W, мм | Глубина канавки ar, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|---|
| Sant | L (левое) | 1 | 20 | 180 | 15.2 | 2.5 | 5 |
Цена с НДС
1 825 ₽ /шт
1 984 ₽
-8%
|
||
| Sant | R (правое) | 2 | 20 | 180 | 15.2 | 2.5 | 5 |
Цена с НДС
2 130 ₽ /шт
2 315 ₽
-8%
|
||
| Sant | L (левое) | 3 | 20 | 180 | 15.2 | 3 | 5 |
Цена с НДС
1 548 ₽ /шт
1 984 ₽
-22%
|
||
| Sant | R (правое) | 4 | 20 | 180 | 15.2 | 3 | 5 |
Цена с НДС
1 825 ₽ /шт
1 984 ₽
-8%
|
||
| Sant | L (левое) | 5 | 25 | 200 | 20.3 | 2.5 | 7 |
Цена с НДС
1 904 ₽ /шт
2 070 ₽
-8%
|
||
| Sant | R (правое) | 6 | 25 | 200 | 20.3 | 2.5 | 7 |
Цена с НДС
1 904 ₽ /шт
2 070 ₽
-8%
|
||
| Sant | L (левое) | 7 | 25 | 200 | 20.3 | 3 | 7 |
Цена с НДС
1 842 ₽ /шт
2 070 ₽
-11%
|
||
| Sant | R (правое) | 8 | 25 | 200 | 20.3 | 3 | 7 |
Цена с НДС
1 904 ₽ /шт
2 070 ₽
-8%
|
||
| Sant | L (левое) | 9 | 25 | 200 | 21.5 | 4 | 8 |
Цена с НДС
1 904 ₽ /шт
2 070 ₽
-8%
|
||
| Sant | R (правое) | 10 | 25 | 200 | 21.5 | 4 | 8 |
Цена с НДС
1 792 ₽ /шт
1 948 ₽
-8%
|
||
| Sant | L (левое) | 11 | 25 | 200 | 21.5 | 5 | 8 |
Цена с НДС
1 842 ₽ /шт
2 070 ₽
-11%
|
||
| Sant | R (правое) | 12 | 25 | 200 | 21.5 | 5 | 8 |
Цена с НДС
1 951 ₽ /шт
2 192 ₽
-11%
|
||
| Sant | L (левое) | 13 | 25 | 180 | 21.5 | 6 | 8 |
Цена с НДС
1 904 ₽ /шт
2 070 ₽
-8%
|
||
| Sant | R (правое) | 14 | 25 | 200 | 21.5 | 6 | 8 |
Цена с НДС
1 904 ₽ /шт
2 070 ₽
-8%
|
||
| Sant | L (левое) | 15 | 32 | 250 | 25.3 | 2.5 | 9 |
Цена с НДС
2 956 ₽ /шт
3 213 ₽
-8%
|
||
| Sant | R (правое) | 16 | 32 | 250 | 25.3 | 2.5 | 9 |
Цена с НДС
2 956 ₽ /шт
3 213 ₽
-8%
|
||
| Sant | R (правое) | 17 | 32 | 250 | 25.3 | 3 | 9 |
Цена с НДС
2 956 ₽ /шт
3 213 ₽
-8%
|
||
| Sant | L (левое) | 18 | 32 | 250 | 27.5 | 4 | 11 |
Цена с НДС
3 020 ₽ /шт
3 283 ₽
-8%
|
||
| Sant | R (правое) | 19 | 32 | 250 | 27.5 | 4 | 11 |
Цена с НДС
2 956 ₽ /шт
3 213 ₽
-8%
|
||
| Sant | L (левое) | 20 | 32 | 250 | 27.5 | 5 | 11 |
Цена с НДС
3 113 ₽ /шт
3 498 ₽
-11%
|
||
| Sant | R (правое) | 21 | 32 | 250 | 27.5 | 5 | 11 |
Цена с НДС
2 956 ₽ /шт
3 213 ₽
-8%
|
||
| Sant | L (левое) | 22 | 40 | 300 | 33.5 | 4 | 13 |
Цена с НДС
5 255 ₽ /шт
5 712 ₽
-8%
|
||
| Sant | R (правое) | 23 | 40 | 300 | 33.5 | 4 | 13 |
Цена с НДС
5 255 ₽ /шт
5 712 ₽
-8%
|
||
| Sant | L (левое) | 24 | 40 | 300 | 33.5 | 5 | 13 |
Цена с НДС
5 255 ₽ /шт
5 712 ₽
-8%
|
||
| Sant | R (правое) | 25 | 40 | 300 | 33.5 | 5 | 13 |
Цена с НДС
5 255 ₽ /шт
5 712 ₽
-8%
|

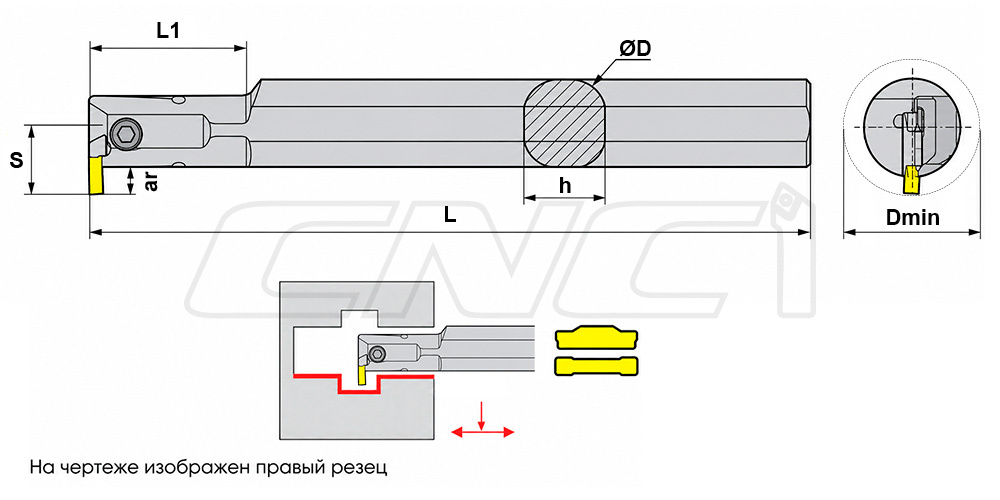

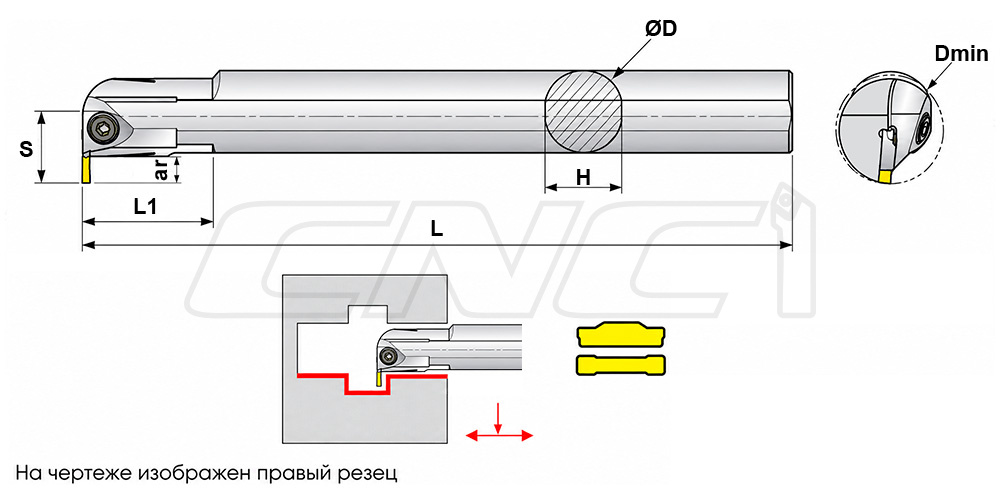

| Артикул | Бренд | Исполнение | Сечение резца D, мм | Длина резца L, мм | Длина резца L1, мм | h, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| CNCONE | R (правое) | 12 | 100 | 18 | 11 |
Цена с НДС
2 098 ₽ /шт
2 280 ₽
-8%
|
||
| CNCONE | R (правое) | 16 | 125 | 18 | 15 |
Цена с НДС
2 098 ₽ /шт
2 280 ₽
-8%
|
||
| CNCONE | R (правое) | 20 | 150 | 18 | 19 |
Цена с НДС
2 098 ₽ /шт
2 280 ₽
-8%
|
||
| CNCONE | R (правое) | 12 | 100 | 25 | 11 |
Цена с НДС
2 267 ₽ /шт
2 464 ₽
-8%
|
||
| CNCONE | R (правое) | 16 | 125 | 25 | 15 |
Цена с НДС
2 267 ₽ /шт
2 464 ₽
-8%
|
||
| CNCONE | R (правое) | 20 | 150 | 25 | 19 |
Цена с НДС
2 267 ₽ /шт
2 464 ₽
-8%
|
||
| CNCONE | R (правое) | 16 | 135 | 38 | 15 |
Цена с НДС
2 771 ₽ /шт
3 012 ₽
-8%
|
||
| CNCONE | R (правое) | 20 | 150 | 38 | 19 |
Цена с НДС
2 771 ₽ /шт
3 012 ₽
-8%
|
||
| CNCONE | R (правое) | 25 | 160 | 38 | 24 |
Цена с НДС
2 776 ₽ /шт
3 559 ₽
-22%
|
| Артикул | Бренд | Исполнение | Сечение резца d, мм | Длина резца L, мм | S, мм | Ширина канавки W, мм | Глубина канавки ar, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
| MetalCraft | L (левое) | 16 | 180 | 12.6 | 1.5 | 5 |
Цена с НДС
736 ₽ /шт
800 ₽
-8%
|
||
| HardForce | R (правое) | 20 | 150 | 14 | 2 | 4.5 |
Цена с НДС
4 503 ₽ /шт
4 895 ₽
-8%
|

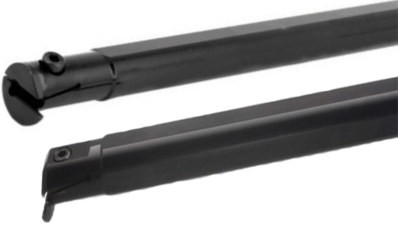

Резец для внутренних канавок применяют для выборки кольцевых проточек, посадочных и технологических канавок внутри отверстия на токарных станках и токарных центрах с ЧПУ. В каталоге представлены державки со сменными пластинами для серийной и единичной обработки. Канавочный резец для внутренних канавок подбирают не только по ширине проточки: критичны минимальный диаметр отверстия Dmin, глубина канавки, сечение хвостовика, рабочий вылет и исполнение R/L.
Как подобрать державку
Чтобы державка для внутренних канавок обеспечивала стабильную обработку, сначала сверяют геометрию детали и параметры инструмента:
- Dmin – минимальный диаметр растачивания;
- W и ar – ширину и глубину канавки;
- диаметр или сечение хвостовика, общую длину и допустимый вылет;
- правое или левое исполнение;
- тип и размер сменной твердосплавной пластины, способ ее крепления.
Для внутренней обработки особенно важна жесткость системы. Чем меньше рабочий вылет державки, тем ниже риск вибраций и отклонения инструмента; подвод СОЖ к зоне резания помогает удалять стружку из отверстия. Поэтому резец токарный для внутренних канавок следует выбирать с запасом по доступу к зоне обработки, но без избыточной длины вылета.
Совместимость резца и пластины

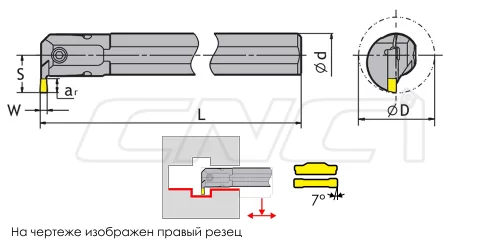

Державка для обработки внутренних канавок должна соответствовать обозначению устанавливаемой пластины и требуемой ширине резания. Для разных задач применяются серии MGIVR/MGIVL, SIGER/SIGEL, QER/QEL, TTIR/TTIL и другие исполнения. Резец токарный канавочный для внутренних канавок может быть правым или левым; это учитывают вместе с направлением подачи и компоновкой узла.
Если нужен резец для обработки внутренних канавок под конкретный чертеж, ориентируйтесь на Dmin, W, глубину, диаметр державки и тип пластины. Резец расточный для внутренних канавок также проверяют по доступному диаметру отверстия и вылету, чтобы исключить контакт корпуса с деталью.
Заказ и поставка
Система обозначения резцов (державок) для внутренних канавок
