Токарные центры вращающиеся
Облегченные вращающиеся токарные центры

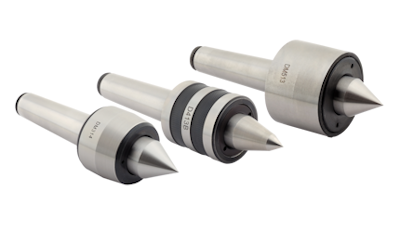

Облегченные вращающиеся центры DM31 (бренд Zegyo) и LC-CNC, LC-HSB, LC-PLD (бренд OLICNC) используются для фиксации и точного базирования заготовки при токарной прецизионной обработке на высокоскоростных режимах резания. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося конусовидного упора с углом при вершине 60°. Вращение упора осуществляется при помощи шарикового подшипника, встроенного в корпус оснастки. Токарные центры изготовлены из закаленной легированной стали.

Артикул | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена (С НДС) |
Купить |
|
Центр вращающийся, облегченный, высокоточный, конус Морзе №1 | MT1 | 34 | 12.065 | 18 | 115 | 20.3 |
-
+
|
|
|
Центр вращающийся, облегченный, высокоточный, конус Морзе №2 | MT2 | 45 | 17.78 | 25 | 129.6 | 28.6 |
-
+
|
|
|
Центр вращающийся, облегченный, высокоточный, конус Морзе №3 | MT3 | 52 | 23.825 | 28 | 161.7 | 32.5 |
-
+
|
|
|
Центр вращающийся, облегченный, высокоточный, конус Морзе №4 | MT4 | 60 | 31.267 | 32 | 191.7 | 36.5 |
-
+
|
|
|
Центр вращающийся, облегченный, высокоточный, конус Морзе №5 | MT5 | 80 | 44.399 | 45 | 244.5 | 50.8 |
-
+
|
|
|
Центр вращающийся, облегченный, высокоточный, конус Морзе №6 | MT6 | 130 | 63.348 | 75 | 350.5 | 74.8 |
-
+
|
|
|
Центр вращающийся, конус Морзе №2 | MT2 | 46 | 17.78 | 24 | 140 | 28 |
-
+
|
|
|
Центр вращающийся, конус Морзе №3 | MT3 | 59 | 23.825 | 28 | 170 | 38 |
-
+
|
|
|
Центр вращающийся, конус Морзе №4 | MT4 | 64 | 31.267 | 31 | 198 | 45 |
-
+
|
|
|
Центр вращающийся, конус Морзе №5 | MT5 | 78 | 44.399 | 44 | 245 | 52 |
-
+
|
|
|
Центр вращающийся высокоскоростной, конус Морзе №2 | MT2 | 46 | 17.78 | 24 | 140 | 28 |
-
+
|
|
|
Центр вращающийся высокоскоростной, конус Морзе №3 | MT3 | 59 | 23.825 | 28 | 170 | 38 |
-
+
|
|
|
Центр вращающийся высокоскоростной, конус Морзе №4 | MT4 | 64 | 31.267 | 31 | 198 | 45 |
-
+
|
|
|
Центр вращающийся высокоскоростной, конус Морзе №5 | MT5 | 78 | 44.399 | 44 | 245 | 52 |
-
+
|
|
|
Центр вращающийся облегченный, высокоточный, конус Морзе №2 | MT2 | 45 | 17.78 | 25 | 129.6 | 28.6 |
-
+
|
|
|
Центр вращающийся облегченный, высокоточный, конус Морзе №3 | MT3 | 52 | 23.825 | 28 | 160.2 | 32 |
-
+
|
|
|
Центр вращающийся облегченный, высокоточный, конус Морзе №4 | MT4 | 60 | 31.267 | 32 | 191.7 | 36.5 |
-
+
|
|
|
Центр вращающийся облегченный, высокоточный, конус Морзе №5 | MT5 | 80 | 44.399 | 45 | 244.5 | 50.8 |
-
+
|
Токарные центры вращающиеся высокоточные
Вращающиеся центры серии LC-NT (New Type) используются для фиксации и точного базирования заготовки при токарной на высокоскоростных режимах резания. Данная серия ориентирована прежде всего на высокоточную обработку легких заготовок. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося
конусовидного упора. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в корпус оснастки. Токарные центры LC-NT изготовлены из легированной стали.

Артикул | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена (С НДС) |
Купить |
|
Центр вращающийся, конус Морзе №2 | MT2 | 32 | 17.78 | 26 | 132 | 35 |
-
+
|
|
|
Центр вращающийся, конус Морзе №3 | MT3 | 41 | 23.825 | 35 | 166 | 44 |
|
|
|
Центр вращающийся, конус Морзе №4 | MT4 | 47 | 31.267 | 40 | 200 | 51 |
|
|
|
Центр вращающийся, конус Морзе №5 | MT5 | 65 | 44.399 | 52 | 262 | 72 |
|
Вращающиеся токарные центры Стандарт
Вращающиеся центры серии D41 используются для фиксации и точного базирования заготовки при токарной на высокоскоростных режимах резания. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося конусовидного упора с углом при вершине 60°. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в корпус оснастки. Токарные центры D41 изготовлены из закаленной легированной стали.

Артикул | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена (С НДС) |
Купить |
|
Центр вращающийся, конус Морзе №1 | MT1 | 34 | 12.065 | 18 | 115 | 20 |
-
+
|
|
|
Центр вращающийся, конус Морзе №2 | MT2 | 45 | 17.78 | 25 | 145 | 26 |
-
+
|
|
|
Центр вращающийся, конус Морзе №3 | MT3 | 52 | 23.825 | 28 | 170 | 30 |
-
+
|
|
|
Центр вращающийся, конус Морзе №4 | MT4 | 60 | 31.267 | 32 | 205.7 | 34.7 |
-
+
|
|
|
Центр вращающийся, конус Морзе №5 | MT5 | 77 | 44.399 | 45 | 254 | 45 |
-
+
|
Вращающиеся токарные центры с твердосплавной вставкой
Вращающиеся центры серии D41A используются для фиксации и точного базирования заготовки при токарной на высокоскоростных режимах резания. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося конусовидного упора с углом при вершине 60°. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в корпус оснастки. Токарные центры D41A изготовлены из закаленной легированной стали с твердосплавной вставкой, которая увеличивает срок службы оснастки.

Артикул | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | d1, мм | L, мм | L1, мм | Цена (С НДС) |
Купить |
|
Центр вращающийся с твердосплавной вставкой, конус Морзе №2 | MT2 | 45 | 17.78 | 25 | 12 | 145 | 26 |
-
+
|
|
|
Центр вращающийся с твердосплавной вставкой, конус Морзе №3 | MT3 | 52 | 23.825 | 28 | 15 | 170 | 30 |
-
+
|
|
|
Центр вращающийся с твердосплавной вставкой, конус Морзе №4 | MT4 | 60 | 31.267 | 32 | 18 | 205.7 | 34.7 |
-
+
|
|
|
Центр вращающийся с твердосплавной вставкой, конус Морзе №5 | MT5 | 77 | 44.399 | 45 | 24 | 254 | 45 |
-
+
|
Вращающиеся токарные центры с удлиненной вершиной
Вращающиеся центры серии D41B используются для фиксации и точного базирования заготовки при токарной на высокоскоростных режимах резания. Конструкция центра состоит из хвостовика в виде конуса Морзе и вращающегося конусовидного упора с углом при вершине 60°. Конусовидный упор удлиненной формы позволяет обрабатывать на крупногабаритных станках заготовки малого размера. Вращение упора осуществляется при помощи шариковых подшипников, встроенных в корпус оснастки. Токарные центры D41B изготовлены из закаленной легированной стали.

Артикул | Наименование | Конус Морзе | D, мм | D1, мм | d, мм | L, мм | L1, мм | Цена (С НДС) |
Купить |
|
Центр вращающийся с удлиненной вершиной, конус Морзе №2 | MT2 | 40 | 17.78 | 18 | 141 | 28.5 |
-
+
|
|
|
Центр вращающийся с удлиненной вершиной, конус Морзе №3 | MT3 | 45 | 23.825 | 22 | 168 | 36.5 |
-
+
|
|
|
Центр вращающийся с удлиненной вершиной, конус Морзе №4 | MT4 | 45 | 31.267 | 22 | 190 | 36.5 |
-
+
|
|
|
Центр вращающийся с удлиненной вершиной, конус Морзе №5 | MT5 | 78 | 44.399 | 40 | 267.5 | 62 |
-
+
|
Общие сведения
Надежное крепление заготовки - фактор, непосредственно влияющий на качество выполняемой операции. При обработке на токарном станке заготовка фиксируется одним из двух способов:- Односторонний способ крепления, применяемый при работе с малогабаритными заготовками на низких скоростях вращения шпинделя. Зажим заготовки выполняется кулачками токарного патрона со стороны передней бабки станка.
- Заготовка зажимается с двух сторон: со стороны передней и задней бабки станка. Со стороны передней бабки болванка зажимается кулачками патрона, со стороны задней бабки прижимается токарным центром.


Токарный центр - оснастка для точного центрирования и крепления заготовки, в зависимости от конструкции используется на низко- и высокоскоростных режимах резания.
Область применения:
- Обработка длинных болванок (длина заготовки больше ее диаметра в 5 и более раз)
- Обработка тяжелых заготовок в условиях больших оборотов и подачи
- Токарные операции, требующие снятия большого объема металла
Токарный центр состоит из упорного конуса (1) и хвостовика (2). Упорный конус - рабочая область токарного центра, которая прижимает заготовку со стороны торца. Хвостовик стандартно изготовлен в виде конуса Морзе определенного размера (№1, №2, №3 и др.). Хвостовик Морзе методом самозаклинивания обеспечивает надежное крепление оснастки в пиноли задней бабки токарного станка.



Токарные центры эксплуатируются в условиях высоких механических и температурных нагрузок, поэтому изготавливаются из закаленной легированной стали. При повышенных оборотах шпинделя упорного конуса постепенно изнашивается, что в итоге приведет к замене оснастки. Эту проблему обычно решают двумя способами: либо используют смазку, либо применяют центры с добавлением твердого сплава.

Твердый сплав добавляется в рабочую зону токарного центра (упорный конус) одним из двух способов:
- В виде покрытия: на упорный конус из закаленной легированной стали наплавляется слой твердого сплава
- В виде вставки: упорный конус из твердого сплава впаивается в основной корпус токарного центра
В сравнении с другими видами инструментальной стали твердосплавной материал имеет более высокие параметры твердости, износостойкости, стойкости (время непрерывной работы), теплостойкости и теплопроводности. В совокупности эти характеристики не только увеличивают срок службы оснастки, но и увеличивают эффективность выполняемых токарных операций.
Типы токарных центров
В зависимости от конструкции токарные центры бывают нескольких типов. Эксплуатация каждого типа обладает своей спецификой и связана с ограничениями скоростных режимов резания.

1. Упорные центры

В процессе резания упорный центр остается неподвижным, вращается только болванка. При этом необходимо контролировать усилие зажима для свободного вращения заготовки при условии отсутствия радиального люфта.
При повышенных оборотах шпинделя в зоне контакта возникает перегрев, ведущий к снижению точности обработки или деформации заготовки. Поэтому эксплуатация упорных центров ограничена режимами резания.
2. Вращающиеся центры


Вращение рабочего конуса одновременно с заготовкой выполняется шариковыми подшипниками, встроенных в корпус оснастки. Такой принцип работы исключает перегрев в рабочей зоне. Для увеличения износостойкости оснастки используется наконечник, изготовленный из твердого сплава.
Вращающийся центр менее требователен к контролю усилия зажима заготовки. Даже при условии сильного зажима подшипник обеспечивает вращение конуса с установленной болванкой.
2.1. Типы вращающихся центров
В соответствии с ГОСТ 8742-75 вращающиеся токарные центры изготавливаются двух типов.Исполнения токарных центров
В зависимости от особенностей выполняемой операции и конструкции заготовки токарные центры производятся в нескольких исполнениях. Рассмотрим их виды и область применения.Токарные центры Zegyo

Наша компания предлагает станочную оснастку Zegyo по низким ценам, так как все поставки производятся непосредственно с завода-изготовителя. Оснастка постоянно поддерживается в наличии на нашем складе. Специалисты отдела продаж готовы ответить на все возникшие вопросы и помочь в подборе нужного оборудования.
