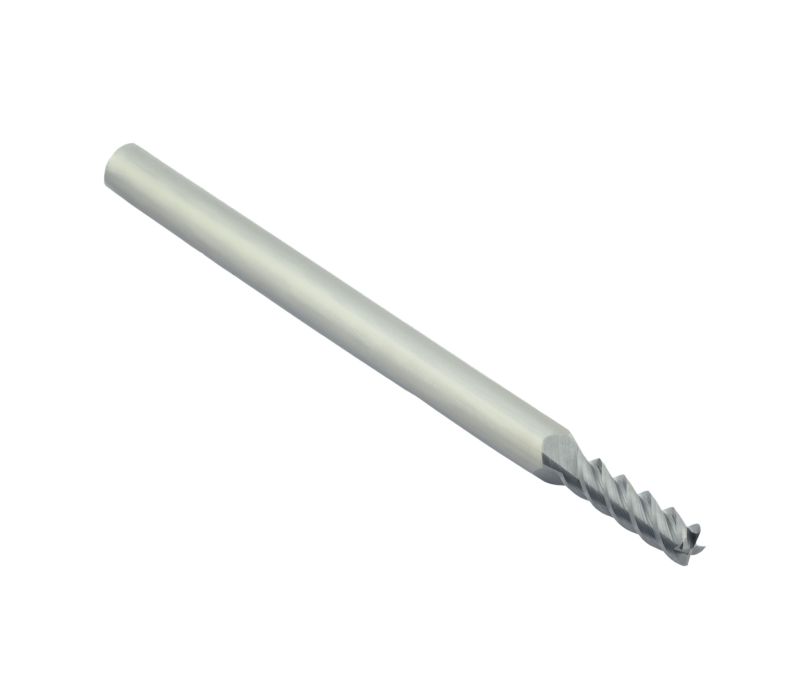

Фреза твердосплавная концевая 4-зубая Schwarzmaier N94S.Z4.03.04.11.57.45.F016 предназначена для фрезерования пазов и уступов. Применяется для обработки алюминия, цветных металлов и пластика. Фреза изготовлена из твердого сплава без нанесения защитного покрытия. Защитная фаска 0,2x45°. Угол подъема спирали 45°. Диаметр фрезы 3 мм, длина режущей части 11 мм, общая длина 57 мм. Тип хвостовика - цилиндрический (h6).
Характеристики
Общие параметры
Тип фрезы
N94S
Количество зубьев
4
Фаска
0.2x45°
Передний угол по периметру
12°
Угол наклона спирали
45°
Покрытие
Без покрытия
Обрабатываемый материал
D, мм
3
d, мм
4
L, мм
57
Lc, мм
11
Вы можете приобрести N94S.z4.03.04.11.57.45.F016 Фреза концевая твердосплавная для алюминия, цветных металлов и пластика в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - N94.
Рекомендуемые режимы резания для твердосплавных фрез серии N92, N93, N94
|
Обрабатываемый материал по ISO |
Твердость |
Вид обработки |
Глубина реза Ap,мм |
Ширина резания Ae,мм |
Vр, м/мин |
Подача на зуб Fz, мм/z |
||||||||||
|
Ø3 |
Ø4 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
Ø16 |
Ø20 |
|||||||||
| N | N1 |
Алюминий и деформируемые ал. сплавы с содержанием Si<7%: Д16, Д12, АД1, В95, AK94, Амг-4 |
<400 Н/мм2 |
паз |
1xØ |
1xØ |
300 (250-350) |
0.02 | 0.026 | 0.038 | 0.05 |
0.08 |
0.095 |
0.12 |
0.16 |
|
| уступ (черн) |
1.5xØ |
0.35xØ |
350 (300-400) |
0.022 |
0.03 |
0.045 |
0.06 |
0.092 |
0.11 |
0.15 |
0.18 |
|||||
| уступ (чист) |
Ap=Lреж |
0.02xØ |
500 (450-550) |
0.021 |
0.029 |
0.043 |
0.057 |
0.088 |
0.106 |
0.14 |
0.18 |
|||||
| N2 |
Литейные алюминиевые сплавы с содержанием Si >7%: Силумин, АК21М2.5Н2.5, АЛ4М |
≤600 Н/мм2 |
паз |
1xØ | 1xØ |
160 (120-200) |
0.017 |
0.022 |
0.033 |
0.044 |
0.06 |
0.072 | 0.1 | 0.12 | ||
|
уступ (черн) |
1.5xØ | 0.35xØ |
190 (160-220) |
0.019 |
0.025 |
0.038 | 0.051 |
0.069 |
0.083 |
0.11 |
0.14 | |||||
|
уступ (чист) |
Ap=Lреж | 0.02xØ |
300 (270-330) |
0.018 |
0.024 |
0.036 |
0.048 |
0.066 |
0.079 |
0.11 |
0.13 |
|||||
| N3 |
Медь, бронза, латунь: БрА9ЖЗЛ, БрА10Ж4Н4Л, ЛО60-1, ЛС59-3, ЛОМш70-1-0.05 |
≤850 Н/мм2 |
паз |
1xØ |
1xØ |
180 (140-200) |
0.017 | 0.022 | 0.033 | 0.044 | 0.06 | 0.07 | 0.1 | 0.12 | ||
|
уступ (черн) |
1.5xØ |
0.35xØ |
220 (190-240) |
0.019 | 0.025 | 0.038 | 0.05 | 0.068 | 0.081 | 0.1 | 0.14 | |||||
|
уступ (чист) |
Ap=Lреж |
0.02xØ |
300 (270-330) |
0.018 |
0.024 |
0.036 | 0.048 | 0.066 | 0.079 | 0.11 | 0.13 | |||||
| Формулы для расчета | |||
| Vр=π*D*n/1000 | n=1000*Vр/π*D | Vf=Fz*n*z | Fz=Vf/n*z |
n - обороты шпинделя, об/мин
Fz - подача на зуб, мм/зуб
Vf - минутная подача (подача стола), мм/мин
z - количество зубьев
