Предназначен для крупносерийного, массового и среднесерийного производства. Возможность автономной работы шпинделя и противошпинделя позволяет заметно сократить цикл обработки, увеличивая общую производительность на производстве.
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.

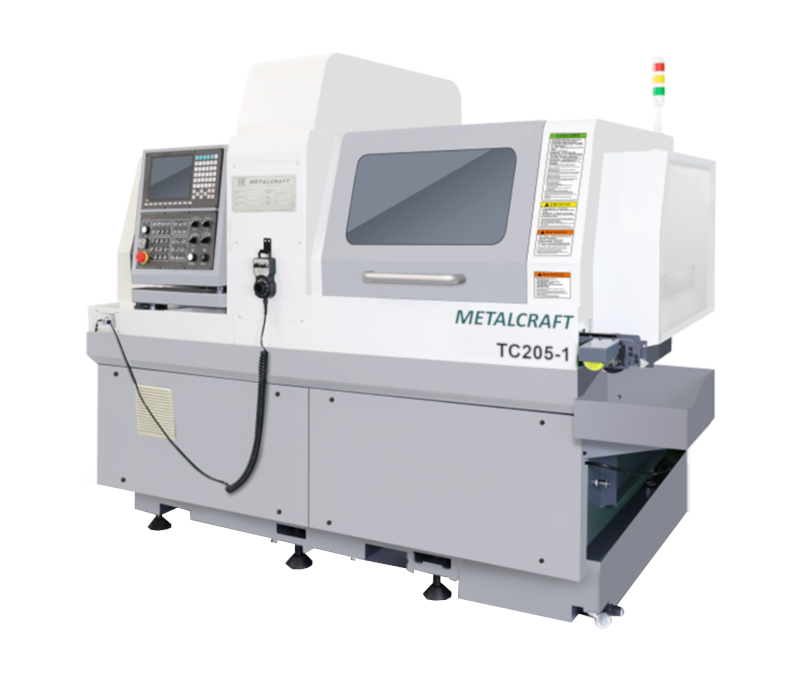

Особенности станка ТС205-IV:
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Выберите высокомоментный двигатель, высокую жесткость и высокопрочную направляющую для каждой оси и гнездо для установки инструмента для удовлетворения требований большого объема резки и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.
• применяется высокоточный встроенный электрический главный шпиндель, установленный в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• применяется высокоточный шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой или тип вращающейся направляющей втулки.
• применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• после установки автоматического устройства подачи прутка можно реализовать автоматическую обработку.
• подходит для сложной, малогабаритной, точной обработки тонких осей.
Характеристики
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система управления | FANUC Oi-TF Plus |
1 комп. |
| 2 | Контроллер ЧПУ | Fanuc (Япония) |
1 комп. |
| 3 | Сервомоторы и приводы осей X / Z | Fanuc (Япония) |
- |
| 4 | Привод шпинделя и энкодеры | Fanuc (Япония) |
- |
| 5 | Подшипники шпинделя и приводов класс P4 | NSK (Япония) , FAG (Германия) |
- |
| 6 | Шарико-винтовые пары, класса C3 | PMI/HIWIN (Тайвань) |
- |
| 7 | Направляющие станины | THK (Япония) |
- |
| 8 | Пневматические комплектубщие | AIRTAC (Тайвань) |
- |
| 9 | Система смазки | Baotn (Китай) |
1 шт. |
| 10 | Главные электрические компоненты | SCHNEIDER (Франция)/ IDEC (Япония) | - |
| 11 | Реле и переключатель хода | IDEC (Япония) | - |
| 12 | Главный шпиндель и противошпиндель: электрические, с осями C и функцией электромагнитного тормоза |
Включено в стоимость
|
1 шт. |
| 13 | Вращающаяся направляющая втулка главного шпинделя |
Включено в стоимость |
1 шт. |
| 14 | Невращающаяся направляющая втулка главного шпинделя |
Включено в стоимость |
1 шт. |
| 15 | Цанга главного шпинделя |
Включено в стоимость |
1 шт. |
| 16 |
Цанга противошпинделя шпинделя |
Включено в стоимость | 1 шт. |
| 17 | Цанга направляющей втулки |
Включено в стоимость |
1 шт. |
| 18 | Уловитель готовых деталей (включая конвейерную ленту) | Включено в стоимость |
1 шт. |
| 19 | Система подачи СОЖ | Включено в стоимость |
1 шт. |
| 20 | Сигнальная лампа |
Включено в стоимость |
1 шт. |
| 21 | Полная кабинетная защита |
Включено в стоимость |
- |
| 22 | Регулируемые опоры и комплект инструмента для монтажа станка |
Включено в стоимость |
1 комп. |
| 23 | Техническая документация | Включено в стоимость |
1 шт. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 24 | Барфидер CTG20 (устройства подачи прутка Ø20 мм, длина макс. 2,5 м) | По согласованию |
- |
| 25 | Стружкоуборочный конвейер | По согласованию |
- |
| 26 | СОЖ высокого давления | По согласованию |
- |
| 27 | Система удаления масляного тумана (рекомендуется выбрать совместно с СОЖ высокого давления) | По согласованию |
- |
| 28 | Дополнительный комплект оснастки | По согласованию |
- |
