Токарно-винторезные станки MetalCraft выполняют наружное и внутреннее точение, подрезание торцов, сверление, зенкование и нарезание метрической, дюймовой, модульной и питчевой резьбы. Оборудование подходит для штучного и мелкосерийного производства, мастерских, ремонтных цехов и учебных заведений.

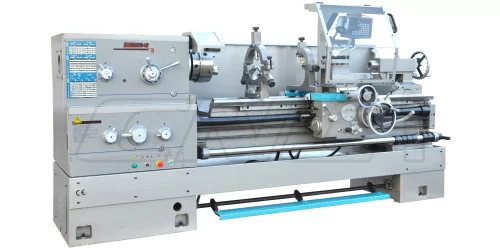

В каталоге представлены универсальные станки 16К20, 16К30 и 1М63 с расстоянием между центрами (РМЦ) от 1000 до 4000 мм.
| Артикул | Скачать ТКП | Макс. диаметр над станиной, мм | Макс. диаметр над суппортом, мм | Макс.длина заготовки (РМЦ), мм | Макс. длина точения, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|
| Ø420 | Ø220 | 1000 | 890 | Цена с НДС
1 830 340 ₽ /шт
2 153 341 ₽
-15%
|
|||
| Ø420 | Ø220 | 1500 | 1390 | Цена с НДС
2 020 447 ₽ /шт
2 376 996 ₽
-15%
|
|||
| Ø420 | Ø220 | 2000 | 1890 | Цена с НДС
2 265 845 ₽ /шт
2 665 700 ₽
-15%
|
|||
| Ø500 | Ø310 | 1000 | 850 | Цена с НДС
2 123 058 ₽ /шт
2 497 715 ₽
-15%
|
|||
| Ø500 | Ø310 | 1500 | 1350 | Цена с НДС
1 920 429 ₽ /шт
2 560 572 ₽
-25%
|
|||
| Ø500 | Ø310 | 2000 | 1850 | Цена с НДС
2 392 997 ₽ /шт
2 815 290 ₽
-15%
|
|||
| Ø630 | Ø370 | 1000 | 900 | Цена с НДС
3 530 008 ₽ /шт
4 152 951 ₽
-15%
|
|||
| Ø630 | Ø370 | 1500 | 1400 | Цена с НДС
3 795 080 ₽ /шт
4 464 800 ₽
-15%
|
|||
| Ø630 | Ø370 | 2000 | 1900 | Цена с НДС
4 168 251 ₽ /шт
4 903 825 ₽
-15%
|
|||
| Ø630 | Ø370 | 3000 | 2900 | Цена с НДС
4 782 161 ₽ /шт
5 626 072 ₽
-15%
|
|||
| Ø630 | Ø370 | 4000 | 3900 | Цена с НДС
6 056 711 ₽ /шт
7 125 542 ₽
-15%
|
Как выбрать токарно-винторезный станок по металлу
При подборе универсального токарного станка сопоставьте чертеж детали с рабочей зоной, шпинделем и диапазонами подач. Представленные в каталоге MetalCraft 16К20, 16К30 и 1М63 различаются допустимыми размерами заготовки и оснащением. Одного обозначения модели или расстояния между центрами для выбора недостаточно.
Какие параметры сопоставить с вашей задачей
-
Диаметр над станиной и суппортом
Проверяйте оба ограничения с учетом положения каретки при обработке. Например, у 16К20-1000 указаны Ø420 мм над станиной и Ø220 мм над суппортом. Поэтому для детали большого диаметра важно заранее проверить доступный участок обработки и размещение инструмента. Для более крупных заготовок сопоставьте характеристики 16К30 и 1М63.
-
РМЦ и фактическая длина точения
РМЦ – расстояние между центрами, а длина точения указана отдельным параметром. У 16К20-1000 это 1000 и 890 мм соответственно, у 1М63-4000 – 4000 и 3900 мм. При выборе учитывайте закрепление в патроне, поджим центром, выход инструмента и возможность обработки торцов в выбранной установке.
-
Отверстие шпинделя и зажим заготовки
В карточках 16К20-1000, 16К30-1000 и 1М63-4000 диаметр отверстия шпинделя составляет Ø56, Ø80 и Ø105 мм. Для работы с прутком дополнительно проверьте проход и диапазон зажима патрона. Для штучных заготовок согласуйте кулачки, вылет детали и необходимость поддержки центром или люнетом.
-
Обороты и мощность привода
Подбирайте диапазон оборотов под материал и диаметр детали, а привод – под планируемый съем припуска. У 16К20-1000 и 16К30-1000 указаны двигатель 7,5 кВт и 24 скорости шпинделя. Различие допустимых диаметров этих моделей не означает увеличение мощности. Параметры длиннобазовых и других исполнений проверяйте отдельно.
-
Резьбы и диапазоны подач
Сверяйте требуемый тип резьбы и шаг с характеристиками конкретного станка. Например, минимальный метрический шаг у 16К20-1000 указан как 0,5 мм, у 16К30-1000 – 1 мм. Для дюймовых, модульных и питчевых резьб проверяйте соответствующий диапазон и порядок настройки по документации выбранного исполнения.
-
УЦИ, оснастка и комплектация
Проверьте наличие УЦИ по двум осям, размеры патронов, центров, подвижного и неподвижного люнетов. Сопоставьте сечение резца с резцедержателем и посадку инструмента с пинолью задней бабки. Состав поставки, дополнительные приспособления и подготовку станка к работе согласуйте до заказа.
Когда рассмотреть станок с ЧПУ
Если требуется обработка по программе и повторение заданного цикла, сравните задачу с возможностями токарных станков с ЧПУ. Наличие УЦИ у универсального станка не означает программного управления обработкой. При сравнении учитывайте время наладки, размер партии, требования к деталям и квалификацию оператора.
Подбор и заказ токарно-винторезного станка
Для подбора отправьте специалистам СИЭНСИ ОДИН чертеж, материал, исходные размеры и массу заготовки, перечень резьб, допуски и планируемую загрузку станка. Мы поможем сопоставить исполнения MetalCraft с задачей и уточнить цену, комплектацию и условия поставки по России. Перед размещением оборудования согласуйте требования к основанию, электропитанию и доступу для обслуживания.
Напишите на info@cnc1.ru или позвоните по телефону 8 800 350-03-39.
