Статические инструментальные блоки VDI серии THA-B1 используются для фиксации токарных державок (резцов) и применяются для радиальной, продольной наружной обработки. Исполнение держателя B1: правое, укороченное, основная опорная поверхность расположена ниже оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 70 | 35 | 10 | 30 | 20/16 | 28 | 38 | 42 | 60 |
4 419 ₽/шт
|
||
| 85 | 42.5 | 12.5 | 40 | 25/20 | 32.5 | 48 | 22 | 44 |
7 804 ₽/шт
|
||
|
Скидки |
100 | 50 | 16 | 50 | 32/25 | 35 | 60 | 30 | 55 |
10 303 ₽ /шт
12 565 ₽
-18%
|
|
| 100 | 50 | 16 | 50 | 32/25 | 35 | 60 | 30 | 55 |
8 284 ₽/шт
|
Статические инструментальные блоки VDI серии THA-B2 используются для фиксации токарных державок (резцов) и применяются для радиальной, продольной наружной обработки. Исполнение держателя B2: левое, укороченное, основная опорная поверхность расположена ниже оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
70 | 35 | 10 | 30 | 20/16 | 28 | 38 | 22 | 40 |
6 679 ₽ /шт
7 766 ₽
-14%
|
|
| 70 | 35 | 10 | 30 | 20/16 | 28 | 38 | 42 | 60 |
7 385 ₽/шт
|
||
| 85 | 42.5 | 12.5 | 40 | 25/20 | 32.5 | 48 | 22 | 44 |
8 124 ₽/шт
|
||
|
Скидки |
100 | 50 | 16 | 50 | 32/25 | 35 | 60 | 30 | 55 |
8 491 ₽ /шт
10 355 ₽
-18%
|
Статические инструментальные блоки VDI серии THA-B3 используются для фиксации токарных державок (резцов) и применяются для радиальной, продольной наружной обработки. Исполнение держателя B3: правое, укороченное, обратное (основная опорная поверхность расположена выше оси вращения шпинделя). Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 70 | 35 | 10 | 30 | 20/16 | 35 | 38 | 42 | 60 |
7 614 ₽/шт
|
||
|
Скидки |
85 | 42.5 | 12.5 | 40 | 25/20 | 42.5 | 48 | 22 | 44 |
5 962 ₽ /шт
6 933 ₽
-14%
|
|
| 100 | 50 | 16 | 50 | 32/25 | 50 | 60 | 30 | 55 |
9 941 ₽/шт
|
Статические инструментальные блоки VDI серии THA-B4 используются для фиксации токарных державок (резцов) и применяются для радиальной, продольной наружной обработки. Исполнение держателя B4: левое, укороченное, обратное (основная опорная поверхность расположена выше оси вращения шпинделя). Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
70 | 35 | 10 | 30 | 20/16 | 35 | 38 | 22 | 40 |
8 577 ₽ /шт
9 973 ₽
-14%
|
|
| 70 | 35 | 10 | 30 | 20/16 | 35 | 38 | 22 | 40 |
6 472 ₽/шт
|
||
| 85 | 42.5 | 12.5 | 40 | 25/20 | 42.5 | 48 | 22 | 44 |
7 119 ₽/шт
|
||
|
Скидки |
100 | 50 | 16 | 50 | 32/25 | 50 | 60 | 30 | 55 |
10 602 ₽ /шт
12 929 ₽
-18%
|
|
| 100 | 50 | 16 | 50 | 32/25 | 50 | 60 | 30 | 55 |
7 870 ₽/шт
|
Статические инструментальные блоки VDI серии THA-B5 используются для фиксации токарных державок (резцов) и применяются для радиальной, продольной наружной обработки. Исполнение держателя B5: правое, удлиненное, основная опорная поверхность расположена ниже оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 65 | 10 | 30 | 20/16 | 28 | 38 | 22 | 40 |
10 931 ₽/шт
|
||
|
Скидки |
100 | 65 | 10 | 30 | 20/16 | 28 | 38 | 22 | 40 |
8 897 ₽ /шт
10 850 ₽
-18%
|
|
|
Скидки |
118 | 75.5 | 12.5 | 40 | 25/20 | 32.5 | 48 | 22 | 44 |
8 613 ₽ /шт
10 504 ₽
-18%
|
|
|
Скидки |
118 | 75.5 | 12.5 | 40 | 25/20 | 32.5 | 48 | 22 | 44 |
8 460 ₽ /шт
9 837 ₽
-14%
|
|
|
Скидки |
130 | 80 | 16 | 50 | 32/25 | 35 | 60 | 30 | 55 |
11 349 ₽ /шт
13 840 ₽
-18%
|
|
|
Скидки |
130 | 80 | 16 | 50 | 32/25 | 35 | 60 | 30 | 55 |
8 338 ₽ /шт
10 168 ₽
-18%
|
Статические инструментальные блоки VDI серии THA-B6 используются для фиксации токарных державок (резцов) и применяются для радиальной, продольной наружной обработки. Исполнение держателя B6: левое, удлиненное, основная опорная поверхность расположена ниже оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
100 | 65 | 10 | 30 | 20/16 | 28 | 38 | 22 | 40 |
5 476 ₽ /шт
6 368 ₽
-14%
|
|
|
Скидки |
118 | 75.5 | 12.5 | 40 | 25/20 | 32.5 | 48 | 22 | 44 |
7 691 ₽ /шт
8 943 ₽
-14%
|
|
|
Скидки |
130 | 80 | 16 | 50 | 32/25 | 35 | 60 | 30 | 55 |
11 349 ₽ /шт
13 840 ₽
-18%
|
|
|
Скидки |
130 | 80 | 16 | 50 | 32/25 | 35 | 60 | 30 | 55 |
6 884 ₽ /шт
8 395 ₽
-18%
|
Статические инструментальные блоки VDI серии THA-B7 используются для фиксации токарных державок (резцов) и применяются для радиальной, продольной наружной обработки. Исполнение держателя B7: правое, удлиненное, обратное (основная опорная поверхность расположена выше оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
100 | 65 | 10 | 30 | 20/16 | 35 | 38 | 22 | 40 |
6 371 ₽ /шт
7 408 ₽
-14%
|
|
|
Скидки |
118 | 75.5 | 12.5 | 40 | 25/20 | 42.5 | 48 | 22 | 44 |
8 585 ₽ /шт
9 982 ₽
-14%
|
|
|
Скидки |
130 | 80 | 16 | 50 | 32/25 | 50 | 60 | 30 | 55 |
12 333 ₽ /шт
15 040 ₽
-18%
|
|
| 130 | 80 | 16 | 50 | 32/25 | 50 | 60 | 30 | 55 |
12 788 ₽/шт
|
Статические инструментальные блоки VDI серии THA-B8 используются для фиксации токарных державок (резцов) и применяются для радиальной, продольной наружной обработки. Исполнение держателя B8: левое, удлиненное, обратное (основная опорная поверхность расположена выше оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
100 | 65 | 10 | 30 | 20/16 | 35 | 38 | 22 | 40 |
9 487 ₽ /шт
11 569 ₽
-18%
|
|
| 100 | 65 | 10 | 30 | 20/16 | 35 | 38 | 22 | 40 |
8 208 ₽/шт
|
||
|
Скидки |
118 | 75.5 | 12.5 | 40 | 25/20 | 42.5 | 48 | 22 | 44 |
9 258 ₽ /шт
11 290 ₽
-18%
|
|
| 118 | 75.5 | 12.5 | 40 | 25/20 | 42.5 | 48 | 22 | 44 |
7 378 ₽/шт
|
||
|
Скидки |
130 | 80 | 16 | 50 | 32/25 | 50 | 60 | 30 | 55 |
11 647 ₽ /шт
14 204 ₽
-18%
|
|
| 130 | 80 | 16 | 50 | 32/25 | - | - | 30 | 55 |
8 362 ₽/шт
|
Статические инструментальные блоки VDI серии THA-C1 используются для фиксации токарных державок (резцов) и применяются для наружной обработки. Исполнение держателя С1: правое, осевое (рабочие поверхности находятся вдоль оси хвостовика), основная опорная поверхность расположена ниже оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
70 | 35 | 17 | 30 | 20/16 | 28 | 38 | 70 | 10 |
8 251 ₽ /шт
9 594 ₽
-14%
|
|
| 85 | 42.5 | 21 | 40 | 25/20 | 32.5 | 48 | 85 | 12.5 |
8 284 ₽/шт
|
||
| 100 | 50 | 16 | 50 | 32/25 | 35 | 60 | 100 | 10 |
9 009 ₽/шт
|
Статические держатели VDI серии THA-C2 используются для фиксации токарных державок и применяются для наружной обработки. Форма блока С2: левый, осевой (рабочие поверхности расположены вдоль оси хвостовика), основная опорная поверхность расположена ниже оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
70 | 35 | 17 | 30 | 20/16 | - | - | 70 | 10 |
6 594 ₽ /шт
7 668 ₽
-14%
|
|
| 85 | 42.5 | 21 | 40 | 25/20 | 32.5 | 48 | 85 | 12.5 |
7 378 ₽/шт
|
||
|
Скидки |
105 | 55 | 30.5 | 50 | 32/25 | 35 | 60 | 100 | 10 |
8 739 ₽ /шт
10 657 ₽
-18%
|
Статические инструментальные блоки VDI серии THA-C3 используются для фиксации токарных державок (резцов) и применяются для наружной обработки. Исполнение держателя С3: правое, осевое (рабочие поверхности находятся вдоль оси хвостовика), обратное (основная опорная поверхность расположена выше оси вращения шпинделя). Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
70 | 35 | 17 | 30 | 20/16 | 35 | 38 | 70 | 10 |
7 615 ₽ /шт
9 287 ₽
-18%
|
|
| 70 | 35 | 17 | 30 | 20/16 | 35 | 38 | 70 | 70 |
7 291 ₽/шт
|
||
|
Скидки |
85 | 42.5 | 21 | 40 | 25/20 | 42.5 | 48 | 85 | 12.5 |
8 878 ₽ /шт
10 323 ₽
-14%
|
|
| 85 | 42.5 | 21 | 40 | 25/20 | - | - | 85 | 12.5 |
7 378 ₽/шт
|
||
|
Скидки |
100 | 50 | 26 | 50 | 32/25 | 50 | 60 | 100 | 10 |
8 739 ₽ /шт
10 657 ₽
-18%
|
Статические инструментальные блоки VDI серии THA-C4 используются для фиксации токарных державок (резцов) и применяются для наружной обработки. Исполнение держателя С4: левое, осевое (рабочие поверхности находятся вдоль оси хвостовика), обратное (основная опорная поверхность расположена выше оси вращения шпинделя). Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
70 | 35 | 17 | 30 | 20/16 | 35 | 38 | 70 | 10 |
7 987 ₽ /шт
9 287 ₽
-14%
|
|
| 70 | 35 | 17 | 30 | 20/16 | - | - | 70 | 10 |
6 886 ₽/шт
|
||
|
Скидки |
85 | 42.5 | 21 | 40 | 25/20 | 42.5 | 48 | 85 | 12.5 |
8 465 ₽ /шт
10 323 ₽
-18%
|
|
| 85 | 47.2 | 21 | 40 | 25/20 | - | - | 85 | 12.5 |
7 378 ₽/шт
|
||
|
Скидки |
100 | 50 | 26 | 50 | 32/25 | 50 | 60 | 100 | 16 |
12 244 ₽ /шт
14 932 ₽
-18%
|
|
|
Скидки |
100 | 50 | 26 | 50 | 32/25 | 50 | 60 | 100 | 16 |
8 206 ₽ /шт
10 007 ₽
-18%
|
Статические инструментальные блоки VDI серии THA-D1 используются для фиксации токарных державок (резцов) и применяются для наружной обработки. Исполнение держателя D1: универсальное (многопозиционное), основная опорная поверхность расположена ниже оси вращения шпинделя. Подача СОЖ осуществляется непосредственно в зону резания через специальный внутренний канал. Хвостовик DIN 69880 обеспечивает надежную фиксацию держателя VDI в револьверной головке станка.
| Артикул | B1, мм | B2, мм | B3, мм | D1, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 35 | 17 | 41 | 30 | 20/16 | - | - | 42 | 60 |
7 041 ₽/шт
|
ООО «СИЭНСИ ОДИН» специализируется на продаже металлорежущего инструмента, станочной оснастки и металлообрабатывающих станков с ЧПУ. Наши преимущества:
- надежная продукция известных брендов
- прямые поставки от производителя
- большой выбор инструмента и оснастки
- наличие на складе
- оперативное выполнение заказа
- консультации и помощь в подборе необходимого оборудования
- цены ниже рыночных
- скидки и акции

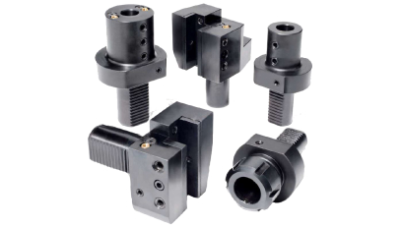

Держатели инструмента VDI для токарного станка: надежность, универсальность и эффективность
Блок VDI был спроектирован одной из известнейших инженерных ассоциаций в Западной Европе - Союзом немецких инженеров и широко используется для крепления режущего инструмента в токарных ОЦ. Они представлены двумя основными видами: приводными и статическими.
Статические блоки
Статические блоки предназначены для надежной фиксации резцов и осевого инструмента. Они обеспечивают стабильную работу и высокую точность обработки деталей.
Приводные блоки
Приводные блоки сильно увеличивают функциональные возможности токарного оборудования. С их помощью можно выполнять различные операции, включая фрезерование, сверление и нарезание резьбы с использованием метчиков. Это делает приводной блок VDI идеальным выбором для многофункционального оборудования.
Особенности конструкции
Каждый блок состоит из нескольких ключевых элементов:
- Зубчатый вал, который вставляют в специально предназначенное отверстие на лицевой стороне револьверной головы.
- Фиксирующая часть с зубцами, находящаяся внутри револьверной головы.
- Стопорный винт, закрепляемый шестигранником для создания требуемого усилия фиксации.
- Штифт, необходимый для предотвращения скручивания резцедержателя на рабочей поверхности револьверной головы.
Преимущества резцедержателей VDI
Резцедержатель для токарного станка с ЧПУ обладает следующим рядом преимуществ:
- Надежность: изготавливаются из материалов, обеспечивающих долгий срок службы.
- Эффективность: высокая точность фиксации резца гарантирует отличное качество металлообработки.
- Универсальность: подходят для большинства моделей токарных станков, в том числе самых популярных.
- Простота использования: быстрая установка и замена резцов без необходимости использования дополнительных инструментов.
- Демократичные цены: широкий ассортимент позволяет приобрести резцедержатели для токарных станков по доступным ценам, а также каждому мастеру найти подходящий вариант для своего оборудования.
В интернет-магазине cnc1.ru вы найдете быстросменные резцедержатели для токарных станков различных форм размеров и конфигураций. Мы гарантируем высокое качество продукции, быструю доставку и профессиональную поддержку на всех этапах сотрудничества. Заказать блоки инструментальные vdi можно прямо сейчас оформив заказ на сайте или по тел. 8(800) 350-03-39, info@cnc1.ru
