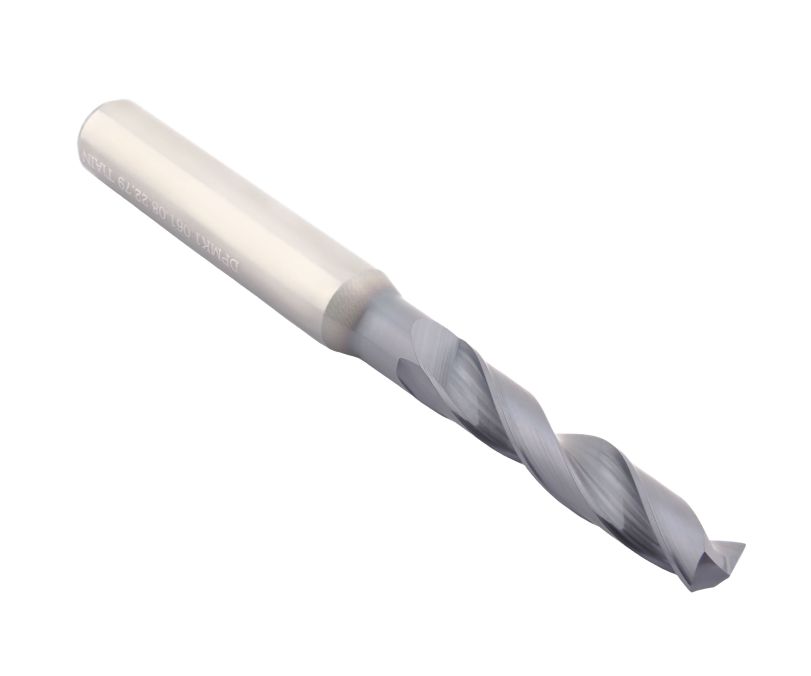

Твердосплавное сверло DPMK1.061.08.22.79.TiAlN с внешним охлаждением от бренда Schwarzmaier используется для изготовления отверстий в заготовках из стали, нержавеющей стали и чугуна. Благодаря покрытию BALINIT FUTURA NANO (TiAlN), обеспечивающему дополнительную защиту от абразивного износа и эрозии, сверло отличается надежностью и длительным сроком службы. Диаметр сверла 6.1 мм, диаметр хвостовика 8 мм, общая длина сверла 79 мм, длина режущей части 22 мм (3xD), угол при вершине сверла равен 140°. Спиральные канавки с углом наклона 30° обеспечивают эффективное удаление стружки из зоны резания. Цилиндрический хвостовик сверла изготовлен в соответствии со стандартом DIN 6535HA.
|
Обрабатываемый материал по ISO |
Твердость |
Vр, м/мин |
Подача на оборот F, мм/об |
|||||||||||||
|
Ø2.5 |
Ø3 |
Ø4 |
Ø5 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
|||||||||
| P | P1-P2 |
Низкоуглеродистые, нелегированные стали: Ст3, Ст10, Ст20, Ст08, и пр. |
<450 Н/мм2 |
140 (120-160) |
0.07 |
0.09 |
0.12 |
0.14 |
0.18 |
0.02 |
0.22 |
0.25 | ||||
|
P3 |
Конструкционные низколегированные стали с содержанием углерода до 0.5%: 09Г2С, 10ХСНД, Ст25, Ст30, 30ГСЛ и пр. |
450-600 Н/мм2 |
120 (100-140) |
0.07 |
0.09 |
0.12 |
0.14 |
0.18 |
0.2 |
0.22 | 0.25 | |||||
| P4 |
Углеродистые, легированные стали: Ст40Х,СТ40ХН, 35ХН2МЛ, 38ХГСА, Ст45, ШХ15, Ст65, 30ХГТ, 34ХН1М и пр. |
600-1000 Н/мм2 |
90 (80-100) |
0.05 |
0.07 |
0.09 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 | |||||
|
P5-P6 |
Высокопрочные и высоколегированные стали: 38Х2Н4МА, 50ХГФА, 38Х2МЮА, 45ХН2МФА, и пр. |
1000-1400 Н/мм2 |
50 (45-60) |
0.03 |
0.04 |
0.05 |
0.07 |
0.09 |
0.011 |
0.04 |
0.17 |
|||||
| M | M1 |
Нержавеющие стали мартенситного класса: 20Х13, 40Х13, 08Х13 и пр. |
<700 Н/мм2 |
60 (50-70) |
0.04 |
0.05 |
0.06 |
0.065 |
0.08 |
0.1 |
0.12 |
0.15 |
||||
| M2 |
Нержавеющие стали аустенитного класса: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 и пр. |
700-850 Н/мм2 |
40 (35-50) |
0.025 |
0.03 |
0.035 |
0.04 |
0.05 |
0.06 |
0.08 |
0.09 |
|||||
| M3 |
Нержавеющие стали дуплексные: 06ХГСЮ, 03Х23Н6М2, ХН35ВТ и пр. |
>850 Н/мм2 |
25 (20-30) |
0.025 |
0.03 |
0.035 |
0.04 |
0.05 |
0.06 |
0.08 |
0.09 |
|||||
| K | K1 |
Чугун серый, чугун ковкий, чугун с шаровидным графитом: СЧ20, СЧ30, КЧ30-6, КЧ50-5 и пр. |
<200 HB |
150 (130-170) |
0.08 |
0.1 |
0.15 |
0.17 |
0.2 |
0.25 |
0.27 |
0.3 |
||||
| K2 |
Высокопрочный чугун: ВЧ40, ВЧ50, ВЧ100-2 и пр. |
>200 HB |
120 (100-150) |
0.008 |
0.1 |
0.15 |
0.17 |
0.2 |
0.25 |
0.27 |
0.3 |
|||||
| S | S1 |
Жаропрочные. труднообрабатываемые материалы: Инконель 625, ХН62ВМЮТ-Д, ХН35ВТЮ-ВД и пр. |
25-35 HRC |
25 (20-30) |
0.03 |
0.04 |
0.05 |
0.06 |
0.08 |
0.1 |
0.12 |
0.15 |
||||
|
S2 |
Титан и титановые сплавы: ВТ3, ВТ6, ВТ20, ВТ15 и пр. |
<1400 Н/мм2 |
20 (15-20) |
0.02 |
0.025 |
0.03 |
0.035 |
0.045 |
0.065 |
0.08 |
0.1 |
|||||
| H |
H1 |
Закаленные стали: Hardox500, 110Г13Л, У13А, ХВГ и пр. |
45-55 HRC |
40 (35-45) |
0.02 |
0.025 |
0.03 |
0.035 |
0.045 |
0.06 |
0.07 |
0.09 |
||||
| Формулы для расчета | |||
| Vр=π*D*n/1000 | n=1000*Vр/π*D | Vf=F*n | F=Vf/n |
n - обороты шпинделя, об/мин
F - подача на оборот, мм/об
Vf - минутная подача (подача стола), мм/мин
