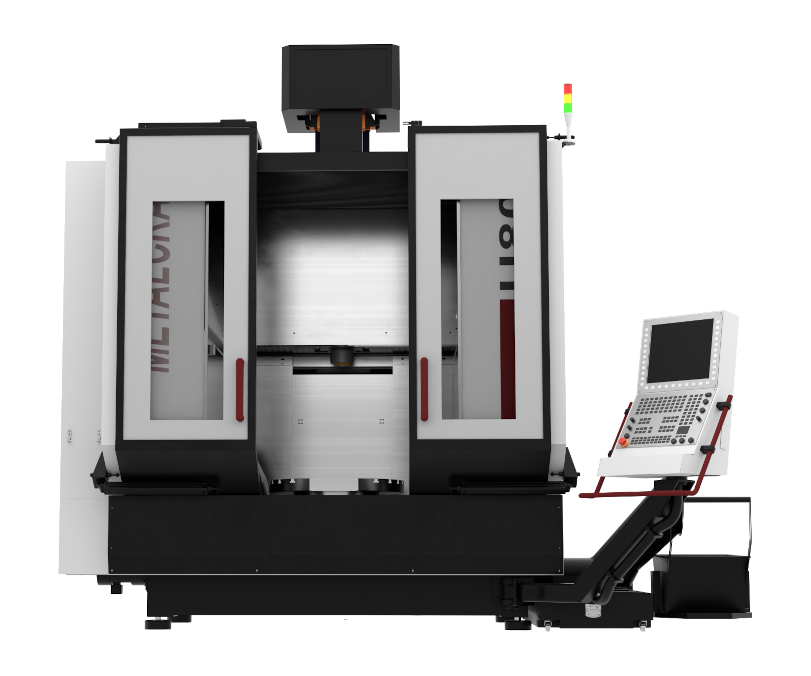

Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U80, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности станка:
Модель U80 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Особенности станка:
Модель U80 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
Характеристики
Общие параметры
Модель станка
U80
Количество осей
5
Система ЧПУ
SINUMERIK ONE
Потребляемая мощность, кВт
35
Перемещение
Ход по оси X / Y / Z, мм
850 / 950 / 550
Ход по оси A / C, °
±120° / 360°
Ускоренная подача по оси X / Y / Z, м/мин
32 / 32 / 32
Крутящий момент, Нм
58 / 81.2
Расстояние от шпинделя до поверхности стола, мм
180 - 730
Точность позиционирования по осям X / Y / Z, мм
±0.008 / ±0.008 / ±0.007
Повторяемость по осям X / Y / Z, мм
±0.005 / ±0.005 / ±0.004
Точность позиционирования по осям A / C, сек
8" / 5"
Повторяемость по осям A / C, сек
8" / 5"
Рабочий стол
Размеры рабочего стола, мм
Ø800
Макс. вес заготовки, кг
800
Шпиндель
Тип привода шпинделя
Прямой
Конус шпинделя
HSK-A63
Мощность двигателя шпинделя, кВт
20 / 28
Макс. скорость вращения шпинделя, об/мин
15000
Револьверная головка
Количество инструментов
48
Макс. диаметр инструмента, мм
Ø80 / Ø120
Макс. вес инструмента, кг
8
Время смены инструмента, сек
12
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
4800 x 3855 x 3470 (c конвейером)
Масса станка, кг
17000
Вы можете приобрести 5-ти координатный фрезерный обрабатывающий центр U80 с ЧПУ SINUMERIK ONE в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - 5-и осевые обрабатывающие центры с ЧПУ.
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система ЧПУ | SINUMERIK ONE |
1 комп. |
| 2 |
Сервомоторы по осям X / Y / Z |
- |
1 комп. |
| 3 |
Сервомоторы по осям A / C |
- |
1 комп. |
| 4 |
Двигатель шпинделя |
24 / 28 кВт HCNC |
1 шт. |
| 5 | Шпиндель | HSK-A63 |
1 шт. |
| 6 | Прямой привод шпинделя | 15000 об/мин |
1 шт. |
| 7 |
Масляное охлаждение шпинделя |
Включено в стоимость |
1 шт. |
| 8 |
Рабочий стол |
Ø800 мм |
1 шт. |
| 9 | Система обдува детали (при обработке без СОЖ) |
Включено в стоимость |
1 комп. |
| 10 | Система автоматической смены инструмента | 48 позиций |
1 комп. |
| 11 | Подшипники ШВП | - | 1 шт. |
| 12 | Подшипники шпинделя | - | 1 шт. |
| 13 |
Линейные направляющие по осям X / Y / Z роликового типа |
Hiwin / PMI (Тайвань) |
1 комп. |
| 14 | Компоненты пневматической системы |
SMC (Япония) |
1 комп. |
| 15 | Пистолет для подачи СОЖ |
Включено в стоимость |
1 шт. |
| 16 | Пневматический пистолет |
Включено в стоимость |
1 шт. |
| 17 | Стружечный конвейер |
Включено в стоимость |
1 комп. |
| 18 | Кондиционер электрошкафа | Tongfei |
1 шт. |
| 19 |
Трансформатор |
380В / 50 Гц / 3 фазы |
1 шт. |
| 20 |
Светодиодное рабочее освещение |
Включено в стоимость |
1 шт. |
| 21 | Система автоматической смазки |
Liubian |
1 комп. |
| 22 | Индикатор состояния станка, 3-хцветный |
Включено в стоимость |
1 комп. |
| 23 |
Система автоматизированной смазки |
Liubian |
1 шт. |
|
24 |
Инструментальный ящик |
Включено в стоимость |
1 комп. |
| 25 | Датчик измерения инструмента Renishaw TS27R | MARPOSS |
1 шт. |
| 26 | Датчик измерения заготовки Renishaw OMP40 | Renishaw (Великобритания) |
1 шт. |
| 27 |
Пакет коррекции центра по пяти осям |
Renishaw (включая 3D-датчики) |
1 шт. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 28 |
Система предотвращения столкновений по пяти осям |
- |
- |
| 29 |
15000/HSK-A63 электрический шпиндель |
Kessler |
- |
| 30 | 20000/HSK-A63 электрический шпиндель | Kessler | - |
| 31 | Инструментальный магазин на 60 поз. с конусом хвостовика инструмента HSKA63-60T | - |
- |
| 32 |
Лазерный датчик привязки инструмента |
Blum |
- |
| 33 | Автоматические потолочные компоненты (крыша)+ Система удаления масляного тумана (коллектор) | - |
- |
| 34 | Компоненты трубопровода для пневматического порта магазина инструментов | - |
- |
| 35 |
СОЖ высокого давления через шпиндель (HSKA63-15000 D1) на 30 бар |
- |
- |
| 36 |
СОЖ высокого давления через шпиндель (HSKA63-15000 D1) на 50 бар |
- |
- |
| 37 |
СОЖ высокого давления через шпиндель (HSKA63-15000 D1) на 70 бар |
- |
- |
| 38 |
Защитная блокировка дверей |
- |
- |
| 39 |
Автоматическая дверь |
- |
- |
| 40 |
Ленточный бумажный фильтр в системе СОЖ |
- |
- |
