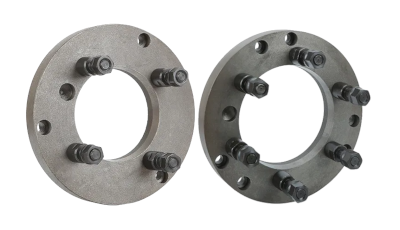

Переходные фланцы предназначены для крепления самоцентрирующих токарных патронов серии K11 диаметром от 160 до 500 мм к шпинделю станка по стандартам C и D. Фланцы исполнения C обеспечивают установку патрона на шпиндели с условным конусом по ГОСТ 12593 / DIN 55027, а исполнения D — на шпиндели с креплением шпилями Camlock по ГОСТ 26651 / DIN 55029. Каждый фланец гарантирует точное центрирование, надёжную передачу крутящего момента и полную совместимость с соответствующим размером патрона K11 (от K11‑160 до K11‑500), что позволяет адаптировать патрон к шпинделям различных станков без потери жёсткости и точности.
| Артикул | Бренд | D1, мм | D2, мм | D3, мм | D4, мм | D5, мм | H, мм | h, мм | z-d, мм | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MetalCraft | 53.975 | 75 | 40 | 102 | 130 | 76 | 13 | 3 x M10 | Цена с НДС
4 758 ₽ /шт
6 100 ₽
-22%
|
||
| MetalCraft | 53.975 | 70.6 | 40 | 92 | 130 | 76 | 13 | 3 x M10x1 | Цена с НДС
5 310 ₽ /шт
6 808 ₽
-22%
|
||
| MetalCraft | 63.513 | 85 | 40 | 112 | 130 | 70 | 13 | 3 x M10 | Цена с НДС
5 429 ₽ /шт
6 100 ₽
-11%
|
||
| MetalCraft | 63.513 | 82.6 | 40 | 117 | 130 | 70 | 13 | 3 x M10x1 | Цена с НДС
5 310 ₽ /шт
6 808 ₽
-22%
|
||
| MetalCraft | 82.563 | 104.8 | 40 | 135 | 130 | 73 | 15 | 4 x M10 | Цена с НДС
5 612 ₽ /шт
6 100 ₽
-8%
|
||
| MetalCraft | 82.563 | 104.8 | 40 | 146 | 130 | 73 | 15 | 6 x M12x1 | Цена с НДС
6 263 ₽ /шт
6 808 ₽
-8%
|
||
| MetalCraft | 63.513 | 85 | 50 | 112 | 165 | 84 | 13 | 3 x M10 | Цена с НДС
5 599 ₽ /шт
7 178 ₽
-22%
|
||
| MetalCraft | 63.513 | 82.6 | 50 | 117 | 165 | 84 | 13 | 3 x M10x1 | Цена с НДС
7 766 ₽ /шт
8 441 ₽
-8%
|
||
| MetalCraft | 82.563 | 104.8 | 50 | 135 | 165 | 84 | 15 | 4 x M10 | Цена с НДС
5 599 ₽ /шт
7 178 ₽
-22%
|
||
| MetalCraft | 82.563 | 104.8 | 50 | 146 | 165 | 84 | 15 | 6 x M12x1 | Цена с НДС
6 584 ₽ /шт
8 441 ₽
-22%
|
||
| MetalCraft | 106.375 | 133.4 | 50 | 170 | 165 | 84 | 16 | 4 x M12 | Цена с НДС
6 464 ₽ /шт
7 516 ₽
-14%
|
||
| MetalCraft | 106.375 | 133.4 | 50 | 181 | 165 | 84 | 16 | 6 x M16x1.5 | Цена с НДС
6 584 ₽ /шт
8 441 ₽
-22%
|
||
| MetalCraft | 82.563 | 104.8 | 70 | 135 | 206 | 95 | 15 | 4 x M12 | Цена с НДС
6 152 ₽ /шт
7 887 ₽
-22%
|
||
| MetalCraft | 82.563 | 104.8 | 70 | 146 | 206 | 95 | 15 | 6 x M12x1 | Цена с НДС
6 848 ₽ /шт
8 780 ₽
-22%
|
||
| MetalCraft | 106.375 | 133.4 | 70 | 170 | 206 | 95 | 16 | 4 x M12 | Цена с НДС
6 783 ₽ /шт
7 887 ₽
-14%
|
||
| MetalCraft | 106.375 | 133.4 | 70 | 181 | 206 | 98 | 16 | 6 x M16x1.5 | Цена с НДС
6 848 ₽ /шт
8 780 ₽
-22%
|
||
| MetalCraft | 139.719 | 171.4 | 80 | 220 | 206 | 95 | 18 | 4 x M16 | Цена с НДС
8 078 ₽ /шт
8 780 ₽
-8%
|
||
| MetalCraft | 139.719 | 171.4 | 80 | 225 | 206 | 98 | 18 | 6 x M20x1.5 | Цена с НДС
8 503 ₽ /шт
9 242 ₽
-8%
|
||
| MetalCraft | - | - | - | - | 260 | - | - | - | Цена с НДС
8 387 ₽ /шт
10 752 ₽
-22%
|
||
| MetalCraft | - | - | - | - | 260 | - | - | - | Цена с НДС
12 215 ₽ /шт
13 277 ₽
-8%
|
||
| MetalCraft | 139.719 | 171.4 | 105 | 220 | 260 | 106 | 18 | 4 x M16 | Цена с НДС
8 939 ₽ /шт
11 460 ₽
-22%
|
||
| MetalCraft | 139.719 | 171.4 | 100 | 225 | 260 | 113 | 18 | 6 x M20x1.5 | Цена с НДС
11 224 ₽ /шт
12 200 ₽
-8%
|
||
| MetalCraft | 139.719 | 171.4 | 105 | 220 | 260 | 106 | 18 | 4 x M16 | Цена с НДС
9 227 ₽ /шт
11 830 ₽
-22%
|
||
| MetalCraft | 106.375 | 133.4 | 100 | 170 | 272 | 103.5 | 16 | 4 x M12 | Цена с НДС
11 252 ₽ /шт
12 230 ₽
-8%
|
||
| MetalCraft | 106.375 | 133.4 | 100 | 181 | 272 | 103.5 | 16 | 6 x M16x1.5 | Цена с НДС
12 555 ₽ /шт
13 647 ₽
-8%
|
||
| MetalCraft | 139.719 | 171.4 | 105 | 220 | 272 | 106 | 18 | 4 x M12 | Цена с НДС
9 516 ₽ /шт
12 200 ₽
-22%
|
||
| MetalCraft | 139.719 | 171.4 | 105 | 225 | 272 | 103.5 | 18 | 6 x M20x1.5 | Цена с НДС
11 710 ₽ /шт
13 616 ₽
-14%
|
||
| MetalCraft | 139.719 | 171.4 | 130 | 220 | 325 | 118 | 18 | 4 x M16 | Цена с НДС
13 207 ₽ /шт
14 355 ₽
-8%
|
||
| MetalCraft | 139.719 | 171.4 | 130 | 220 | 325 | 118 | 18 | 4 x M16 | Цена с НДС
12 592 ₽ /шт
16 143 ₽
-22%
|
||
| MetalCraft | 139.719 | 171.4 | 130 | 220 | 340 | 118 | 18 | 4 x M16 | Цена с НДС
11 750 ₽ /шт
15 064 ₽
-22%
|
||
| MetalCraft | 139.719 | 171.4 | 130 | 225 | 340 | 126 | 18 | 6 x M20x1.5 | Цена с НДС
13 985 ₽ /шт
17 930 ₽
-22%
|
||
| MetalCraft | 139.719 | 171.4 | 130 | 220 | 340 | 118 | 18 | 4 x M16 | Цена с НДС
12 110 ₽ /шт
15 526 ₽
-22%
|
||
| MetalCraft | 196.869 | 235 | 100 | 290 | 260 | 113 | 20 | 6 x M20 | Цена с НДС
9 516 ₽ /шт
12 200 ₽
-22%
|
||
| MetalCraft | 196.869 | 235 | 100 | 298 | 260 | 16 | 20 | 6 x M22x1.5 | Цена с НДС
10 067 ₽ /шт
12 907 ₽
-22%
|
||
| MetalCraft | 196.869 | 235 | 105 | 290 | 272 | 106 | 20 | 4 x M16 | Цена с НДС
10 067 ₽ /шт
12 907 ₽
-22%
|
||
| MetalCraft | 196.869 | 235 | 105 | 298 | 272 | 103.5 | 20 | 6 x M22x1.5 | Цена с НДС
13 207 ₽ /шт
14 355 ₽
-8%
|
