Фрезерные патроны BT-TER (патроны с осевой компенсацией по длине для цанг ER) в Екатеринбурге

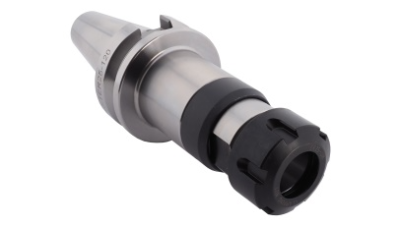

Патроны BT-TER предназначены для фиксации машинных метчиков и применяются для нарезания резьбы в отверстиях. Патрон имеет механизм компенсации по длине, который позволяет получить высокое качество резьбы и увеличить срок службы режущего инструмента. В оправку BT-TER устанавливаются стандартные зажимные цанги под метчик ERG, либо специальные цанги TER с возможностью регулировки крутящего момента. Хвостовик оправки BT (конусность 7:24 / MAS 403, JIS B 6339) фиксируется в шпинделе станка при помощи специального штревельного болта. В нашем каталоге представлены патроны с хвостовиками BT40 и BT50 в различных вариантах исполнения.
Фрезерные патроны BT30-TER (патроны с осевой компенсацией по длине для цанг ER)
Резьбонарезные патроны BT30-TER применяются в станках сверлильной, токарной и фрезерной группы. Конструкция оправки имеет канавку для захвата манипулятором, что позволяет использовать данные оправки на станках с ЧПУ. Крепление цанги ERG или TER в патроне осуществляется гайкой типа A или UM. BT30-TER не имеет сквозного канала для подачи смазочно-охлаждающей жидкости (тип A). Крепление хвостовика в шпинделе станка производится при помощи штревельного болта с резьбой M12 (в комплект поставки не входит).
Артикул | Наименование | Тип цанги | Диаметр D, мм | Длина вылета L, мм | Цена (с НДС) |
Купить |
|
Резьбонарезной патрон BT30 с компенсацией по длине, для зажимных цанг ER20G, гайка А, вылет 100 мм | ER20G | 34 | 100 |
Временно отсутствует на складе |
|
|
Резьбонарезной патрон BT30 с компенсацией по длине, для зажимных цанг ER25G, гайка UM, вылет 100 мм | ER25G | 42 | 100 |
Временно отсутствует на складе |
|
|
Резьбонарезной патрон BT30 с компенсацией по длине, для зажимных цанг ER32G, гайка UM, вылет 100 мм | ER32G | 50 | 100 |
Временно отсутствует на складе |
Фрезерные патроны BT40-TER (патроны с осевой компенсацией по длине для цанг ER)
Резьбонарезные патроны BT40-TER применяются в станках сверлильной, токарной и фрезерной группы. Конструкция оправки имеет канавку для захвата манипулятором, что позволяет использовать данные оправки на станках с ЧПУ. Крепление цанги ERG или TER в патроне осуществляется гайкой типа A или UM. BT40-TER не имеет сквозного канала для подачи смазочно-охлаждающей жидкости (тип A). Крепление хвостовика в шпинделе станка производится при помощи штревельного болта с резьбой M16 (в комплект поставки не входит).
Артикул | Наименование | Тип цанги | Диаметр D, мм | Длина вылета L, мм | Цена (с НДС) |
Купить |
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER16G, гайка А | ER16G | 28 |
Временно отсутствует на складе |
||
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER16G, гайка А, вылет 100 мм | ER16G | 28 | 100 |
-
+
В наличии |
|
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER20G, гайка А | ER20G | 34 |
Временно отсутствует на складе |
||
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER20G, гайка А, вылет 100 мм | ER20G | 34 | 100 |
Временно отсутствует на складе |
|
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER20G, гайка A, вылет 120 мм | ER20G | 34 | 120 |
-
+
В наличии |
|
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER25G, гайка UM | ER25G | 42 |
Временно отсутствует на складе |
||
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER25G, гайка UM, вылет 120 мм | ER25G | 42 | 120 |
-
+
В наличии |
|
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER32G, гайка UM | ER32G | 50 |
Временно отсутствует на складе |
||
Популярное |
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER32G, гайка UM, вылет 120 мм | ER32G | 50 | 120 |
-
+
В наличии |
|
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER40G, гайка UM, вылет 110 мм | ER40G | 63 | 110 |
-
+
В наличии |
|
|
Резьбонарезной патрон BT40 с компенсацией по длине, для зажимных цанг ER40G, гайка UM, вылет 120 мм | ER40G | 63 | 120 |
-
+
В наличии |
Фрезерные патроны BT50-TER (патроны с осевой компенсацией по длине для цанг ER)
Резьбонарезные патроны BT50-TER применяются в станках сверлильной, токарной и фрезерной группы. Конструкция оправки имеет канавку для захвата манипулятором, что позволяет использовать данные оправки на станках с ЧПУ. Крепление цанги ERG или TER в патроне осуществляется гайкой типа A или UM. BT50-TER не имеет сквозного канала для подачи смазочно-охлаждающей жидкости (тип A). Крепление хвостовика в шпинделе станка производится при помощи штревельного болта с резьбой M24 (в комплект поставки не входит).
Артикул | Наименование | Тип цанги | Диаметр D, мм | Длина вылета L, мм | Цена (с НДС) |
Купить |
|
Резьбонарезной патрон BT50 с компенсацией по длине, для зажимных цанг ER16G, гайка UM, | ER16G | 28 |
-
+
В наличии |
||
|
Резьбонарезной патрон BT50 с компенсацией по длине, для зажимных цанг ER20G, гайка UM, | ER20G | 36 |
-
+
В наличии |
||
|
Резьбонарезной патрон BT50 с компенсацией по длине, для зажимных цанг ER25G, гайка UM, вылет 120 мм | ER25G | 42 | 120 |
-
+
В наличии |
|
Популярное |
Резьбонарезной патрон BT50 с компенсацией по длине, для зажимных цанг ER32G, гайка UM, вылет 120 мм | ER32G | 50 | 120 |
-
+
В наличии |
|
|
Резьбонарезной патрон BT50 с компенсацией по длине, для зажимных цанг ER40G, гайка UM, вылет 130 мм | ER40G | 63 | 130 |
-
+
В наличии |
