MS13.z4.14.30.83.48.F020.TiAlSiXN Фреза концевая твердосплавная по нержавеющей и жаропрочной стали

6 567 ₽/шт

Отсутствует на складе

Запросить

Нашли дешевле? Снизим цену!

Все товары

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления.

Если Вы заметили неточность или ошибку в описании, пожалуйста, сообщите нам — выделите фрагмент текста и нажмите Ctrl + Enter.

Крупнейший склад в УрФО

Быстрая доставка

Гарантия на продукцию

Техническое сопровождение

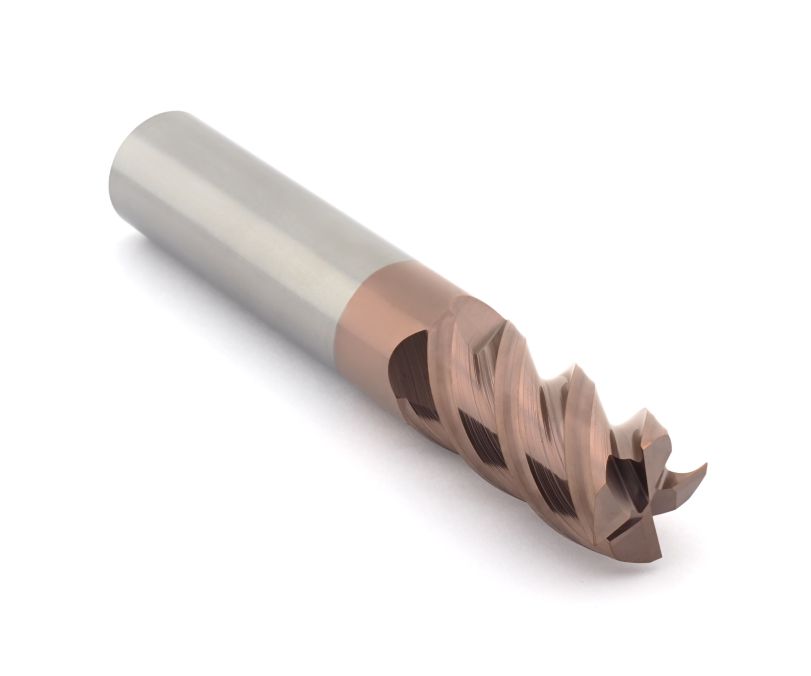

Фреза твердосплавная концевая 4-зубая Schwarzmaier MS13.Z4.14.30.83.48.F020.TiAlSiXN предназначена для фрезерования пазов и уступов в материалах: M (нержавеющая сталь), S (жаропрочные сплавы). Фреза изготовлена из твердого сплава с нанесением износостойкого покрытия M.Power (TiAlSiXN). Защитная фаска 0,2x45°. Угол подъема спирали 48°. Диаметр фрезы 14 мм, длина режущей части 30 мм, общая длина 83 мм. Тип хвостовика - цилиндрический (h6).

Характеристики

Общие параметры

Тип фрезы

MS13

Количество зубьев

Фаска

0.2x45°

Передний угол по периметру

7°

Угол наклона спирали

48°

Покрытие

TiAlSiXN

Обрабатываемый материал

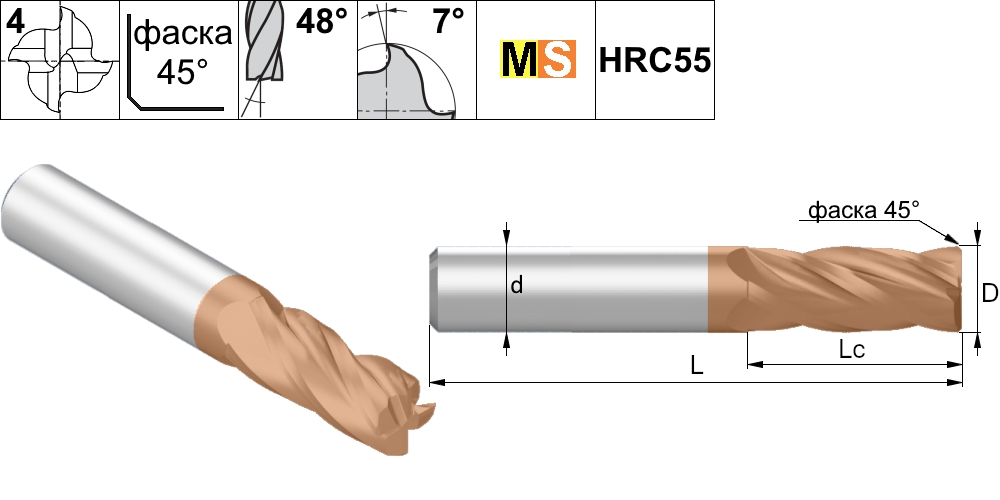

D, мм

d, мм

L, мм

Lc, мм

Вы можете приобрести MS13.z4.14.30.83.48.F020.TiAlSiXN Фреза концевая твердосплавная по нержавеющей и жаропрочной стали в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - MS13.

Рекомендуемые режимы резания для твердосплавных фрез серии MS11, MS13

Обрабатываемый материал по ISO			Твердость	Вид обработки	Глубина реза Ap,мм	Ширина резания Ae,мм	Vр, м/мин	Подача на зуб Fz, мм/z
Обрабатываемый материал по ISO			Твердость	Вид обработки	Глубина реза Ap,мм	Ширина резания Ae,мм	Vр, м/мин	Ø3	Ø4	Ø6	Ø8	Ø10	Ø12	Ø16	Ø20
P	P1 P2	Низкоуглеродистые, нелегированные стали: Ст3, Ст10, Ст20, Ст08, и пр.	<450 Н/мм²	паз	1xØ	1xØ	140 (120-160)	0.015	0.02	0.03	0.04	0.05	0.06	0.08	0.1
				уступ (черн)	1.5xØ	0.3xØ	160 (140-170)	0.017	0.022	0.033	0.044	0.055	0.065	0.1	0.12
				уступ (чист)	Ap=Lреж	0.02xØ	180 (150-200)	0.016	0.021	0.03	0.042	0.055	0.062	0.1	0.12
	P3	Конструкционные низколегированные стали с содержанием углерода до 0.5%: 09Г2С, 10ХСНД, Ст25, Ст30, 30ГСЛ и пр.	450-600 Н/мм²	паз	1xØ	1xØ	120 (100-140)	0.015	0.02	0.03	0.04	0.05	0.06	0.08	0.1
				уступ (черн)	1.5xØ	0.3xØ	140 (120-160)	0.017	0.022	0.033	0.044	0.055	0.065	0.1	0.12
				уступ (чист)	Ap=Lреж	0.02xØ	160 (130-170)	0.016	0.021	0.03	0.042	0.055	0.062	0.1	0.12
M	M1	Нержавеющие стали мартенситного класса: 20Х13, 40Х13, 08Х13 и пр.	<700 Н/мм²	паз	0.8xØ	1xØ	90 (80-100)	0.013	0.016	0.025	0.035	0.047	0.055	0.065	0.08
				уступ (черн)	1.5xØ	0.3xØ	130 (100-160)	0.014	0.018	0.027	0.04	0.05	0.06	0.08	0.1
				уступ (чист)	Ap=Lреж	0.02xØ	160 (120-200)	0.014	0.017	0.025	0.038	0.05	0.057	0.08	0.1
	M2	Нержавеющие стали аустенитного класса: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 и пр.	700-850 Н/мм²	паз	0.6xØ	1xØ	60 (50-70)	0.01	0.013	0.02	0.03	0.04	0.05	0.062	0.08
				уступ (черн)	1.5xØ	0.3xØ	100 (80-110)	0.013	0.015	0.023	0.035	0.045	0.055	0.08	0.1
				уступ (чист)	Ap=Lреж	0.02xØ	120 (90-140)	0.012	0.014	0.022	0.033	0.042	0.052	0.07	0.1
	M3	Нержавеющие стали дуплексные: 06ХГСЮ, 03Х23Н6М2, ХН35ВТ и пр.	>850 Н/мм²	паз	0.5xØ	1xØ	50 (40-60)	0.01	0.013	0.02	0.03	0.04	0.05	0.062	0.08
				уступ (черн)	1xØ	0.25xØ	60 (50-70)	0.013	0.015	0.023	0.035	0.045	0.055	0.08	0.1
				уступ (чист)	Ap=Lреж	0.02xØ	90 (80-100)	0.012	0.014	0.022	0.033	0.042	0.052	0.07	0.1
S	S1	Жаропрочные. труднообрабатываемые материалы: Инконель 625, ХН62ВМЮТ-Д, ХН35ВТЮ-ВД и пр.	25-35 HRC	паз	0.5xØ	1xØ	30 (20-40)	0.008	0.011	0.017	0.022	0.032	0.038	0.05	0.06
				уступ черн	1.3xØ	0.2xØ	40 (30-50)	0.01	0.013	0.02	0.025	0.038	0.045	0.06	0.08
				уступ чист	Ap=Lреж	0.02xØ	60 (50-70)	0.008	0.011	0.017	0.022	0.032	0.038	0.05	0.06
	S2	Титан и титановые сплавы: ВТ3, ВТ6, ВТ20, ВТ15 и пр.	<1400 Н/мм²	паз	0.5xØ	1xØ	40 (35-45)	0.011	0.015	0.022	0.03	0.042	0.05	0.067	0.08
				уступ черн	1.3xØ	0.2xØ	65 (50-70)	0.013	0.018	0.025	0.035	0.05	0.06	0.08	0.1
				уступ чист	Ap=Lреж	0.02xØ	100 (80-120)	0.013	0.017	0.023	0.033	0.045	0.055	0.072	0.09

* Данные режимы резания предоставлены для стабильных условий обработки. В случае большого вылета инструмента (>5xd), слабого зажима детали и т.д. - нужно уменьшить скорость резания и подачу на 20-40%.

Формулы для расчета
Vр=πDn/1000	n=1000Vр/πD	Vf=Fznz	Fz=Vf/n*z

Vp - скорость резания, м/мин
n - обороты шпинделя, об/мин
Fz - подача на зуб, мм/зуб
Vf - минутная подача (подача стола), мм/мин
z - количество зубьев
