Подбор твердосплавной фрезы по количеству зубьев
6 ноября 2023
Для выполнения качественной фрезерной обработки Правильно подобранные режимы резания гарантируют режущий инструмент определяет не только срок его службы, но и качество обрабатываемой поверхности. Твердосплавные фрезы широко используются в металлообработке и имеют ряд параметров, которые необходимо обязательно учитывать при выборе модели. Одним из таких параметров является количество зубьев.
При выборе твердосплавной фрезы мы рекомендуем руководствоваться следующими правилами:
Надеемся, что данная информация будет полезной для вас и поможет сориентироваться в широчайшем ассортименте монолитного твердосплавного инструмента.- Чем меньше зубьев, тем лучше отвод стружки. В этом случае рекомендуется большая подача на зуб (fz). Но при этом фреза обладает меньшим диаметром сердцевины, что непосредственно снижает ее жесткость.
- Чем больше зубьев, тем больше сердцевина инструмента. Фреза жестче и прочнее, так как в работе участвует сразу несколько режущих кромок. Фрезерование в таком случае происходит плавнее и с меньшими вибрациями.
- Двухзубые концевые фрезы. Конструкция двухзубой фрезы отличается увеличенной канавкой, что позволяет эффективно отводить стружку из зоны резания. Как правило, данная конструкция используется при скоростном, тяжёлом периферийном фрезеровании с большим съемом. Также данные фрезы являются отличным решением для обработки материалов, образующих сливную стружку (например, сталь при высокой скорости резания).
- Трехзубые концевые фрезы. Конструктивно являются “промежуточным" вариантом между большим объёмом стружечной канавки двухзубых фрез и прочностью четырехзубых. Таким образом, данные фрезы имеют стабильный отвод стружки и сохраняют при жесткость. Трехзубые фрезы используются как универсальные.

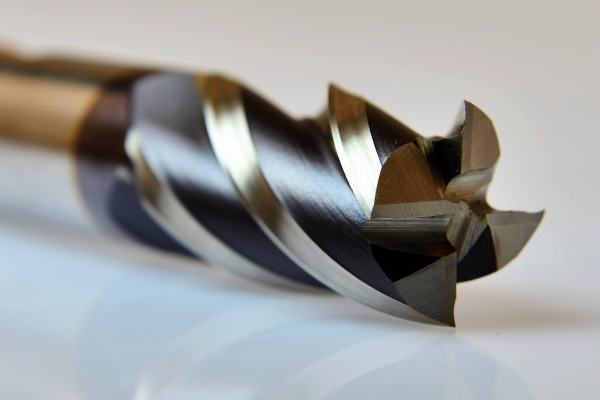

- Четырехзубые концевые фрезы. Конструкция четырехзубой фрезы имеет увеличенную сердцевину, поэтому инструмент более жесткий, что значительно уменьшает так называемый “прогиб фрезы”. Фрезы данной конструкции отличаются повышенной точностью обработки и высоким качеством поверхности. Фрезы данного типа рекомендуется использовать для обработки различных материалов, образующих при фрезеровании мелкую крошащуюся стружку (элементная стружка, которая образуется при обработке твердых и маловязких металлов с малой скоростью резания), требующих значительных усилий резания.
- Шестизубые концевые фрезы. За счет большого количества режущих кромок, одновременно находящихся в контакте с обрабатываемым материалом и малой подачи на зуб (fz), увеличивается стабильность работы инструмента. Тем самым уменьшается количество сколов режущей кромки, значительно увеличивается стойкость инструмента и срок его службы. Шестизубые твердосплавные фрезы рекомендуется применять только для чистовой обработки.
Копирование материалов сайта возможно только с указанием ссылки на первоисточник - CNC1.ru
