Ружейные сверла (Gun drill) - специализированный металлорежущий инструмент, применяемый для изготовления глухих и сквозных отверстий большой глубины. Данный тип инструмента используется для обработки стали, нержавеющей стали, чугуна а также цветных металлов. Конструктивно ружейное сверло состоит из хвостовика, корпуса с V-образной канавкой и каналами для СОЖ, а также цельной твердосплавной головки. В таблице ниже представлены ружейные сверла диаметром от 3,02 до 30,02 мм стандартных размеров и исполнений. Расчет стоимости инструмента производится индивидуально по вашему запросу.
В корзину
| Артикул | Диаметр сверла d, мм | Диаметр корпуса d1, мм | Длина головки L1, мм | Длина под переточку L2, мм | Обшая длина сверла L, мм | Цена (с НДС) | Купить |
|---|---|---|---|---|---|---|---|
| 3.02 | 2.75 | 24.23 | 21 | 1000 |
Цена по запросу
|
||
| 4.02 | 3.8 | 26.25 | 23 | 1200 |
Цена по запросу
|
||
| 5.02 | 4.75 | 28.64 | 25 | 1400 |
Цена по запросу
|
||
| 6.02 | 5.75 | 34 | 30 | 1600 |
Цена по запросу
|
||
| 7.02 | 6.7 | 34 | 30 | 1600 |
Цена по запросу
|
||
| 8.02 | 7.7 | 38 | 33 | 1800 |
Цена по запросу
|
||
| 9.02 | 8.7 | 39 | 33 | 2200 |
Цена по запросу
|
||
| 10.02 | 9.65 | 37.8 | 34 | 2200 |
Цена по запросу
|
||
| 11.02 | 10.65 | 37.8 | 34 | 2200 |
Цена по запросу
|
||
| 11.52 | 11.1 | 37.8 | 32 | 2200 |
Цена по запросу
|
||
| 12.02 | 11.6 | 37.8 | 33 | 2200 |
Цена по запросу
|
||
| 12.52 | 12.1 | 37.8 | 33 | 2200 |
Цена по запросу
|
||
| 13.02 | 12.5 | 37.8 | 32 | 2200 |
Цена по запросу
|
||
| 14.02 | 13.5 | 42.5 | 36 | 2200 |
Цена по запросу
|
||
| 15.02 | 14.5 | 48.6 | 38 | 2200 |
Цена по запросу
|
||
| 16.02 | 15.4 | 48.6 | 38 | 2200 |
Цена по запросу
|
||
| 17.02 | 16.4 | 48.6 | 36 | 2200 |
Цена по запросу
|
||
| 18.02 | 17.4 | 47.8 | 34 | 2200 |
Цена по запросу
|
||
| 19.02 | 18.2 | 47.8 | 34 | 2200 |
Цена по запросу
|
||
| 20.02 | 19.1 | 47.8 | 33 | 3500 |
Цена по запросу
|
||
| 21.02 | 20.1 | 56.5 | 45 | 3500 |
Цена по запросу
|
||
| 22.02 | 21.1 | 58.8 | 45 | 3500 |
Цена по запросу
|
||
| 23.02 | 22.1 | 58.8 | 45 | 3500 |
Цена по запросу
|
||
| 24.02 | 23.1 | 60 | 45 | 3500 |
Цена по запросу
|
||
| 25.02 | 24.1 | 61.8 | 45 | 3500 |
Цена по запросу
|
||
| 26.02 | 25.1 | 62.6 | 45 | 3500 |
Цена по запросу
|
||
| 27.02 | 26.1 | 62.4 | 45 | 3500 |
Цена по запросу
|
||
| 28.02 | 27.1 | 63.3 | 45 | 3500 |
Цена по запросу
|
||
| 29.02 | 28.1 | 64 | 45 | 3500 |
Цена по запросу
|
||
| 30.02 | 29.1 | 65 | 45 | 3500 |
Цена по запросу
|
Дополнительные сведения
|
GD |
A |
19.02 |
2200 |
DR000 |
| 1 |
2 |
3 |
4 |
5 |
|
Расшифровка артикула ружейных сверл, поставляемых нами |
||||
- GD - тип инструмента (Gun Drill - ружейные сверла с напаенными твердосплавными головками)
- A - профиль твердосплавной головки
- 19.02 - диаметр сверла (твердосплавной головки)
- 2200 - общая длина сверла
- DR000 - тип хвостовика
Изготовление отверстий большой глубины является сложной и трудоемкой задачей, для которой особо критичны эффективный отвод стружки и подача смазочно-охлаждающей жидкости (СОЖ). Глубоким сверлением обозначают обработку, если глубина отверстия превышает пять его диаметров. Стандартные монолитные или корпусные сверла не справятся с ней. Для решения таких задач используется специализированный инструмент - ружейные сверла (Gun drill).
Область применения: сверлильные, токарные станки, токарные обрабатывающие центры.
Премущества:
- Высокая чистота получаемой поверхности
- Высокая точность обработки и расположения оси сверла
- Отличные показатели прямолинейности и концентричности
|
 |
| Конструкция ружейного сверла | Твердосплавная головка |
1. Твердосплавная головка
Режущая часть сверла, которая изготавливается из высококачественного твердого сплава. Процесс сверления, а также качетство и точность отверстия зависят от ее геометрии. При подборе ружейного сверла учитывают углы заточки и профиль головки, которые должны соответствовать специфике материала заготовки.
При износе твердосплавная головка может быть повторно отшлифована. При этом возможно изменение ее геометрии, что скажется на размере и точности изготавливаемого отверстия. Профиль головки при переточке остается неизменным.
Угол заточки непосредственно влияет на качество обработки и эффективный отвод стружки. Для стандартных ружейных сверл применяются несколько вариантов заточки.
| Стандартные углы заточки головки ружейных сверл | |
| для сверл Ø ≤5 мм |
|
|
для сверл Ø 5~20 мм |
 |
|
для сверл Ø ≥20 мм |
|
| Описанные выше углы заточки являются стандартными. Возможно изготовление инструмента с другими параметрами, исходя из особенностей обрабатываемого материала. |
Профиль головки формируется при производсве ружейного сверла. Ниже представлены и описаны наиболее распространные типы профилей головки.
|
Тип профиля |
Внешний вид | Описание |
| A |
 |
Стандартный профиль для обработки большинства различных материалов. Данный проифиль отлично подойдет для изготовления отверстий с высокой точностью и прямолинейностью. Стандартная начальная точка направляющей составляет 60° (может варьироваться от 45° до 80°). |
| B |
 |
Эта форма является предпочтительным выбором при узких допусках с точки зрения диаметра отверстия и чистоты. Некоторые направляющие площадки имеют выпуклую поверхность. Сферическая шлифовальная пята может выступать за направляющие пластины. |
| C |
|
Профиль C применяется для поперечного, углового сверления в заготовках из чугуна и алюминиевых сплавов. |
| D |
 |
Профиль D используется для обработки мягких материалов: серый чугун, графит и др. |
| Если в таблице вы не нашли нужный вам профиль, просим отправить запрос в отдел продаж с указанием характеристик необходимого вам материала. Наши инженеры подберут оптимальное решение для вашей задачи. |
2. Корпус

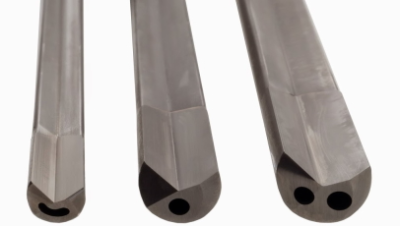

Один из основных компонентов ружейного сверла, который отличается повышенный устойчивостью к скручиванию. С одной стороны, она достигается за счет материала изготовления (закаленная сталь), с другой - за счет формы поперечного сечения. V-образная канавка обеспечивает эффективный отвод стружки даже в условиях глубого сверления. В корпусе сверла проходят каналы для подачи СОЖ в зону резания.
3. Хвостовик
Хвостовик обеспечивает надежную фиксацию сверла в рабочем органе обрабатывающего станка. Хвостовики ружейных сверл изготавливаются в соответствии с различными стандартами. В таблице* ниже приведены популярные типы и размеры стовиков, а также их артикульное обозначение. Большой выбор моделей позволяет максимально точно подобрать хвостовик инструмента в соответствии с используемым станком.
| Тип хвостовика | Размер |
Внешний вид |
D, мм |
L, мм |
L1, мм |
L2, мм | M / TR | Диапазон Ø сверл, мм | Кодовое обозначение | |
|
Цилиндрический |
25 x 70 |
|
25 | 70 |
78 |
- | - | 2.00 - 20.00 |
DR000 |
|
|
Центральный зажим со скосом |
16 x 50 |
 |
16 | 58 | 50 | 47.5 | - | 2.00 - 13.00 | DR001 | |
| 25 x 70 | 25 | 78 | 70 | 34 | - |
2.00 - 20.00 |
DR002 |
|||
|
Центральный зажим конический |
12.7 x 38.1 |
 |
12.7 | 58 | 38.1 |
25.4 |
- | 8.00 - 13.00 |
DR003 |
|
| 19.05 x 70 |
19.05 |
78 | 70 |
34 |
- | 15.00 - 20.00 |
DR004 |
|||
| 25 x 70 | 25 |
78 |
70 |
34 |
- | 2.00 - 20.00 |
DR005 |
|||
|
Цилиндрический со скосом |
25.4 x 70 |
 |
25.4 | 100 | 70 | 57.1 | - | 20.00 - 25.00 |
DR006 |
|
| 31.75 x 70 | 31.75 | 100 | 70 | 57.1 | - | 26.00 - 30.00 |
DR007 |
|||
| 38.1 x 70 | 38.1 | 100 | 70 | 57.1 | - | 30.00 - 40.00 |
DR008 |
|||
| 25 x 70 | 25 | 100 | 70 | 57.1 | - | 2.00 - 25.00 |
DR009 |
|||
|
Центральный зажим со скосом и шпонкой |
25 x 70 |
 |
25 | 105 | 72 | 34 | - | 10.00 - 25.00 |
DR010 |
|
|
Центральный зажим конический |
12.7 x 38.1 |
 |
12.7 | 38.1 | 25.4 | - | - | 2.00 - 9.00 |
DR011 |
|
| 19.05 x 70 | 19.05 | 70 | 44.4 | - | - | 2.00 - 15.00 |
DR012 |
|||
| 25 x 70 | 25 | 70 | 44.4 | - | - | 2.00 - 20.00 |
DR013 |
|||
|
Центральный зажим со скосом 15° |
10 x 40 |
 |
10 | 55 | 42 | 24.3 | - | 7.00 - 10.00 |
DR014 |
|
| 16 x 45 | 16 | 65 | 45 | 31 | - | 11.00 - 15.00 |
DR015 |
|||
| 16 x 50 | 16 | 75 | 52 | 47.5 | - | 11.00 - 15.00 |
DR016 |
|||
|
Передний зажим со скосом 15° |
16 x 50 |
 |
16 | 58 | 50 | 47.5 | - | 2.00 - 10.00 |
DR017 |
|
|
Передний зажим со скосом 2° |
25.4 x 70 |
 |
25.4 | 70 | 57.1 | - | - | 2.00 - 20.00 |
DR018 |
|
| 31.75 x 70 | 31.75 | 70 | 57.1 | - | - | 2.00 - 25.00 |
DR019 |
|||
| 38.1 x 70 | 38.1 | 70 | 57.1 | - | - | 2.00 - 32.00 |
DR020 |
|||
| 25 x 70 | 25 | 70 | 57.1 | - | - | 2.00 - 25.00 |
DR021 |
|||
|
DIN1835A |
16 x 48 |
|
16 |
48 |
- | - | - | 2.00 - 12.00 | DR022 | |
| 20 x 50 | 20 | 50 | - | - | - | 2.00 - 15.00 |
DR023 |
|||
| 25 x 70 | 25 |
70 |
- | - | - | 2.00 - 20.00 |
DR024 |
|||
| 32 x 60 | 32 |
60 |
- |
- | - | 2.00 - 26.00 |
DR025 |
|||
|
Weldon DIN1835B |
10 x 40 |
 |
10 | 40 | 20 | - | - | 2.00 - 7.00 |
DR026 |
|
| 12 x 45 | 12 | 45 | 22.5 | - | - | 2.00 - 8.00 |
DR027 |
|||
| 16 x 48 | 16 | 48 | 24 | - | - | 2.00 - 12.00 |
DR028 |
|||
| 20 x 70 | 20 | 70 | 25 | - | - | 2.00 - 15.00 |
DR029 |
|||
|
Weldon DIN1835B |
25 x 56 |
 |
25 | 56 | 32 | - | - | 2.00 - 20.00 | DR030 | |
| 32 x 60 | 32 | 60 | 36 | - | - | 2.00 - 26.00 | DR031 | |||
| 40 x 70 | 40 | 70 | 40 | - | - | 2.00 - 30.00 | DR032 | |||
| DIN1835E | 10 x 40 |
 |
10 | 40 | 28 | - | - | 2.00 - 7.00 | DR033 | |
| 12 x 45 | 12 | 45 | 33 | - | - |
2.00 - 8.00 |
DR034 | |||
| 16 x 48 | 16 | 48 | 36 | - | - | 2.00 - 12.00 | DR035 | |||
| 20 x 70 | 20 | 70 | 38 | - | - | 2.00 - 15.00 | DR036 | |||
| 25 x 56 | 25 | 56 | 44 | - | - | 2.00 - 20.00 | DR037 | |||
| 32 x 60 | 32 | 60 | 48 | - | - | 2.00 - 26.00 | DR038 | |||
| DIN6535E | 10 x 40 |
 |
10 |
40 |
28 | - | - | 2.00 - 7.00 | DR039 | |
| 12 x 45 | 12 | 45 | 33 | - | - | 2.00 - 8.00 | DR040 | |||
| 16 x 48 | 16 | 48 | 36 | - | - | 2.00 - 12.00 | DR041 | |||
| 20 x 50 | 20 | 50 | 38 | - | - | 2.00 - 15.00 | DR042 | |||
| 25 x 56 | 25 | 56 | 44 | - | - | 2.00 - 20.00 |
DR043 |
|||
|
Хвостовик с трапецеидальной резьбой |
16 x 122 |
 |
16 | 122 | - | - | TR16x1.5 | 2.00 - 12.00 |
DR044 |
|
| 20 x 126 | 20 | 126 | - | - | TR20x2 | 2.00 - 15.00 |
DR045 |
|||
| 28 x 126 | 28 | 126 | - | - | TR28x2 | 2.00 - 24.00 |
DR046 |
|||
| 36 x 162 | 36 | 162 | - | - | TR36x2 | 2.00 - 27.00 |
DR047 |
|||
| Цилиндрический с резьбой | 10 x 60 |
 |
10 | 60 | - | - | M6x0.5 | 2.00 - 7.00 |
DR048 |
|
| 16 x 80 | 16 | 80 | - |
- |
M10x1 | 2.00 - 12.00 |
DR049 |
|||
