Фрезерные патроны SK-SLN (Weldon) в Екатеринбурге

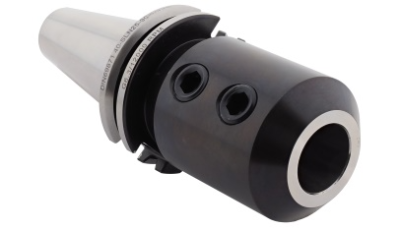

Фрезерные патроны SK-SLN предназначены для фиксации режущего инструмента с цилиндрическим хвостовиком Weldon (с лыской) и передачи на на него крутящего момента. Оправки с хвостовиком SK (конусность 7:24 / DIN 69871, ISO 7388/1) используются в сверлильных, фрезерных станках с ЧПУ и обрабатывающих центрах. Преимуществами патронов SK-SLN является жесткость фиксации инструмента и простой процесс его замены. Крепление инструмента в корпусе патрона осуществляется винтами, которые при затягивании упираются в лыску, обеспечивая тем самым центрирование и жесткую фиксацию. В каталоге представлены фрезерные патроны с хвостовиками SK40 и SK50, предназначенные для крепление инструмента с хвостовиком Weldon диаметром от 16 до 40 мм.
Фрезерные патроны SK30 для инструмента с хвостовиком Weldon
Патроны SK30-SLN обеспечивают фиксацию режущего инструмента с хвостовиком Weldon, позволяя тем самым получить высокое качество обработки изделия. Жесткость фиксации в оправке обеспечивается одним (SLN5-SLN20) или двумя (SLN25-SLN40) винтами, которые при затягивании упираются в специальную лыску хвостовика инструмента. Для установки или смены режущего инструмента используется шестигранный ключ. Подача смазочно-охлаждающей жидкости (СОЖ) осуществляется через центральное отверстие оправки (тип AD). Крепление хвостовика SK30 в шпинделе станка производится при помощи штревельного болта с резьбой M12 (в комплект поставки не входит).

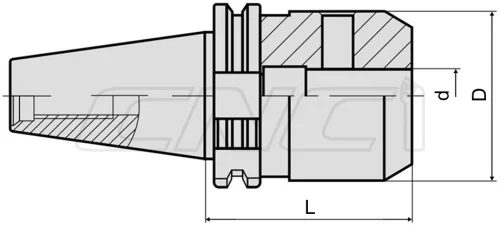

Артикул | Наименование | Диаметр D, мм | Диаметр d, мм | Длина вылета L, мм | Цена (с НДС) |
Купить |
Популярное |
Фрезерный патрон SK30-SLN (Weldon), диаметр отверстия 06 мм, вылет 50 мм | 25 | 6 | 50 |
Временно отсутствует на складе |
|
Популярное |
Фрезерный патрон SK30-SLN (Weldon), диаметр отверстия 08 мм, вылет 50 мм | 28 | 8 | 50 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK30-SLN (Weldon), диаметр отверстия 10 мм, вылет 50 мм | 35 | 10 | 50 |
-
+
В наличии |
|
|
Фрезерный патрон SK30-SLN (Weldon), диаметр отверстия 10 мм, вылет 60 мм | 35 | 10 | 60 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK30-SLN (Weldon), диаметр отверстия 12 мм, вылет 70 мм | 40 | 12 | 70 |
-
+
В наличии |
|
|
Фрезерный патрон SK30-SLN (Weldon), диаметр отверстия 12 мм, вылет 50 мм | 40 | 12 | 50 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK30-SLN (Weldon), диаметр отверстия 16 мм, вылет 70 мм | 44 | 16 | 70 |
-
+
В наличии |
|
|
Фрезерный патрон SK30-SLN (Weldon), диаметр отверстия 16 мм, вылет 63 мм | 44 | 16 | 63 |
Временно отсутствует на складе |
Фрезерные патроны SK40 для инструмента с хвостовиком Weldon
Патроны SK40-SLN обеспечивают фиксацию режущего инструмента с хвостовиком Weldon, позволяя тем самым получить высокое качество обработки изделия. Жесткость фиксации в оправке обеспечивается одним (SLN8-SLN20) или двумя (SLN25-SLN40) винтами, которые при затягивании упираются в специальную лыску хвостовика инструмента. Для установки или смены режущего инструмента используется шестигранный ключ. Подача смазочно-охлаждающей жидкости (СОЖ) осуществляется через центральное отверстие оправки (тип AD). Крепление хвостовика SK40 в шпинделе станка производится при помощи штревельного болта с резьбой M16 (в комплект поставки не входит).
Артикул | Наименование | Диаметр D, мм | Диаметр d, мм | Длина вылета L, мм | Цена (с НДС) |
Купить |
|
Временно отсутствует на складе |
|||||
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 06 мм, вылет 50 мм | 25 | 6 | 50 |
-
+
В наличии |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 08 мм, вылет 50 мм | 28 | 8 | 50 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 10 мм, вылет 63 мм | 35 | 10 | 63 |
-
+
В наличии |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 10 мм, вылет 50 мм | 35 | 10 | 50 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 12 мм, вылет 50 мм | 40 | 12 | 50 |
-
+
В наличии |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 12 мм, вылет 63 мм | 40 | 12 | 63 |
-
+
В наличии |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 16 мм, вылет 63 мм | 44 | 16 | 63 |
-
+
В наличии |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 18 мм, вылет 63 мм | 46 | 18 | 63 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 20 мм, вылет 63 мм | 50 | 20 | 63 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 25 мм, вылет 90 мм | 53 | 25 | 90 |
Временно отсутствует на складе |
|
Популярное |
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 25 мм, вылет 100 мм | 53 | 25 | 100 |
-
+
В наличии |
|
Популярное |
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 32 мм, вылет 100 мм | 61 | 32 | 100 |
-
+
В наличии |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 40 мм, вылет 100 мм | 80 | 40 | 100 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK40-SLN (Weldon), диаметр отверстия 40 мм, вылет 120 мм | 80 | 40 | 120 |
-
+
В наличии |
Фрезерные патроны SK50 для инструмента с хвостовиком Weldon
Патроны SK50-SLN обеспечивают фиксацию режущего инструмента с хвостовиком Weldon, позволяя тем самым получить высокое качество обработки изделия. Жесткость фиксации в оправке обеспечивается одним винтом, который при затягивании упирается в специальную лыску хвостовика инструмента. Для установки или смены режущего инструмента используется шестигранный ключ. Подача смазочно-охлаждающей жидкости (СОЖ) осуществляется через центральное отверстие оправки (тип AD). Крепление хвостовика SK50 в шпинделе станка производится при помощи штревельного болта с резьбой M24 (в комплект поставки не входит).
Артикул | Наименование | Диаметр D, мм | Диаметр d, мм | Длина вылета L, мм | Цена (с НДС) |
Купить |
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 06 мм, вылет 63 мм | 25 | 6 | 63 |
-
+
В наличии |
|
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 08 мм, вылет 63 мм | 28 | 8 | 63 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 10 мм, вылет 63 мм | 35 | 10 | 63 |
-
+
В наличии |
|
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 14 мм, вылет 63 мм | 42 | 14 | 63 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 16 мм, вылет 63 мм | 44 | 16 | 63 |
-
+
В наличии |
|
Популярное |
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 25 мм, вылет 80 мм | 53 | 25 | 80 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 32 мм, вылет 105 мм | 61 | 32 | 105 |
-
+
В наличии |
|
Популярное |
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 32 мм, вылет 100 мм | 61 | 32 | 100 |
-
+
В наличии |
|
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 32 мм, вылет 160 мм | 61 | 32 | 160 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 40 мм, вылет 100 мм | 80 | 40 | 100 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 40 мм, вылет 120 мм | 80 | 40 | 120 |
Временно отсутствует на складе |
|
|
Фрезерный патрон SK50-SLN (Weldon), диаметр отверстия 40 мм, вылет 110 мм | 80 | 40 | 110 |
Временно отсутствует на складе |
