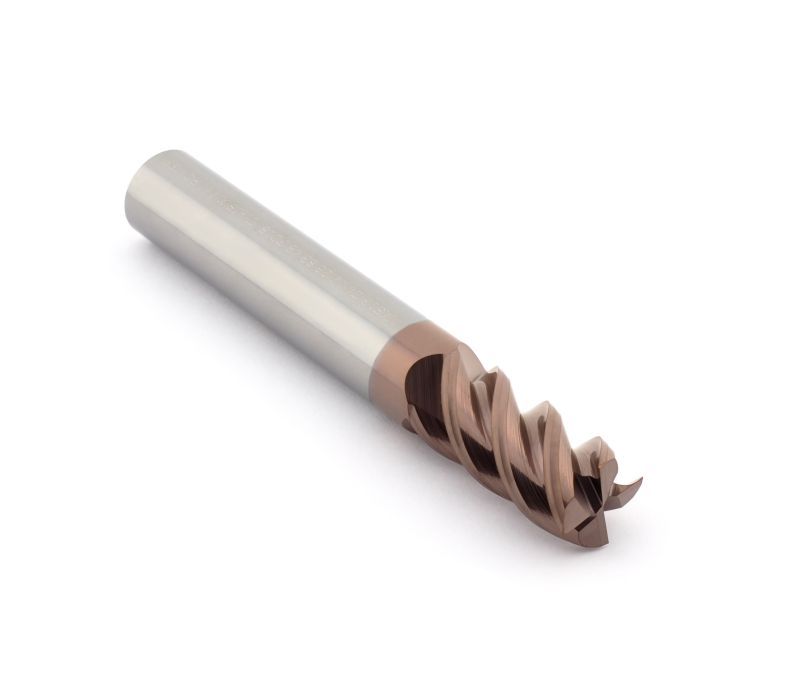

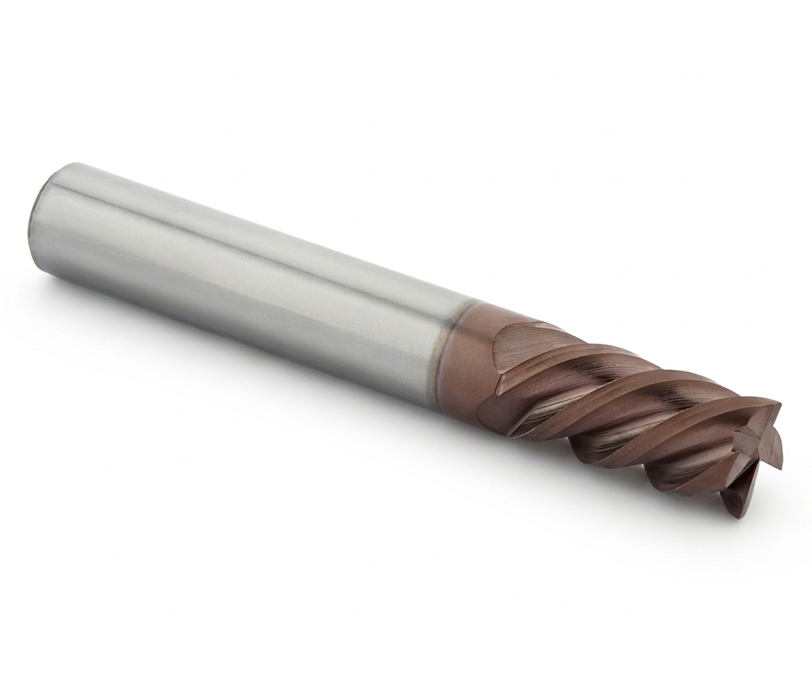

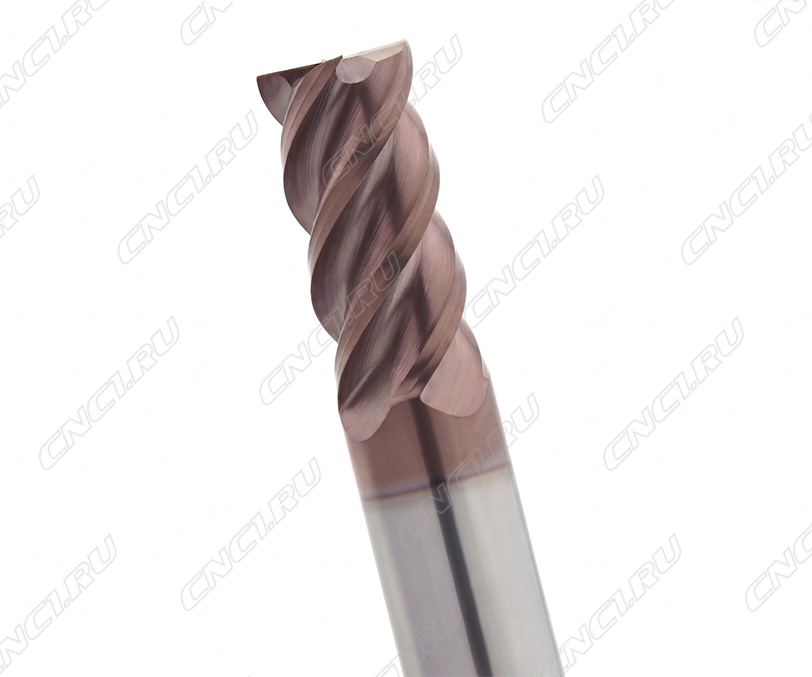

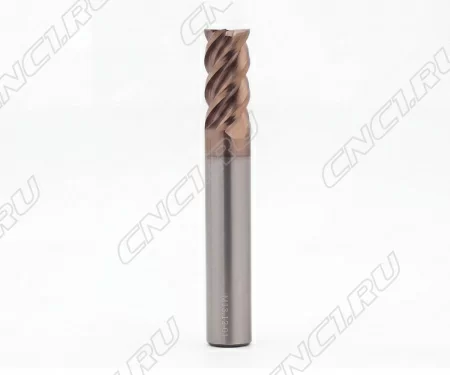

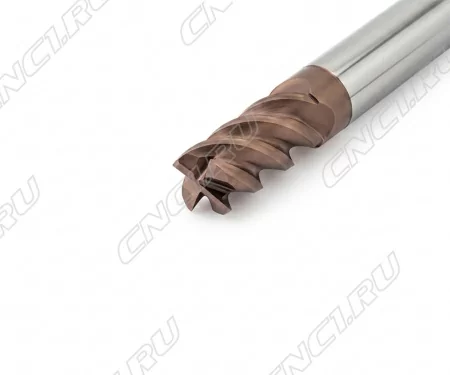

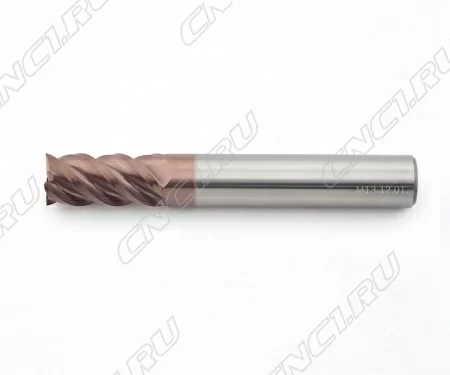

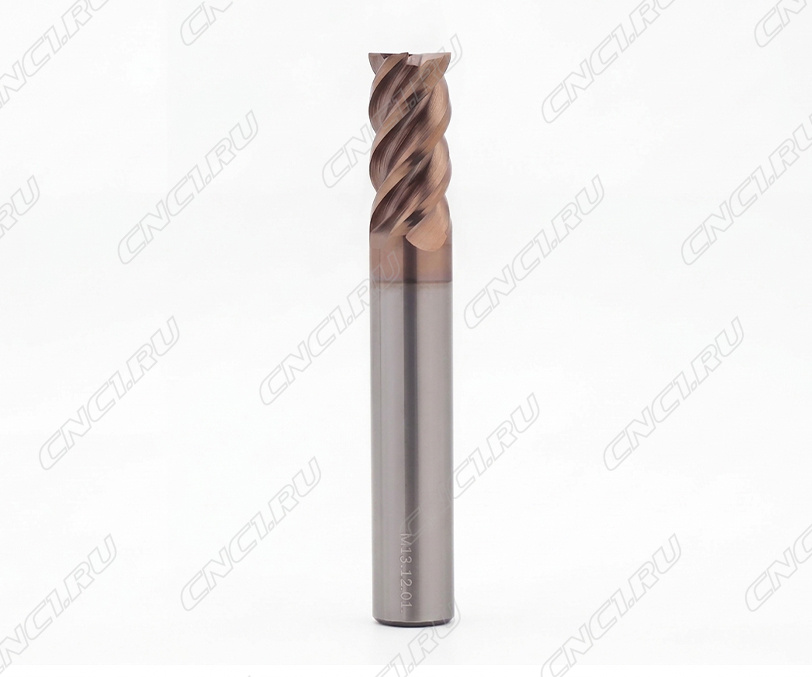

Фреза твердосплавная концевая 4-зубая Schwarzmaier MS13.Z4.12.26.83.48.F018.TiAlSiXN предназначена для фрезерования пазов и уступов в материалах: M (нержавеющая сталь), S (жаропрочные сплавы). Фреза изготовлена из твердого сплава с нанесением износостойкого покрытия M.Power (TiAlSiXN). Защитная фаска 0,18x45°. Угол подъема спирали 48°. Диаметр фрезы 12 мм, длина режущей части 26 мм, общая длина 83 мм. Тип хвостовика - цилиндрический (h6).
Характеристики
Общие параметры
Тип фрезы
MS13
Количество зубьев
4
Фаска
0.18x45°
Передний угол по периметру
7°
Угол наклона спирали
48°
Покрытие
TiAlSiXN
Обрабатываемый материал
ms
D, мм
12
d, мм
12
L, мм
83
Lc, мм
26
Вы можете приобрести MS13.z4.12.26.83.48.F018.TiAlSiXN Фреза концевая твердосплавная по нержавеющей и жаропрочной стали в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - MS13.
Рекомендуемые режимы резания для твердосплавных фрез серии MS11, MS13
|
Обрабатываемый материал по ISO |
Твердость |
Вид обработки |
Глубина реза Ap,мм |
Ширина резания Ae,мм |
Vр, м/мин |
Подача на зуб Fz, мм/z |
||||||||||
|
Ø3 |
Ø4 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
Ø16 |
Ø20 |
|||||||||
| P |
P1 P2 |
Низкоуглеродистые, нелегированные стали: Ст3, Ст10, Ст20, Ст08, и пр. |
<450 Н/мм2 |
паз |
1xØ |
1xØ | 140 (120-160) | 0.015 | 0.02 | 0.03 | 0.04 |
0.05 |
0.06 |
0.08 |
0.1 |
|
|
уступ (черн) |
1.5xØ |
0.3xØ |
160 (140-170) | 0.017 | 0.022 | 0.033 |
0.044 |
0.055 |
0.065 |
0.1 |
0.12 |
|||||
|
уступ (чист) |
Ap=Lреж |
0.02xØ |
180 (150-200) | 0.016 | 0.021 |
0.03 |
0.042 |
0.055 |
0.062 |
0.1 |
0.12 |
|||||
|
P3 |
Конструкционные низколегированные стали с содержанием углерода до 0.5%: 09Г2С, 10ХСНД, Ст25, Ст30, 30ГСЛ и пр. |
450-600 Н/мм2 |
паз |
1xØ |
1xØ |
120 (100-140) | 0.015 | 0.02 |
0.03 |
0.04 |
0.05 |
0.06 |
0.08 |
0.1 |
||
|
уступ (черн) |
1.5xØ |
0.3xØ |
140 (120-160) | 0.017 |
0.022 |
0.033 |
0.044 |
0.055 |
0.065 |
0.1 |
0.12 |
|||||
|
уступ (чист) |
Ap=Lреж |
0.02xØ |
160 (130-170) | 0.016 |
0.021 |
0.03 |
0.042 |
0.055 |
0.062 |
0.1 |
0.12 |
|||||
| M | M1 |
Нержавеющие стали мартенситного класса: 20Х13, 40Х13, 08Х13 и пр. |
<700 Н/мм2 |
паз |
0.8xØ |
1xØ |
90 (80-100) |
0.013 | 0.016 | 0.025 | 0.035 | 0.047 | 0.055 | 0.065 | 0.08 | |
|
уступ (черн) |
1.5xØ |
0.3xØ |
130 (100-160) |
0.014 | 0.018 | 0.027 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 | |||||
|
уступ (чист) |
Ap=Lреж |
0.02xØ |
160 (120-200) |
0.014 |
0.017 |
0.025 | 0.038 | 0.05 | 0.057 | 0.08 | 0.1 | |||||
| M2 |
Нержавеющие стали аустенитного класса: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 и пр. |
700-850 Н/мм2 |
паз |
0.6xØ |
1xØ |
60 (50-70) |
0.01 | 0.013 | 0.02 | 0.03 | 0.04 | 0.05 | 0.062 | 0.08 | ||
|
уступ (черн) |
1.5xØ |
0.3xØ |
100 (80-110) |
0.013 | 0.015 | 0.023 | 0.035 | 0.045 | 0.055 | 0.08 | 0.1 | |||||
|
уступ (чист) |
Ap=Lреж |
0.02xØ |
120 (90-140) |
0.012 | 0.014 | 0.022 | 0.033 | 0.042 | 0.052 | 0.07 | 0.1 | |||||
| M3 |
Нержавеющие стали дуплексные: 06ХГСЮ, 03Х23Н6М2, ХН35ВТ и пр. |
>850 Н/мм2 |
паз |
0.5xØ |
1xØ | 50 (40-60) | 0.01 | 0.013 | 0.02 | 0.03 | 0.04 | 0.05 | 0.062 | 0.08 | ||
|
уступ (черн) |
1xØ |
0.25xØ |
60 (50-70) |
0.013 | 0.015 | 0.023 | 0.035 | 0.045 | 0.055 | 0.08 | 0.1 | |||||
|
уступ (чист) |
Ap=Lреж |
0.02xØ |
90 (80-100) | 0.012 | 0.014 | 0.022 | 0.033 | 0.042 | 0.052 | 0.07 | 0.1 | |||||
| S | S1 |
Жаропрочные. труднообрабатываемые материалы: Инконель 625, ХН62ВМЮТ-Д, ХН35ВТЮ-ВД и пр. |
25-35 HRC |
паз |
0.5xØ |
1xØ |
30 (20-40) | 0.008 | 0.011 | 0.017 | 0.022 | 0.032 | 0.038 | 0.05 | 0.06 | |
|
уступ черн |
1.3xØ |
0.2xØ |
40 (30-50) | 0.01 | 0.013 | 0.02 | 0.025 | 0.038 |
0.045 |
0.06 | 0.08 | |||||
|
уступ чист |
Ap=Lреж |
0.02xØ |
60 (50-70) | 0.008 | 0.011 | 0.017 | 0.022 | 0.032 | 0.038 | 0.05 | 0.06 | |||||
|
S2 |
Титан и титановые сплавы: ВТ3, ВТ6, ВТ20, ВТ15 и пр. |
<1400 Н/мм2 |
паз |
0.5xØ |
1xØ |
40 (35-45) | 0.011 | 0.015 | 0.022 | 0.03 | 0.042 | 0.05 | 0.067 | 0.08 | ||
|
уступ черн |
1.3xØ |
0.2xØ |
65 (50-70) | 0.013 | 0.018 | 0.025 | 0.035 | 0.05 | 0.06 | 0.08 | 0.1 | |||||
|
уступ чист |
Ap=Lреж |
0.02xØ |
100 (80-120) | 0.013 | 0.017 | 0.023 | 0.033 | 0.045 | 0.055 | 0.072 | 0.09 | |||||
| Формулы для расчета | |||
| Vр=π*D*n/1000 | n=1000*Vр/π*D | Vf=Fz*n*z | Fz=Vf/n*z |
n - обороты шпинделя, об/мин
Fz - подача на зуб, мм/зуб
Vf - минутная подача (подача стола), мм/мин
z - количество зубьев
