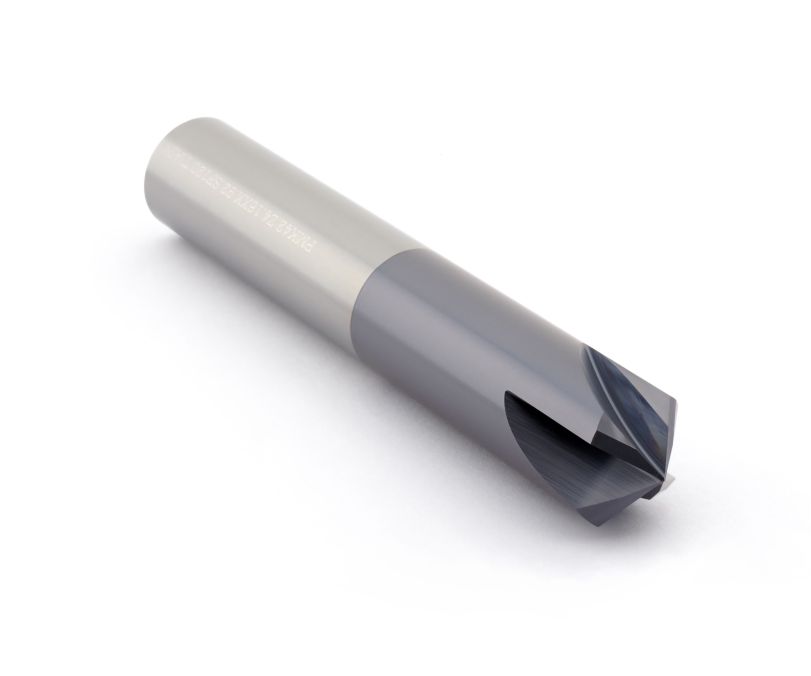

PMK42.z4.20.XX.104.SF120.TiAlN Фреза для снятия фасок твердосплавная по металлу

13 284 ₽/шт

Отсутствует на складе

Запросить

Нашли дешевле? Снизим цену!

Все товары

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления.

Если Вы заметили неточность или ошибку в описании, пожалуйста, сообщите нам — выделите фрагмент текста и нажмите Ctrl + Enter.

Крупнейший склад в УрФО

Быстрая доставка

Гарантия на продукцию

Техническое сопровождение

Фреза твердосплавная концевая 4-зубая Schwarzmaier PMK42.Z4.20.XX.104.SF120.TiAlN предназначена для фрезерования фасок в материалах: P (сталь), M (нержавеющая сталь), K (чугун). Фреза фасочная изготовлена из твердого сплава с нанесением износостойкого покрытия BALINIT® FUTURA NANO (TiAlN). Угол 120° при вершине. Диаметр фрезы 20 мм, общая длина 104 мм. Тип хвостовика - цилиндрический (h6).

Характеристики

Общие параметры

Тип фрезы

PMK42

Количество зубьев

Угол при вершине

120°

Покрытие

TiAlN

Обрабатываемый материал

D, мм

d, мм

L, мм

104

Вы можете приобрести PMK42.z4.20.XX.104.SF120.TiAlN Фреза для снятия фасок твердосплавная по металлу в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - PMK42.

Рекомендуемые режимы резания для твердосплавных фрез серии PMK40, PMK41, PMK42, PMK43

Обрабатываемый материал по ISO			Твердость	Вид обработки	Глубина реза Ap,мм	Ширина резания Ae,мм	Vр, м/мин	Подача на зуб Fz, мм/z
								Ø4	Ø6	Ø8	Ø10	Ø12	Ø14	Ø16	Ø20
P	P1 P2	Низкоуглеродистые, нелегированные стали: Ст3, Ст10, Ст20, Ст08, и пр.	<450 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	160 (140-180)	0.025	0.036	0.048	0.06	0.08	0.09	0.1	0.13
				снятие заусенцев	0.05xØ	0.05xØ	230 (200-250)	0.04	0.06	0.08	0.11	0.13	0.15	0.17	0.21

	P3	Конструкционные низколегированные стали с содержанием углерода до 0.5%: 09Г2С, 10ХСНД, Ст25, Ст30, 30ГСЛ и пр.	450-600 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	140 (120-160)	0.025	0.036	0.048	0.06	0.08	0.09	0.1	0.13
				снятие заусенцев	0.05xØ	0.05xØ	200 (180-220)	0.04	0.06	0.08	0.11	0.13	0.15	0.17	0.21

	P4	Углеродистые, легированные стали: Ст40Х,СТ40ХН, 35ХН2МЛ, 38ХГСА, Ст45, ШХ15, Ст65, 30ХГТ, 34ХН1М и пр.	600-1000 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	120 (100-140)	0.02	0.032	0.042	0.06	0.07	0.08	0.09	0.12
				снятие заусенцев	0.05xØ	0.05xØ	160 (150-180)	0.035	0.053	0.07	0.1	0.12	0.014	0.16	0.2

	P5 P6	Высокопрочные и высоколегированные стали: 38Х2Н4МА, 50ХГФА, 38Х2МЮА, 45ХН2МФА, и пр.	1000-1400 Н/мм²	фрезеров. фасок	0.15xØ	0.15xØ	100 (90-110)	0.002	0.032	0.042	0.06	0.07	0.08	0.09	0.12
				снятие заусенцев	0.05xØ	0.05xØ	130 (110-160)	0.035	0.053	0.07	0.01	0.12	0.014	0.16	0.2

M	M1	Нержавеющие стали мартенситного класса: 20Х13, 40Х13, 08Х13 и пр.	<700 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	110 (90-130)	0.015	0.025	0.034	0.05	0.055	0.06	0.07	0.09
				снятие заусенцев	0.05xØ	0.05xØ	150 (120-180)	0.035	0.042	0.056	0.08	0.09	0.1	0.12	0.15

	M2	Нержавеющие стали аустенитного класса: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 и пр.	700-850 Н/мм²	фрезеров. фасок	0.15xØ	0.15xØ	80 (70-90)	0.011	0.019	0.025	0.04	0.04	0.05	0.06	0.07
				снятие заусенцев	0.05xØ	0.05xØ	100 (90-110)	0.025	0.032	0.042	0.06	0.07	0.08	0.1	0.12

	M3	Нержавеющие стали дуплексные: 06ХГСЮ, 03Х23Н6М2, ХН35ВТ и пр.	>850 Н/мм²	фрезеров. фасок	0.15xØ	0.15xØ	60 (50-70)	0.011	0.019	0.025	0.04	0.04	0.05	0.06	0.07
				снятие заусенцев	0.05xØ	0.05xØ	80 (70-95)	0.025	0.032	0.042	0.06	0.07	0.08	0.1	0.12

K	K1	Чугун серый, чугун ковкий, чугун с шаровидным графитом: СЧ20, СЧ30, КЧ30-6, КЧ50-5 и пр.	<200 HB	фрезеров. фасок	0.25xØ	0.25xØ	150 (130-170)	0.022	0.033	0.044	0.06	0.07	0.08	0.09	0.12
				снятие заусенцев	0.05xØ	0.05xØ	200 (180-220)	0.035	0.056	0.074	0.1	0.12	0.14	0.16	0.2

	K2	Высокопрочный чугун: ВЧ40, ВЧ50, ВЧ100-2 и пр.	>200 HB	фрезеров. фасок	0.25xØ	0.25xØ	140 (120-160)	0.022	0.033	0.044	0.06	0.07	0.08	0.09	0.12
				снятие заусенцев	0.05xØ	0.05xØ	200 (180-220)	0.035	0.056	0.074	0.1	0.12	0.14	0.16	0.2

N	N1	Алюминий и деформируемые ал. сплавы с содержанием Si<7%: Д16, Д12, АД1, В95, AK94, Амг-4	≤400 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	300 (250-350)	0.035	0.047	0.062	0.08	0.1	0.11	0.13	0.17
				снятие заусенцев	0.05xØ	0.05xØ	350 (300-400)	0.06	0.078	0.104	0.14	0.17	0.2	0.22	0.28
	N2	Литейные алюминиевые сплавы с содержанием Si >7%: Силумин, АК21М2.5Н2.5, АЛ4М	≤600 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	160 (120-200)	0.035	0.047	0.062	0.08	0.1	0.11	0.13	0.17
				снятие заусенцев	0.05xØ	0.05xØ	190 (160-220)	0.06	0.078	0.104	0.14	0.17	0.2	0.22	0.28
	N3	Медь, бронза, латунь: БрА9ЖЗЛ, БрА10Ж4Н4Л, ЛО60-1, ЛС59-3, ЛОМш70-1-0.05	≤850 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	180 (140-200)	0.035	0.047	0.062	0.08	0.1	0.11	0.13	0.17
				снятие заусенцев	0.05xØ	0.05xØ	220 (190-240)	0.06	0.078	0.104	0.14	0.17	0.2	0.22	0.28
S	S1	Жаропрочные. труднообрабатываемые материалы: Инконель 625, ХН62ВМЮТ-Д, ХН35ВТЮ-ВД и пр.	25-35 HRC	фрезеров. фасок	0.15xØ	0.15xØ	40 (30-50)	0.02	0.025	0.03	0.04	0.06	0.08	0.1	0.12
				снятие заусенцев	0.05xØ	0.05xØ	50 (40-60)	0.012	0.015	0.018	0.024	0.036	0.048	0.06	0.07

	S2	Титан и титановые сплавы: ВТ3, ВТ6, ВТ20, ВТ15 и пр.	<1400 Н/мм²	фрезеров. фасок	0.15xØ	0.15xØ	50 (40-60)	0.024	0.003	0.036	0.048	0.072	0.096	0.12	0.14
				снятие заусенцев	0.05xØ	0.05xØ	70 (60-80)	0.014	0.017	0.022	0.029	0.043	0.058	0.072	0.086

H	H1	Закаленные стали: Hardox500, 110Г13Л, У13А, ХВГ и пр.	45-55 HRC	фрезеров. фасок	0.1xØ	0.1xØ	40-50 (45)	0.02	0.025	0.032	0.045	0.055	0.065	0.075	0.09
				снятие заусенцев	0.03xØ	0.03xØ	40-50 (45)	0.03	0.035	0.045	0.05	0.06	0.074	0.085	0.12

* Данные режимы резания предоставлены для стабильных условий обработки. В случае большого вылета инструмента (>5xd), слабого зажима детали и т.д. - нужно уменьшить скорость резания и подачу на 20-40%.

Формулы для расчета
Vр=πDn/1000	n=1000Vр/πD	Vf=Fznz	Fz=Vf/n*z

Vp - скорость резания, м/мин
n - обороты шпинделя, об/мин
Fz - подача на зуб, мм/зуб
Vf - минутная подача (подача стола), мм/мин
z - количество зубьев
