Сопла для лазерной сварки

SAS (Сопла с двойной подачей проволоки)

WNSUP-22 и WNSUP-23 (Типы AS и BS)

WNSUP-25 (Тип CS)

WNSUP-26 (Тип CUT)

WNSUP-27 (Тип DS)

WNSUP-28 и WNSUP-30 (Типы ES и FS)

Сопла для сварки без проволоки

Направляющий наконечник WNR-17 (M5)

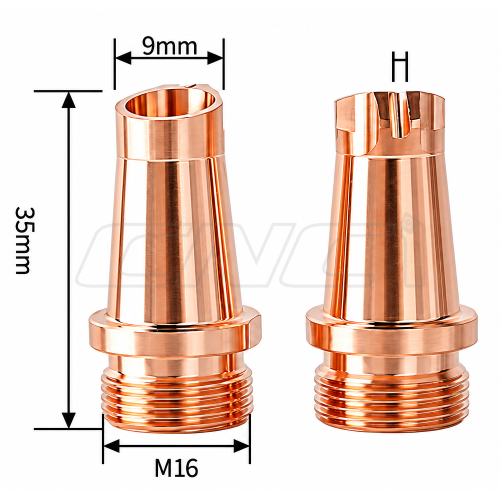

Сопла для лазерной сварки SAS (Сопла с двойной подачей проволоки)

Специализированное сопло для сварки с одновременной подачей двух присадочных проволок. Предназначено для сварки внутренних и наружных углов, стыковых соединений и заполнения увеличенных зазоров. Двойная подача повышает производительность и стабильность формирования шва при работе с толстостенными деталями.

Артикул	Диаметр проволоки, мм	Высота сопла, мм	Размер резьбы, мм	Покрытие	Цена с НДС	Купить
SUP-AS-08D 00135643	0.8	35	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В пути : 10 шт.
SUP-AS-10D 00135644	1	35	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SUP-AS-12D 00135645	1.2	35	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SUP-AS-16D 00135646	1.6	35	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.
SUP-AS-20D 00135647	2	35	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 1 шт. Екатеринбург: 1 шт.

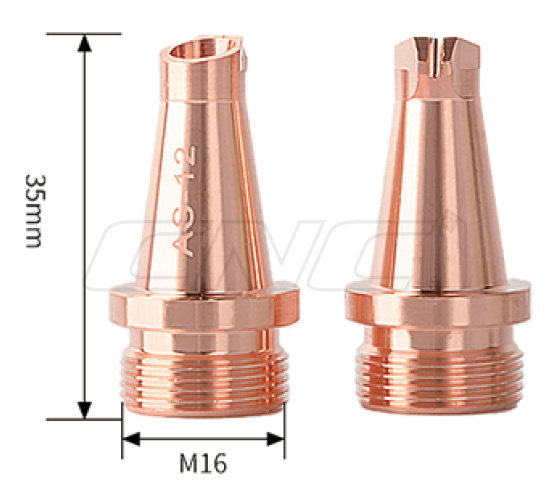

Сопла для лазерной сварки WNSUP-22 и WNSUP-23 (Типы AS и BS)

Специализированное сопло для сварки стандартных внутренних углов с автоматической подачей присадочной проволоки. Направляющий паз фиксирует проволоку строго по центру лазерного луча, а геометрия сопла обеспечивает надежную газовую защиту шва.

Артикул	Диаметр проволоки, мм	Высота сопла, мм	Размер резьбы, мм	Покрытие	Цена с НДС	Купить
WNSUP-22-08 00135625	0.8	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNSUP-22-10 00135626	1	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNSUP-22-12 00135627	1.2	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNSUP-22-20 00135628	2	35	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
WNSUP-23-16 00135629	1.6	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNSUP-23-20 00135630	2	35	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.

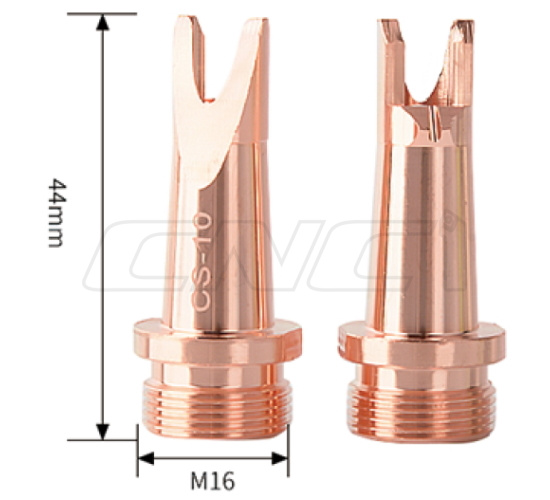

Сопла для лазерной сварки WNSUP-25 (Тип CS)

Универсальное сопло для сварки листовых деталей на плоскости и внешних углов с подачей присадочной проволоки. Направляющий паз помогает ровно подавать присадку в зазор, сохраняя стабильную траекторию и высокое качество шва.

Артикул	Диаметр проволоки, мм	Высота сопла, мм	Размер резьбы, мм	Покрытие	Цена с НДС	Купить
WNSUP-25-08 00135631	0.8	44	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 2 шт. Екатеринбург: 2 шт.
WNSUP-25-10 00135632	1	44	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
WNSUP-25-12 00135633	1.2	44	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNSUP-25-16 00135634	1.6	44	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
WNSUP-25-20 00135635	2	44	M16	Без покрытия	Цена с НДС 194 ₽ /шт 211 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.

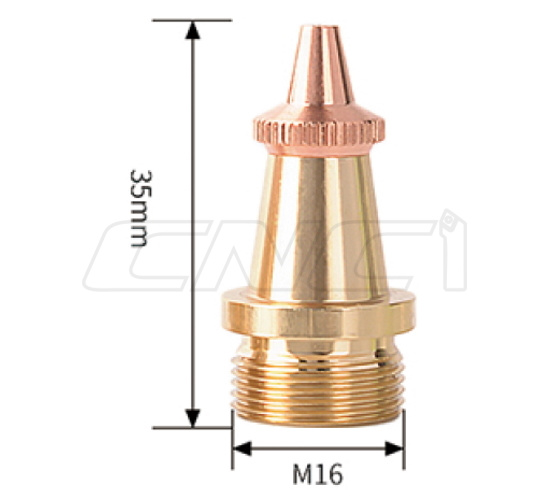

Сопла для лазерной сварки WNSUP-26 (Тип CUT)

Специализированное сопло для перевода лазерного сварочного пистолета в режим резки. Зауженное отверстие концентрирует вспомогательный газ под высоким давлением для эффективного выдувания расплавленного металла из зоны реза.

Артикул	Диаметр проволоки, мм	Высота сопла, мм	Размер резьбы, мм	Покрытие	Цена с НДС	Купить
WNSUP-26-15 00135641	1.5	35	M16	Без покрытия	Цена с НДС 199 ₽ /шт 216 ₽ -8%	В корзинуВ корзине В наличии : 9 шт. Екатеринбург: 9 шт.
WNSUP-26-20 00135642	2	35	M16	Без покрытия	Цена с НДС 199 ₽ /шт 216 ₽ -8%	В корзинуВ корзине В наличии : 9 шт. Екатеринбург: 9 шт.

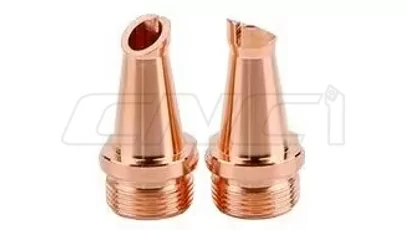

Сопла для лазерной сварки WNSUP-27 (Тип DS)

Универсальное сопло для сварки пространственных стыков сложной формы с подачей присадочной проволоки. Комбинированный профиль позволяет легко переходить от внутренних углов к наружным без смены насадки.

Артикул	Диаметр проволоки, мм	Высота сопла, мм	Размер резьбы, мм	Покрытие	Цена с НДС	Купить
WNSUP-27-08 00135683	0.8	35	M16	Без покрытия	Цена с НДС 199 ₽ /шт 216 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
WNSUP-27-10 00135684	1	35	M16	Без покрытия	Цена с НДС 199 ₽ /шт 216 ₽ -8%	В корзинуВ корзине В наличии : 9 шт. Екатеринбург: 9 шт.
WNSUP-27-12 00135685	1.2	35	M16	Без покрытия	Цена с НДС 199 ₽ /шт 216 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNSUP-27-16 00135686	1.6	35	M16	Без покрытия	Цена с НДС 199 ₽ /шт 216 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.

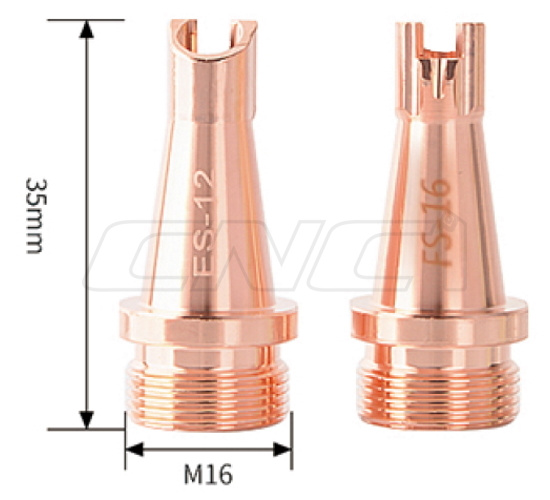

Сопла для лазерной сварки WNSUP-28 и WNSUP-30 (Типы ES и FS)

Специализированное сопло для сварки внешних углов с автоматической подачей присадочной проволоки. Конструкция носика помогает фиксировать расстояние до детали и аккуратно наплавлять металл на грань угла.

Артикул	Диаметр проволоки, мм	Высота сопла, мм	Размер резьбы, мм	Покрытие	Цена с НДС	Купить
WNSUP-28-08 00135636	0.8	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
WNSUP-28-10 00135637	1	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
WNSUP-28-12 00135638	1.2	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
WNSUP-30-16 00135639	1.6	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.
WNSUP-30-20 00135640	2	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : 10 шт. Екатеринбург: 10 шт.

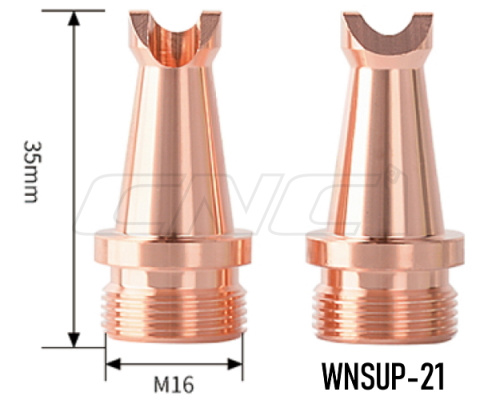

Сопла для лазерной сварки Сопла для сварки без проволоки

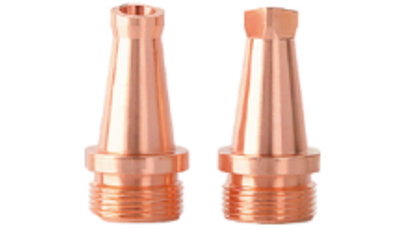

Медные сопла этой категории предназначены для ручной лазерной сварки «всухую» — без использования податчика присадочной проволоки. Конструкция сопел обеспечивает точную направленную подачу защитного газа прямо в зону сварного шва, предотвращая окисление и перегрев металлов.

Модели различаются геометрией носика под конкретный вид сварного соединения:
• WNSUP-21 (Тип A) — имеет скошенный срез для удобной сварки внешних (наружных) угловых стыков.
• WNSUP-24 (Тип C) — имеет прямой плоский срез для сварки листового металла на плоскости (встык и внахлёст).
• CQWY-B (Тип B) — имеет угловой скос для глубокого позиционирования во внутренних угловых и тавровых стыках.

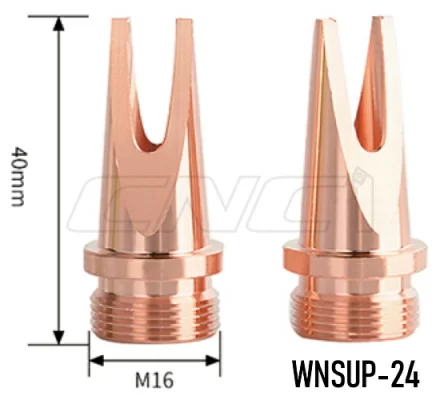

Сопла для лазерной сварки Сопла для сварки без проволоки - фотография 2

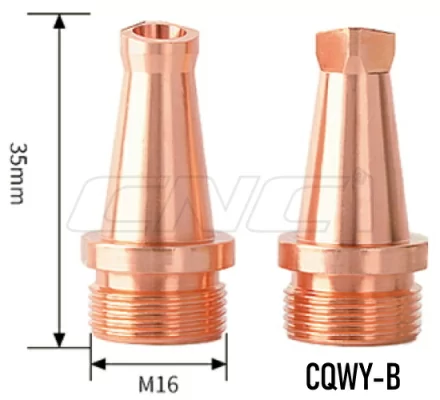

Сопла для лазерной сварки Сопла для сварки без проволоки - фотография 3

Артикул	Высота, мм	Размер резьбы	Покрытие	Цена с НДС	Купить
WNSUP-21 00135648	35	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNSUP-24 00135649	40	M16	Без покрытия	Цена с НДС 192 ₽ /шт 209 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
CQWY-B 00135687	35	M16	Без покрытия	Цена с НДС 199 ₽ /шт 216 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.

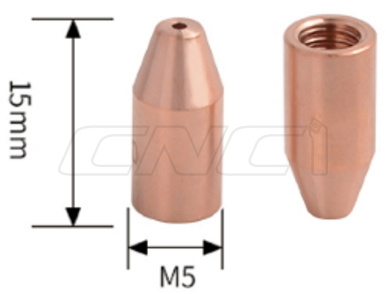

Направляющий наконечник WNR-17 (M5)

Наконечники WNR-17 применяется для точной подачи и направления присадочной проволоки в зону сварки. Устанавливается в подающий механизм сварочного пистолета. Обеспечивает плавное скольжение проволоки без заеданий ий и её строгую соосность с канавкой сварочного сопла.

Артикул	Диаметр проволоки, мм	Высота сопла, мм	Размер резьбы, мм	Покрытие	Цена с НДС	Купить
WNR-17-08 00135650	0.8	15	M5	Без покрытия	Цена с НДС 166 ₽ /шт 180 ₽ -8%	В корзинуВ корзине В наличии : 5 шт. Екатеринбург: 5 шт.
WNR-17-10 00135651	1	15	M5	Без покрытия	Цена с НДС 166 ₽ /шт 180 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNR-17-12 00135652	1.2	15	M5	Без покрытия	Цена с НДС 166 ₽ /шт 180 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNR-17-16 00135653	1.6	15	M5	Без покрытия	Цена с НДС 166 ₽ /шт 180 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.
WNR-17-20 00135654	2	15	M5	Без покрытия	Цена с НДС 166 ₽ /шт 180 ₽ -8%	В корзинуВ корзине В наличии : более 10 шт. Екатеринбург: более 10 шт.

Как подобрать сопло к лазерному сварочному пистолету

Сопла для лазерной сварки выбирают по модели головки, диаметру присадочной проволоки и форме соединения. Медная насадка должна подходить к держателю и обеспечивать доступ к шву: совпадения внешнего вида или одной маркировки резьбы для подбора недостаточно.

Параметры совместимости

Головка и держатель

Проверьте модель пистолета, размер и шаг резьбы, присоединительные размеры. Для сопел M16 совместимость уточняют по конкретному исполнению головки и установленному держателю, а не только по названию аппарата.
Диаметр проволоки

Сварочное сопло и направляющий наконечник согласуют с используемой присадкой. Например, значение 1,2 мм в характеристиках сварочного исполнения относится к диаметру проволоки, а не к посадочной резьбе.
Высота и рабочий профиль

Высоту и форму рабочей части сверяют со снятой деталью или чертежом производителя. Профиль должен позволять подвести пистолет к внутреннему углу, наружной кромке или плоскому стыку без помех со стороны соседних поверхностей.
Способ подачи присадки

Исполнения без проволоки, с одинарной и двойной подачей подбирают под технологию сварки. Для работы двумя проволоками нужны согласованные сопло и механизм подачи; замена одной насадки не меняет оснащение аппарата.

Какую деталь нужно заменить

Сварочное сопло. Выбирается под форму соединения и работу с присадкой либо без подачи проволоки.
Направляющий наконечник. WNR-17 с резьбой M5 служит для направления проволоки и не заменяет сварочное сопло M16.
Сопло для резки. Исполнения WNSUP-26 типа CUT рассматривают для режима резки. Возможность перехода в этот режим проверяют по документации аппарата.

Подбор и заказ сопел в CNC1.RU

Чтобы купить сопла для лазерной сварки, выберите нужную серию в каталоге и сравните размеры или найдите деталь по артикулу. Специалисты CNC1.RU помогут проверить совместимость сопла и направляющего наконечника.

Отправьте модель головки, обозначение расходника, диаметр проволоки и фото снятой детали с размерами: по этим данным уточнят исполнение, комплектацию, цену и условия поставки.

Свяжитесь по телефону 8 800 350-03-39 или почте sale.cnc1@mail.ru. Доставка расходных материалов осуществляется по России.
