Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления.
Если Вы заметили неточность или ошибку в описании, пожалуйста, сообщите нам — выделите фрагмент текста и нажмите Ctrl + Enter.

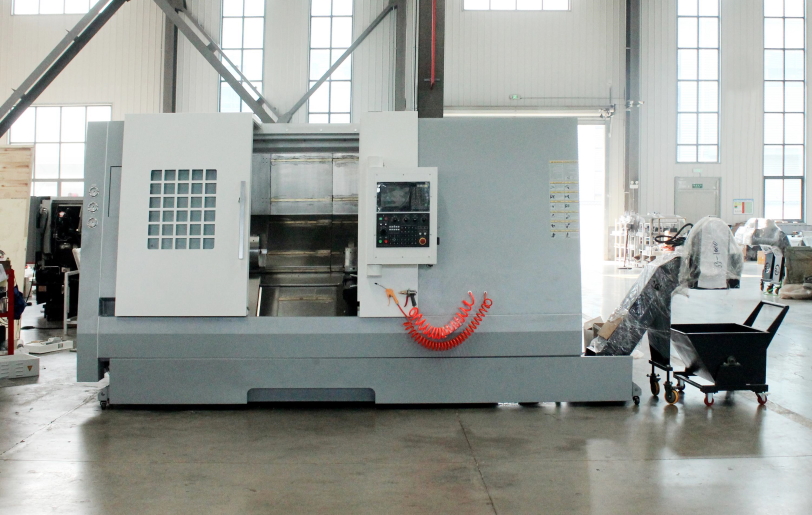

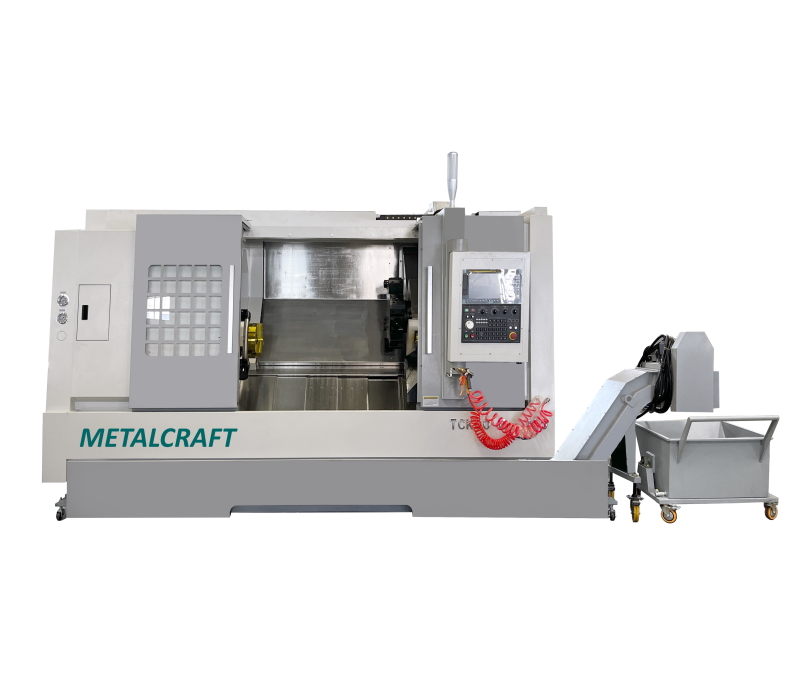

Токарный станок MetalCraft ТСК60D-1000.F.15/18,5.A2-8.12G.254T.R с ЧПУ используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК60D-1000.F.15/18,5.A2-8.12G.254T.R:
• Максимальная длина обработки 1000 мм
• Револьверная головка Sauter (Германия) на 12 позиций (BMT65, с приводным иструментом)
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Особенности станка ТСК60D-1000.F.15/18,5.A2-8.12G.254T.R:
• Максимальная длина обработки 1000 мм
• Револьверная головка Sauter (Германия) на 12 позиций (BMT65, с приводным иструментом)
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Характеристики
Общие параметры
Ориентировочная дата поступления на склад
?
Ориентировочная дата поступления товара на склад. Данный срок может корректироваться в зависимости от загруженности транспортной инфраструктуры.
31.12.2024
Модель станка
TCK60D-1000
Система ЧПУ
Fanuc 0i-Tf(5) Plus
Угол наклона станины
45°
Параметры обработки
Макс. диаметр над станиной, мм
Ø600
Макс. диаметр точения, мм
Ø430
Макс. диаметр над суппортом, мм
Ø370
Макс. длина точения, мм
1000
Перемещение
Ход по оси X / Z / Y, мм
240 / 1000 / -
Ускоренная подача по оси X / Z / Y, м/мин
16 / 20 / -
Модель двигателя оси X / Z
FANUC βisc22/3000B βisc22/3000
Мощность привода оси X / Z / Y, кВт
3 / 3 / -
Точность позиционирования, мм
±0.004 / ±0.004
Точность повторного позиционирования, мм
±0.002 / ±0.003
Шпиндель
Торец шпинделя
A2-8
Размер токарного патрона
10 дюймов / 254 мм
Диаметр отверстия шпинделя, мм
Ø80
Макс. диаметр прутка, мм
Ø70
Мощность двигателя шпинделя, кВт
15 / 18.5
Макс. скорость вращения шпинделя, об/мин
3000
Макс. крутящий момент, Нм
143 / 236
Револьверная головка
Тип револьверной головки
С приводом (BMT65)
Количество инструментов
12 / Германия
Макс. скорость инструмента, об/мин
4000
Мощность привода инструмента, кВт
3.7 / 5.5
Сечение наружной державки, мм
25 x 25
Диаметр расточной державки, мм
Ø40
Подача СОЖ через револьверную головку
Включено
Задняя бабка
Тип задней бабки
С гидравлическим приводом (пиноль невыдвижная)
Конус пиноли задней бабки
MT5
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
5000 x 2100 x 2450
Масса станка, кг
4800
Вы можете приобрести Горизонтальный токарный станок MetalCraft с ЧПУ ТСК60D-1000 с датчиком привязки инструмента Renishaw HPMA (ТСК60D-1000.F.15/18,5.A2-8.12G.254T.R) в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - Станки.
| Стандартная комплектация | |||
| № п/п | Наименование | Примечание | Количество |
| 1 | Система управления |
FANUC 0i Tf(5) Plus (Япония) |
1 шт. |
| 2 | Шпиндель | А2-8 (Тайвань) |
1 шт. |
| 3 | Двигатель шпинделя |
15 / 18.5 кВт FANUC (Япония) |
1 шт. |
| 4 |
Подшипники шпинделя |
NSK (Япония) |
1 шт. |
| 5 |
Сервоприводы по осям X / Z |
FANUC (Япония) |
1 шт. |
| 6 |
ШВП по осям X / Z |
NSK (Япония) |
1 шт. |
| 7 |
Линейные направляющие роликового типа по осям X / Z |
Hiwin / PMI (Тайвань) |
1 шт. |
| 8 | Гидравлический трехкулачковый патрон 10" |
Тайвань |
1 шт. |
| 9 |
Револьверная головка |
12 позиций (BMT65) Sauter (Германия) |
1 шт. |
| 10 | Приводной блок BMT65 (90°) |
Включено в стоимость |
1 шт. |
|
11 |
Приводной блок BMT65 (0°) |
Включено в стоимость |
1 шт. |
| 12 |
Радиальный держатель инструмента |
Включено в стоимость |
3 шт. |
| 13 | Держатель торцевого инструмента |
Включено в стоимость |
2 шт. |
| 14 | Держатель расточного инструмента |
Включено в стоимость |
3 шт. |
| 15 | Переходные втулки |
Включено в стоимость |
1 комп. |
| 16 | Переносной пульт управления |
Включено в стоимость |
1 шт. |
| 17 | Пистолет для подачи СОЖ |
Включено в стоимость |
1 шт. |
| 18 | Пневматический пистолет |
Включено в стоимость |
1 шт. |
| 19 |
Программируемая задняя бабка с гидроприводом |
Включено в стоимость |
1 шт. |
| 20 |
Централизованная система смазки |
Включено в стоимость |
1 комп. |
| 21 | Трансформатор |
Включено в стоимость |
1 комп. |
| 22 | Автоматический конвейер для стружки |
Включено в стоимость |
1 комп. |
| 23 |
Стандарт СЕ, блокировка двери, трехцветный индикатор состояния |
Включено в стоимость |
1 шт. |
| 24 | Светодиодное рабочее освещение |
Включено в стоимость |
1 шт. |
| 25 | Ящик с установочным инструментом |
Включено в стоимость |
1 комп. |
| Дополнительные опции | |||
| № п/п | Наименование | Примечание | |
| 1 |
Скиммер (маслоотделитель) |
Включено в комплектацию |
|
| 2 |
Кондиционер электрошкафа |
Включено в комплектацию |
|
| 3 |
Датчик привязки инструмента Renishaw HPMA |
Включено в комплектацию | |
