Характеристики
Система ЧПУ
Fanuc
Макс. диаметр над станиной, мм
Ø560
Макс. диаметр над суппортом, мм
Ø330
Макс. диаметр точения, мм
Ø280
Макс. длина точения, мм
500
Макс. скорость вращения шпинделя, об/мин
4000
Все товары
Код товара:
00084368
5 215 613 ₽ /шт
6 136 015 ₽
-15%
В наличии
В корзину
Купить в 1 клик
Нашли дешевле?
Задать вопрос
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления.
Если Вы заметили неточность или ошибку в описании, пожалуйста, сообщите нам — выделите фрагмент текста и нажмите Ctrl + Enter.

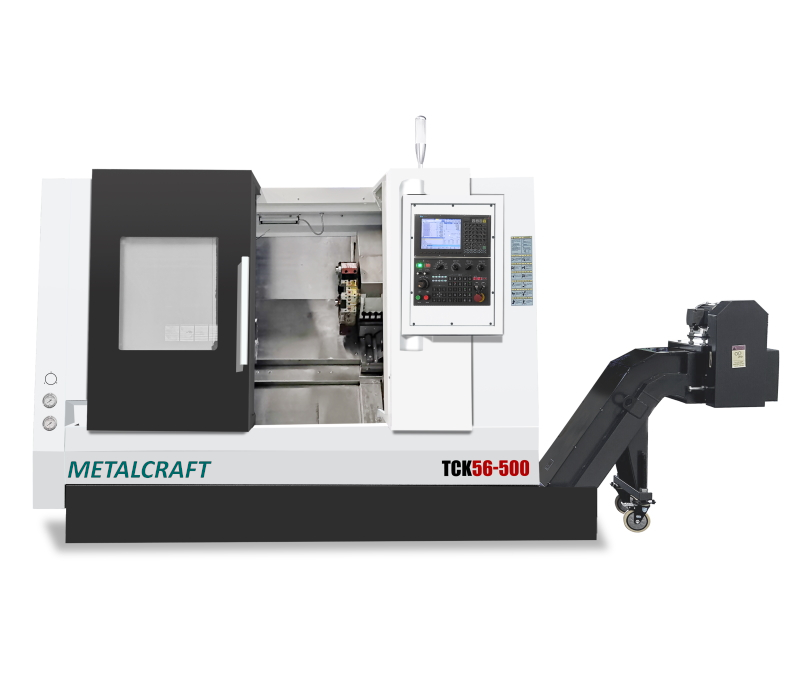

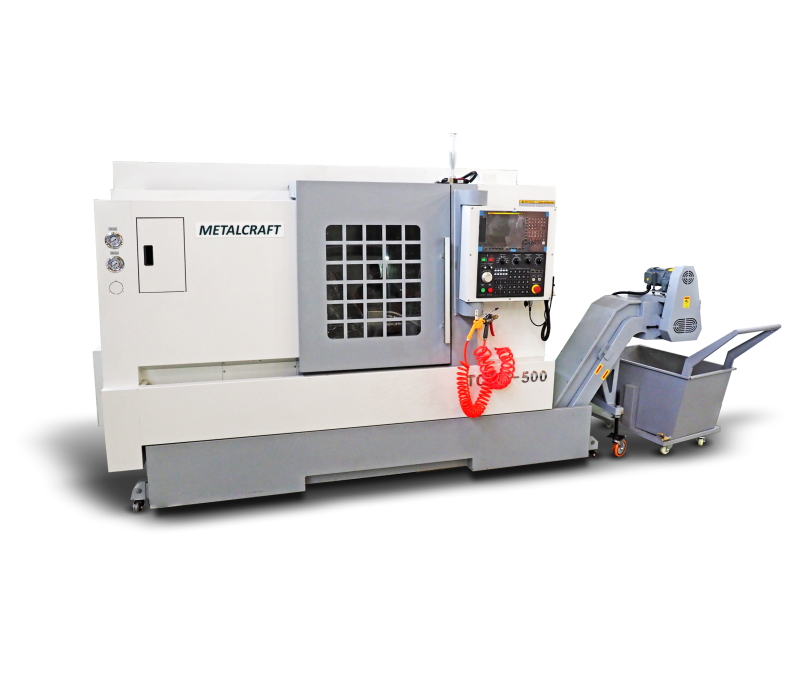

Токарный станок с ЧПУ MetalCraft ТСК56-500.F11/15.A2-6.12T.203T.R используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение.
Особенность модели - мощный двигатель FANUC с увеличенным крутящим моментом (105 / 191 Нм), который позволяет оборудованию обрабатывать более твердые материалы и эффективно выполнять тяжелые операции, такие как глубокое сверление, нарезание резьбы, точение с большим съемом металла. MetalCraft TCK56-500 - это надежное и высокоточное оборудование для высокопроизводительной металлообработки.
В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК56-500.F11/15.A2-6.12T.203T.R:
• Надежные и высокопроизводительные привода FANUC (Япония)
• Увеличенный крутящий момент 105 / 191 Нм
• Максимальная длина обработки 500 мм
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Особенность модели - мощный двигатель FANUC с увеличенным крутящим моментом (105 / 191 Нм), который позволяет оборудованию обрабатывать более твердые материалы и эффективно выполнять тяжелые операции, такие как глубокое сверление, нарезание резьбы, точение с большим съемом металла. MetalCraft TCK56-500 - это надежное и высокоточное оборудование для высокопроизводительной металлообработки.
В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК56-500.F11/15.A2-6.12T.203T.R:
• Надежные и высокопроизводительные привода FANUC (Япония)
• Увеличенный крутящий момент 105 / 191 Нм
• Максимальная длина обработки 500 мм
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Характеристики
Общие параметры
Модель станка
TCK56-500
Система ЧПУ
Fanuc
Угол наклона станины
45°
Люнет
Нет
Датчик измерения инструмента
Renishaw HPMA
Параметры обработки
Макс. диаметр над станиной, мм
Ø560
Макс. диаметр точения, мм
Ø280
Макс. диаметр над суппортом, мм
Ø330
Макс. длина точения, мм
500
Перемещение
Ход по оси X / Z / Y, мм
200 / 530 / -
Ускоренная подача по оси X / Z / Y, м/мин
20 / 20 / -
Модель двигателя оси X / Z
Fanuc βis12B/3000 βis12/3000
Мощность привода оси X / Z / Y, кВт
1.8 / 1.8 / -
Точность позиционирования, мм
0.008 / 0.008
Точность повторного позиционирования, мм
0.004 / 0.004
Шпиндель
Торец шпинделя
A2-6
Размер токарного патрона
8 " / 203 мм
Диаметр отверстия шпинделя, мм
Ø65
Макс. диаметр прутка, мм
Ø50
Мощность двигателя шпинделя, кВт
11 / 15
Макс. скорость вращения шпинделя, об/мин
4000
Макс. крутящий момент, Нм
105 / 191
Револьверная головка
Тип револьверной головки
Без привода
Количество инструментов
12 / Тайвань
Сечение наружной державки, мм
25 x 25
Диаметр расточной державки, мм
Ø40
Подача СОЖ через револьверную головку
Включено
Задняя бабка
Тип задней бабки
С гидравлическим приводом (пиноль невыдвижная)
Перемещение задней бабки, мм
450
Конус пиноли задней бабки
MT5
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
3900 x 2200 x 2100
Масса станка, кг
3800
Особенности токарного станка TCK56-500
1. ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА
В станках серии TCK56-500 используется цельнолитая наклонная станина 45° из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEA), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.
2. ДВИГАТЕЛЬ ШПИНДЕЛЯ FANUC
Высокопроизводительная токарная обработка на данной модели станка обеспечивается в том числе мощным двигателем FANUC (Япония) с максимальной скоростью вращения 4000 об/мин и мощностью 11 / 15 кВт. Двигатели FANUC отличаются надежностью и высокой эффективностью, поэтому широко применяются в современном станкостроении.
3. ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ HIWIN / PMI
В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения роликового типа HIWIN / PMI (Тайвань) выполняют перемещение по осям X/Z c высокой точностью и скоростью.
4. СИСТЕМА ЧПУ FANUC
Токарные станки TCK56-500 оснащаются системой управления FANUC 0i-Tf(5) Plus (Япония), которая отличается широкими возможностями программирования и имеет свои особенности. FANUC является наиболее распространенной в России системой управления. К преимуществам системы можно отнести удобный интерфейс, качество исполнения, простота программирования.
5. РЕВОЛЬВЕРНАЯ ГОЛОВА
Станки данной серии комплектуются револьверной головкой на 12 позиций инструмента. Исполнение - без приводного инструмента, с подачей СОЖ непосредственно через головку и инструмент. Смена позиций инструмента выполняется сервоприводом с фиксацией гидрозажимом для обеспечения плавного хода, надежности и жесткости даже в условиях повышенных нагрузок на режущий инструмент. В комплекте с револьверной головой поставляются инструментальные блоки для инструмента с сечением державок 25x25 мм и Ø40 мм.
6. ГИДРАВЛИЧЕСКАЯ ЗАДНЯЯ БАБКА
Задняя бабка является программируемой и представляет собой монолитную конструкцию. Вращающийся центр устанавливается в не выдвижную пиноль, а корпус задней бабки перемещается по линейным направляющим с помощью гидравлического цилиндра. Возвратно-поступательное движение корпуса задней бабки может осуществляться как автоматическом режиме с помощью М-команд системы ЧПУ, так и с помощью кнопок на панели управления.
7. ДАТЧИК RENISHAW HPMA
Датчик HPMA Renishaw (Великобритания) представляет собой кронштейн с электроприводом для высокоточной автоматической наладки инструмента. Область применения: токарных станки, в том числе многоцелевые. Высокая скорость работы сервопривода манипулятора позволяет выполнять наладку инструмента и определение его поломки непосредственно в процессе обработки без вмешательства оператора. На выполнение команд управляющей программы на включение руки и фиксацию в рабочем положении уходит не более 2 секунд. После наладки инструмента подается команда на возврат руки с датчиком в безопасное положение за пределами зоны выполнения обработки.
Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом выделены опции, которые, как правило, участники рынка в стандартную комплектацию не включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны мировыми лидерами в своей области.
| БОГАТАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Количествo |
| 1 | Система ЧПУ |
FANUC 0i -Tf(5) Plus (Япония) |
1 шт. |
| 2 |
Гидравлический патрон 3-х кулачковый 8" (203 мм) |
Autogrip / SEOAM (Тайвань) |
1 шт. |
| 3 | Двигатель шпинделя 11 / 15 кВт |
FANUC βilP22/8000 (Япония) с увеличенным крутящим моментом 105 / 191 Н*м |
1 шт. |
| 4 | Шпиндель А2-6 HN | Включено в стоимость станка | 1 шт. |
| 5 |
Сервоприводы по осям X / Z |
FANUC βis12B/3000 / βis12/3000 (Япония) |
1 шт. |
| 6 |
ШВП по осям X / Z |
HIWIN / PMI ( Тайвань) |
1 шт. |
| 7 |
Линейные направляющие качения по осям X / Z |
HIWIN / PMI (Тайвань) |
1 шт. |
| 8 |
Револьверная головка на 12 позиций |
Lio Shing (Тайвань) |
1 шт. |
| 9 |
Клиновой блок |
Включено в стоимость станка | 1 шт. |
| 10 | Радиальный держатель инструмента для наружного точения | Включено в стоимость станка | 2 шт. |
| 11 |
Держатель торцевого инструмента |
Включено в стоимость станка |
1 шт. |
| 12 | Осевой держатель расточного инструмента |
Включено в стоимость станка |
1 комп. |
| 13 | Переходные втулки для сверл (Ø32 мм, Ø25 мм, Ø20 мм) | Включено в стоимость станка |
1 комп. |
| 14 | Переносной пульт управления | Включено в стоимость станка |
1 шт. |
| 15 | Пистолет для подачи СОЖ | Включено в стоимость станка |
1 шт. |
| 16 | Пневматический пистолет | Включено в стоимость станка |
1 шт. |
| 17 |
Централизованная система смазки |
Включено в стоимость станка |
1 комп. |
| 18 | Трансформатор | Включено в стоимость станка |
1 комп. |
| 19 | Автоматический конвейер для стружек | Включено в стоимость станка |
1 комп. |
| 20 | Нормы безопасности СЕ | Включено в стоимость станка | 1 шт. |
| 21 | Трехцветный индикатор состояния | Включено в стоимость станка |
1 шт. |
| 22 | Светодиодное освещение | Включено в стоимость станка |
1 шт. |
| 23 | Ящик с инструментами | Включено в стоимость станка |
1 комп. |
| 24 | Программируемая задняя бабка с гидравлическим приводом с невыдвижной пинолью | Включено в стоимость станка | 1 шт. |
| 25 | Система диалогового программирования Manual Guide | Включено в стоимость станка | 1 шт. |
| 26 | Датчик привязки инструмента Renishaw HPMA | Включено в стоимость станка | 1 шт. |
| 27 | Скиммер (маслоотделитель от СОЖ) | Включено в стоимость станка | 1 шт. |
| 28 | Кондиционер электрошкафа | Включено в стоимость станка | 1 шт. |
