Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления.
Если Вы заметили неточность или ошибку в описании, пожалуйста, сообщите нам — выделите фрагмент текста и нажмите Ctrl + Enter.

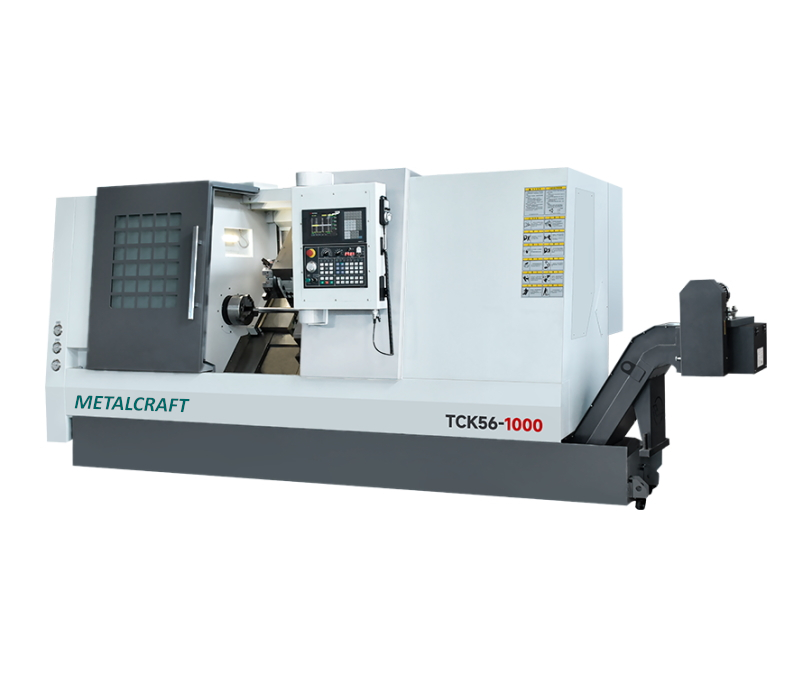

Токарный станок с ЧПУ MetalCraft ТСК56-1000.F11/15.A2-8.12T.254T.R используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК56-1000.F11/15.A2-8.12T.254T.R:
• Максимальная длина обработки 1000 мм
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Особенности станка ТСК56-1000.F11/15.A2-8.12T.254T.R:
• Максимальная длина обработки 1000 мм
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Характеристики
Общие параметры
Модель станка
TCK56-1000
Система ЧПУ
Fanuc 0i-Tf(5) Plus
Угол наклона станины
45°
Параметры обработки
Макс. диаметр над станиной, мм
Ø560
Макс. диаметр точения, мм
Ø350
Макс. диаметр над суппортом, мм
Ø280
Макс. длина точения, мм
1000
Перемещение
Ход по оси X / Z / Y, мм
200 / 1050 / -
Ускоренная подача по оси X / Z / Y, м/мин
30 / 30 / -
Модель двигателя оси X / Z
FANUC βis12B/3000 βis12/3000
Мощность привода оси X / Z / Y, кВт
2 / 2 / -
Точность позиционирования, мм
±0.004 / ±0.004
Точность повторного позиционирования, мм
±0.002 / ±0.003
Шпиндель
Торец шпинделя
A2-8
Размер токарного патрона
10 дюймов / 254 мм
Диаметр отверстия шпинделя, мм
Ø65
Макс. диаметр прутка, мм
Ø50
Мощность двигателя шпинделя, кВт
11 / 15
Макс. скорость вращения шпинделя, об/мин
4000
Макс. крутящий момент, Нм
105 / 191
Револьверная головка
Тип револьверной головки
Без привода
Количество инструментов
12 / Тайвань
Сечение наружной державки, мм
25 x 25
Диаметр расточной державки, мм
Ø40
Подача СОЖ через револьверную головку
Включено
Задняя бабка
Тип задней бабки
С гидравлическим приводом (пиноль невыдвижная)
Перемещение задней бабки, мм
950
Конус пиноли задней бабки
MT4
Ход пиноли задней бабки, мм
100
Диаметр пиноли задней бабки, мм
Ø80
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
4820 x 1840 x 1930
Масса станка, кг
4500
Вы можете приобрести Горизонтальный токарный станок MetalCraft с ЧПУ ТСК56-1000. с датчиком привязки инструмента Renishaw HPMA (ТСК56-1000.F11/15.A2-8.12T.254T.R) в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - Станки.
Особенности токарного станка TCK56-1000
1. ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА
В станках серии TCK56-1000 используется цельнолитая наклонная станина 45° из серого чугуна марки Mehanit, которая отличается высокой прочностью. Все элементы станины рассчитаны методом конечных элементов (FEA), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины усилены ребрами жесткости, проходят испытания на устойчивость и термостабильность.
2. ДВИГАТЕЛЬ ШПИНДЕЛЯ FANUC
Высокопроизводительная токарная обработка на данной модели станка обеспечивается в том числе мощным двигателем FANUC (Япония) с максимальной скоростью вращения 4000 об/мин и мощностью 11 / 15 кВт. Двигатели FANUC отличаются надежностью и высокой эффективностью, поэтому широко применяются в современном станкостроении.
3. ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ HIWIN / PMI
В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения роликового типа HIWIN / PMI (Тайвань) выполняют перемещение по осям X/Z c высокой точностью и скоростью.
4. СИСТЕМА ЧПУ FANUC
Токарные станки TCK56-1000 оснащаются системой управления FANUC 0i-Tf(5) Plus (Япония), которая отличается широкими возможностями программирования и имеет свои особенности. FANUC является наиболее распространенной в России системой управления. К преимуществам системы можно отнести удобный интерфейс, качество исполнения, простота программирования.
5. РЕВОЛЬВЕРНАЯ ГОЛОВКА
Станки данной серии комплектуются револьверной головкой на 8 позиций инструмента. Исполнение - без приводного инструмента, с подачей СОЖ непосредственно через головку и инструмент. Смена позиций инструмента выполняется сервоприводом с фиксацией гидрозажимом для обеспечения плавного хода, надежности и жесткости даже в условиях повышенных нагрузок на режущий инструмент. В комплекте с револьверной головкой поставляются инструментальные блоки для инструмента с сечением державок 25x25 мм и Ø40 мм.
6. ГИДРАВЛИЧЕСКАЯ ЗАДНЯЯ БАБКА
Задняя бабка является программируемой и представляет собой монолитную конструкцию. Вращающийся центр устанавливается в не выдвижную пиноль, а корпус задней бабки перемещается по линейным направляющим с помощью гидравлического цилиндра. Возвратно-поступательное движение корпуса задней бабки может осуществляться как автоматическом режиме с помощью М-команд системы ЧПУ, так и с помощью кнопок на панели управления.
7. ДАТЧИК RENISHAW HPMA
Датчик HPMA Renishaw (Великобритания) представляет собой кронштейн с электроприводом для высокоточной автоматической наладки инструмента. Область применения: токарных станки, в том числе многоцелевые. Высокая скорость работы сервопривода манипулятора позволяет выполнять наладку инструмента и определение его поломки непосредственно в процессе обработки без вмешательства оператора. На выполнение команд управляющей программы на включение руки и фиксацию в рабочем положении уходит не более 2 секунд. После наладки инструмента подается команда на возврат руки с датчиком в безопасное положение за пределами зоны выполнения обработки.
| Стандартная комплектация | |||
| № п/п | Наименование | Примечание | Количествo |
| 1 | Система управления |
FANUC 0i Tf(5) Plus (Япония) |
1 шт. |
| 2 |
Гидравлический патрон шпинделя |
Autogrip / SEOAM (Тайвань / Южная Корея) |
1 шт. |
| 3 | Двигатель шпинделя |
FANUC βiP22/6000 (Япония) |
1 шт. |
| 4 |
Сервоприводы по осям X / Z |
FANUC βis12B/3000 / FANUC βis12/3000 |
1 шт. |
| 5 |
Винтовая пара по осям X / Z |
THK / HIWIN / PMI (Япония / Тайвань / Тайвань) |
1 шт. |
| 6 |
Линейные направляющие качения по осям X / Z |
THK / HIWIN / PMI (Япония / Тайвань / Тайвань) |
1 шт. |
| 7 |
Револьверная головка |
Включено в стоимость |
1 шт. |
| 8 |
Клиновой блок 25x25 мм |
Включено в стоимость |
4 комп. |
| 9 |
Держатель торцевого инструмента 25х25 мм |
Включено в стоимость |
1 шт. |
| 10 |
Держатель осевого инструмента Ø40 мм |
Включено в стоимость |
3 шт. |
| 11 | Переходные втулки для сверл |
Ø32 мм, Ø25 мм, Ø20 мм |
3 шт. |
| 12 | Переносной пульт управления |
Включено в стоимость |
1 шт. |
| 13 | Пистолет для подачи СОЖ |
Включено в стоимость |
1 шт. |
| 14 | Пневматический пистолет |
Включено в стоимость |
1 шт. |
| 15 | Программируемая задняя бабка с гидроприводом | Тайвань |
1 шт. |
| 16 |
Централизованная система смазки |
Включено в стоимость |
1 комп. |
| 17 | Трансформатор |
Включено в стоимость |
1 комп. |
| 18 | Автоматический конвейер для стружек |
Включено в стоимость |
1 комп. |
| 19 | Нормы безопасности СЕ |
Включено в стоимость |
1 шт. |
| 20 | Трехцветный индикатор состояния |
Включено в стоимость |
1 шт. |
| 21 | Светодиодное освещение |
Включено в стоимость |
1 шт. |
| 22 | Ящик с установочным приходом |
Включено в стоимость |
1 комп. |
| Дополнительные опции | |||
| № п/п | Наименование | Примечание | |
| 1 |
Датчик привязки инструмента Renishaw HPMA |
Включено в комплектацию | |
| 2 |
Маслоотделитель (сепаратор СОЖ) |
Включено в комплектацию |
|
| 3 |
Кондиционер электрошкафа |
Включено в комплектацию |
|
