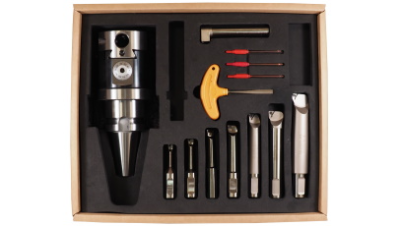

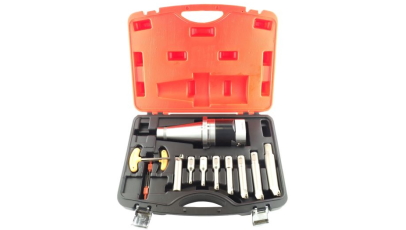

Расточная система с головкой NBH2084 применяется для изготовления отверстий в диапазоне от 8 до 280 мм. Микрометрическая головка NBH2084 снабжена регулировочным винтом со шкалой, позволяет перемещать режущий инструмент с шагом 0,005 мм и максимально точно (до 0,01 мм) устанавливать необходимый диаметр растачивания. Данная система поставляется готовым набором, состоящим из оправки с хвостовиком ISO 7:24 (BT / SK / NT), головки NBH2084 и комплектом расточных державок (8 шт). Твердосплавные пластины (TBGT / TPGH) в состав комплекта не входят и приобретаются дополнительно.
| Артикул | Наименование | Тип хвостовика | Диапазон растачивания, мм | Точность, мм | Цена | Купить |
|---|---|---|---|---|---|---|
| Расточная система BT30-NBH2084 (набор) | BT40 | 8 - 280 | 0.01 |
31 281 ₽/шт
|
||
| Расточная система BT30-NBH2084 (набор) | BT30 | 8 - 280 | 0.005 |
36 992 ₽/шт
|
||
| Расточная система BT40-NBH2084 (набор) | BT40 | 8 - 280 | 0.01 |
31 281 ₽/шт
|
||
| Расточная система BT40-NBH2084 (набор) | BT40 | 8 - 280 | 0.005 |
42 510 ₽/шт
|
||
| BT40-NBH2084X Чистовая расточная система (набор) | BT40 | 8 - 320 | 0.005 |
50 160 ₽/наб
|
||
| Расточная система BT30-NBH2084 (набор) | BT30 | 8 - 280 | 0.01 |
31 301 ₽/шт
|
||
| Расточная система BT50-NBH2084 (набор) | BT50 | 8 - 280 | 0.005 |
44 190 ₽/шт
|
||
| Расточная система BT50-NBH2084 (набор) | BT50 | 8 - 280 | 0.01 |
38 983 ₽/шт
|
||
| BT50-NBH2084X Чистовая расточная система (набор) | BT50 | 8 - 320 | 0.005 |
50 160 ₽/наб
|
||
|
Скидки |
Расточная система NT30-NBH2084 (набор) | NT30 | 8 - 280 | 0.01 |
20 788 ₽ /шт
26 651 ₽
-22%
|
|
|
Скидки |
Расточная система NT30-NBH2084 (набор) | NT30 | 8 - 280 | 0.005 |
39 637 ₽ /шт
50 817 ₽
-22%
|
|
|
Скидки |
Расточная система NT40-NBH2084 (набор) | NT40 | 8 - 280 | 0.005 |
38 477 ₽ /шт
43 724 ₽
-12%
|
|
| Расточная система NT50-NBH2084 (набор) | NT50 | 8 - 280 | 0.005 |
43 915 ₽/шт
|
||
| Расточная система SK40-NBH2084 (набор) | SK40 | 8 - 280 | 0.01 |
31 564 ₽/шт
|
||
| Расточная система SK40-NBH2084 (набор) | SK40 | 8 - 280 | 0.005 |
41 253 ₽/шт
|
||
| Расточная система SK50-NBH2084 (набор) | SK50 | 8 - 280 | 0.01 |
34 680 ₽/шт
|
||
|
Скидки |
Расточная система SK50-NBH2084 (набор) | SK50 | 8 - 280 | 0.005 |
41 572 ₽ /шт
47 241 ₽
-12%
|
Двухрезцовая головка RBA применяется для чернового растачивания отверстий в диапазоне от 20 до 95 мм. Регулировка диаметра растачивания выполняется микрометрическим винтом с шагом 2 мм. Головка RBA устанавливается в соответствующую фрезерную оправку напрямую, либо через специальный удлинитель. Удлинитель позволяет увеличить глубину растачивания и значительно расширяет его возможности. Твердосплавные пластины (CCMT) в состав комплекта не входят и приобретаются дополнительно.
| Артикул | Наименование | Диапазон растачивания, мм | Точность, мм | Цена | Купить |
|---|---|---|---|---|---|
| Черновая расточная головка RBA, диаметр растачивания Ø20-25 мм | 20 - 25 | 0.01 |
7 121 ₽/шт
|
||
| Черновая расточная головка RBA, диаметр растачивания Ø25-33 мм | 25 - 33 | 0.01 |
7 650 ₽/шт
|
||
| Черновая расточная головка, диаметр растачивания Ø32-45 мм | 32 - 45 | 0.01 |
9 276 ₽/шт
|
||
| Черновая расточная головка, диаметр растачивания Ø40-55 мм | 40 - 55 | 0.01 |
11 977 ₽/шт
|
||
| Черновая расточная головка, диаметр растачивания Ø52-75 мм | 52 - 75 | 0.01 |
12 478 ₽/шт
|
||
|
Скидки |
Черновая расточная головка, диаметр растачивания Ø68-95 мм | 68 - 95 | 0.01 |
17 382 ₽ /шт
22 284 ₽
-22%
|
|
| Черновая расточная головка RBA, диаметр растачивания Ø110-160 мм | 110 - 160 | - |
25 477 ₽/шт
|
||
| Черновая расточная головка RBA, диаметр растачивания Ø160-204 мм | 160 - 204 | - |
33 709 ₽/шт
|
Чистовая расточная головка CBA применяется для высокоточного (прецизионного) финишного растачивания отверстий. Головки оснащены внутренним подводом охлаждающей жидкости, что значительно увеличивает стойкость и срок службы режущих пластин. Точная регулировка диаметра растачивания выполняется с шагом 0,01 мм. Головка CBA устанавливается в соответствующую расточную оправку. Для обработки глухих или глубоких отверстий рекомендуется использовать специальные удлинители, которые расширяют возможности инструмента.
Режущие пластины устанавливаются в корпус расточной головки при помощи держателей серии ENH.
| Артикул | Диапазон растачивания | L,мм | L1, мм | L2, мм | L3, мм | B, мм | Тип крепления | Вид держателя пластины | Бренд | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 - 25 | 30 | 27 | 10.5 | 19 | 10 | LBK1 | ENH1 | OLICNC |
16 740 ₽/шт
|
||
| 25 - 33 | 34 | 31 | 11.5 | 21 | 12.5 | LBK2 | ENH2 | OLICNC |
23 763 ₽/шт
|
||
| 32 - 43 | 41 | 37 | 10 | 25 | 16 | LBK3 | ENH3 | OLICNC |
25 661 ₽/шт
|
||
| 41 - 56 | 50 | 42 | 14 | 29 | 20 | LBK4 | ENH4 | OLICNC |
27 682 ₽/шт
|
||
| 52 - 74 | 60 | 56 | 19 | 34 | 25.5 | LBK5 | ENH5 | OLICNC |
32 502 ₽/шт
|
||
| 68 - 103 | 70 | 66 | 22 | 45.2 | 32.5 | LBK6 | ENH6 | OLICNC |
37 238 ₽/шт
|
||
| 100 - 152 | 70 | 66 | 22 | 45.2 | 45.5 | LBK6 | ENH6 | OLICNC |
35 420 ₽/шт
|
||
|
Скидки |
41 - 54 | 46 | 43 | 14 | 29 | 20 | LBK4 | WBH4-1 | Sant |
9 082 ₽ /шт
11 644 ₽
-22%
|
Сменный держатель твердосплавной пластины серии ENH для чистового растачивания, устанавливается в расточные головки CBA.
Крепление пластины — винтовое; пластина приобретается отдельно.
Совместим с распространёнными типоразмерами пластин (например, TPG0802/TP08 для младших размеров серии и TCGT/TPGT 11xx для старших — в зависимости от модификации держателя).
| Артикул | Диапазон растачивания, мм | Бренд | Цена | Купить |
|---|---|---|---|---|
| 20 - 25 | OLICNC |
2 613 ₽/шт
|
||
| 25 - 29 | OLICNC |
2 613 ₽/шт
|
||
| 30 - 34 | OLICNC |
2 613 ₽/шт
|
