Надежные и удобные приспособления для установки оправок в Екатеринбурге
В этом разделе нашего каталога вы можете подобрать и заказать приспособление для установки оправок. ООО «СИЭНСИ ОДИН» специализируется на производстве металлообрабатывающего инструмента и оснастки, также мы предлагаем надежную продукцию известных мировых производителей.
Предлагаемые подставки под фрезерные патроны предназначены для быстрой смены режущего инструмента и штревельного болта. В нашем каталоге они представлены двумя основными вариантами:
- горизонтальными ‒ для горизонтальной установки фрезерного патрона;
- вертикально-горизонтальными – для горизонтальной и вертикальной установки.
Наиболее удобны вертикально-горизонтальные модели, позволяющие устанавливать фрезерный патрон в любой плоскости. У нас вы найдете подставки для фиксации оснастки с хвостовиками BT30, BT40, BT50, SK30, SK40 и SK50.
Фланец фрезерного патрона BT-30-ER11
Патроны BT-30-ER11 в подставке
Ключ для гайки ER11 (тип А)Надежность и правильность крепления инструмента в оправке является одним из важных условий качественной и безопасной металлообработки. Не до конца затянутый штревельный болт приводит к нарушению центровки и биению инструмента, что может привести к повреждению оправки или шпинделя станка
Предлагаемые приспособления упрощают и ускоряют замену режущего инструмента, обеспечивают надежность его фиксации за счет удобства затягивания штревеля или гайки с цанговым зажимом. Конструктивно подставка состоит из двух основных элементов:
- основания с крепежными отверстиями для ее крепления к фрезерному столу или верстаку;
- рабочей зоны c посадочными местами для фрезерных патронов.

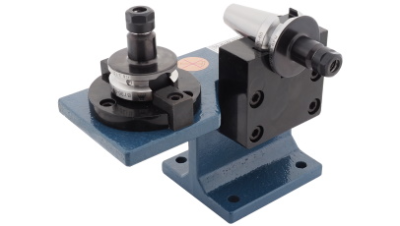

На фото ниже вы можете увидеть вертикально-горизонтальную модель с двумя посадочными местами. Они позволяют устанавливать оправку как горизонтально, так и вертикально.
Вертикально-горизонтальное приспособление для установки оправокПосадочное место имеет выступы, по форме соответствующие фланцу оправки. Эти элементы попадают во фланец и блокируют вращение патрона при его затягивании. Предлагаемые приспособления предназначены для установки патрона с определенным типом (BT, SK, NT) и размером (30, 40, 50) хвостовика. Не забывайте об этом при выборе конкретной модели!
Мы предлагаем продукцию бренда Zegyo для фрезерных патронов с хвостовиками BT и SK. Приспособления для установки оправок изготовлены в соответствии со стандартами фрезерных патронов BT (MAS 403, JIS B 6339), SK (DIN 69871, ISO 7388/1), NT (DIN 2080) и совместимы с оправками других производителей. Материал ‒ чугун с антикоррозионным порошковым покрытием.
