Кромкоискатели (краеискатели)

Кромкоискатели (краеискатели) относятся к группе измерительных инструментов, предназначенных для определения положения шпинделя станка относительно заготовки. Это в свою очередь необходимо для настройки положения режущего инструмента и получения высокой точности в процессе обработки. В нашем каталоге представлены несколько моделей механических краеискателей Zegyo, которые позволяют определить поверхность заготовки с точностью 0,005 мм.

Быстрый просмотр

В избранное

Сравнить

Кромкоискатель (краеискатель) электронный ES20-10 тип A со световой и звуковой индикацией

В наличии : более 10 шт.

Екатеринбург: более 10 шт.

В резерве : 2 шт.

Екатеринбург: 2 шт.

Арт.: ES20-10-A Копировать артикул

Код: 00074949 Копировать код товара

1 582 ₽/шт

									Array
(
    [OPTIONS] => Array
        (
            [SHOW_BASKET_ONADDTOCART] => 1
            [USE_PRODUCT_QUANTITY_LIST] => 1
            [USE_PRODUCT_QUANTITY_DETAIL] => 1
            [BUYNOPRICEGGOODS] => ORDER
            [BUYMISSINGGOODS] => ORDER
            [EXPRESSION_ORDER_BUTTON] => Запросить
            [EXPRESSION_ORDER_TEXT] => Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
            [EXPRESSION_SUBSCRIBE_BUTTON] => Подписаться
            [EXPRESSION_SUBSCRIBED_BUTTON] => Отписаться
            [EXPRESSION_ADDTOBASKET_BUTTON_DEFAULT] => В корзину
            [EXPRESSION_ADDEDTOBASKET_BUTTON_DEFAULT] => В корзине
            [EXPRESSION_READ_MORE_OFFERS_DEFAULT] => Подробнее
        )
    [TEXT] => Array
        (
            [0] => В корзину
            [1] => В корзине
        )
    [HTML] => В корзинуВ корзине
    [ACTION] => ADD
    [RATIO_ITEM] => 1
    [MIN_QUANTITY_BUY] => 1
    [MAX_QUANTITY_BUY] => 128
    [CAN_BUY] => 1
)

В корзину

Купить в 1 клик

Быстрый просмотр

В избранное

Сравнить

Кромкоискатель (краеискатель) электронный ES20-10 тип B со световой и звуковой индикацией

В наличии : более 10 шт.

Екатеринбург: более 10 шт.

В резерве : 1 шт.

Екатеринбург: 1 шт.

Арт.: ES20-10-B Копировать артикул

Код: 00074950 Копировать код товара

2 571 ₽/шт

									Array
(
    [OPTIONS] => Array
        (
            [SHOW_BASKET_ONADDTOCART] => 1
            [USE_PRODUCT_QUANTITY_LIST] => 1
            [USE_PRODUCT_QUANTITY_DETAIL] => 1
            [BUYNOPRICEGGOODS] => ORDER
            [BUYMISSINGGOODS] => ORDER
            [EXPRESSION_ORDER_BUTTON] => Запросить
            [EXPRESSION_ORDER_TEXT] => Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
            [EXPRESSION_SUBSCRIBE_BUTTON] => Подписаться
            [EXPRESSION_SUBSCRIBED_BUTTON] => Отписаться
            [EXPRESSION_ADDTOBASKET_BUTTON_DEFAULT] => В корзину
            [EXPRESSION_ADDEDTOBASKET_BUTTON_DEFAULT] => В корзине
            [EXPRESSION_READ_MORE_OFFERS_DEFAULT] => Подробнее
        )
    [TEXT] => Array
        (
            [0] => В корзину
            [1] => В корзине
        )
    [HTML] => В корзинуВ корзине
    [ACTION] => ADD
    [RATIO_ITEM] => 1
    [MIN_QUANTITY_BUY] => 1
    [MAX_QUANTITY_BUY] => 72
    [CAN_BUY] => 1
)

В корзину

Купить в 1 клик

Быстрый просмотр

В избранное

Сравнить

Кромкоискатель (краеискатель) механический CE430, немагнитный

Отсутствует на складе

Арт.: CE430 Копировать артикул

Код: 00112460 Копировать код товара

Биение, мм

—

0.005

476 ₽/шт

									Array
(
    [OPTIONS] => Array
        (
            [SHOW_BASKET_ONADDTOCART] => 1
            [USE_PRODUCT_QUANTITY_LIST] => 1
            [USE_PRODUCT_QUANTITY_DETAIL] => 1
            [BUYNOPRICEGGOODS] => ORDER
            [BUYMISSINGGOODS] => ORDER
            [EXPRESSION_ORDER_BUTTON] => Запросить
            [EXPRESSION_ORDER_TEXT] => Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
            [EXPRESSION_SUBSCRIBE_BUTTON] => Подписаться
            [EXPRESSION_SUBSCRIBED_BUTTON] => Отписаться
            [EXPRESSION_ADDTOBASKET_BUTTON_DEFAULT] => В корзину
            [EXPRESSION_ADDEDTOBASKET_BUTTON_DEFAULT] => В корзине
            [EXPRESSION_READ_MORE_OFFERS_DEFAULT] => Подробнее
        )
    [TEXT] => Array
        (
            [0] => В корзину
            [1] => В корзине
        )
    [HTML] => В корзинуВ корзине
    [ACTION] => ADD
    [RATIO_ITEM] => 1
    [MIN_QUANTITY_BUY] => 1
    [MAX_QUANTITY_BUY] => 50
    [CAN_BUY] => 1
)

Запросить

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Быстрый просмотр

В избранное

Сравнить

Кромкоискатель (краеискатель) механический CE420, немагнитный

В наличии : более 10 шт.

Екатеринбург: более 10 шт.

В резерве : 3 шт.

Екатеринбург: 3 шт.

Арт.: CE420 Копировать артикул

Код: 00079200 Копировать код товара

Биение, мм

—

0.005

478 ₽/шт

									Array
(
    [OPTIONS] => Array
        (
            [SHOW_BASKET_ONADDTOCART] => 1
            [USE_PRODUCT_QUANTITY_LIST] => 1
            [USE_PRODUCT_QUANTITY_DETAIL] => 1
            [BUYNOPRICEGGOODS] => ORDER
            [BUYMISSINGGOODS] => ORDER
            [EXPRESSION_ORDER_BUTTON] => Запросить
            [EXPRESSION_ORDER_TEXT] => Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
            [EXPRESSION_SUBSCRIBE_BUTTON] => Подписаться
            [EXPRESSION_SUBSCRIBED_BUTTON] => Отписаться
            [EXPRESSION_ADDTOBASKET_BUTTON_DEFAULT] => В корзину
            [EXPRESSION_ADDEDTOBASKET_BUTTON_DEFAULT] => В корзине
            [EXPRESSION_READ_MORE_OFFERS_DEFAULT] => Подробнее
        )
    [TEXT] => Array
        (
            [0] => В корзину
            [1] => В корзине
        )
    [HTML] => В корзинуВ корзине
    [ACTION] => ADD
    [RATIO_ITEM] => 1
    [MIN_QUANTITY_BUY] => 1
    [MAX_QUANTITY_BUY] => 57
    [CAN_BUY] => 1
)

В корзину

Купить в 1 клик

Общие сведения

Правильное позиционирование режущего инструмента относительно заготовки увеличивает срок его службы и является важным фактором, определяющим качество и точность размеров полученного изделия. Процесс позиционирования довольно простой и сводится к двум операциям:

Определение краев заготовки при помощи специального измерительного инструмента
Внесение полученных данных в пульт управления станка ЧПУ (координаты Z/X/Y)

Для определения координат положения заготовки используется специальный измерительный инструмент - кромкоискатель (краеискатель). Кромкоискатели бывают двух типов: механические и электронные.

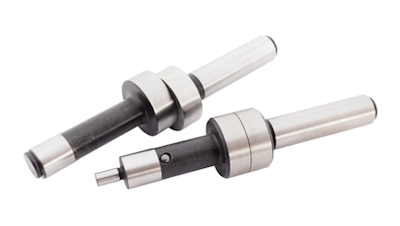

Механический (вращающийся) краеискатель

Особенности:

привязка по оси X/Y
простой в использовании инструмент
бюджетное решение

Кромкоискатель механического типа предназначен для определения положения заготовки по двум осям: X/Y. Конструктивно состоит из хвостовика и головки, которые соединены между собой специальной пружиной. Хвостовик фиксируется во фрезерном патроне, а головка служит для непосредственного контакта с поверхностью заготовки. Для работы инструмента необходимы обороты шпинделя станка, поэтому часто встречается обозначение вращающийся кромкоискатель.

Соединение хвостовика и головки кромкоискателя

Краеискатель фиксируется в корпусе фрезерного патрона, головка относительно хвостовика сдвигается в сторону. Производится запуск станка, инструмент начинает вращение с визуально наблюдаемым биением. Заготовка постепенно перемещается по направлению к головке. При определении края заготовки головка выравнивается по оси с хвостовиком, при этом биение прекращается. Полученное значение оси X фиксируется в пульте управления станка ЧПУ, затем производится аналогичное измерение по оси Y.

Электронный краеискатель

Особенности:

принцип работы основан на замыкании/размыкании электрической цепи
привязка по оси X/Y или X/Y/Z (в прецизионных моделях)
различные варианты индикации касания: световая / звуковая+световая
высокая цена в сравнении с механическими кромкоискателями

Электронный кромкоискатель применяется для точного определения нулевой точки и позиционирования инструмента. В зависимости от моделей позициоронирование производится по двум осям X/Y или трем X/Y/Z (такие модели также называют 3D-кромкоискатели). В отличие от краеискателей механического типа не требует вращения шпинделя и работает от одного или нескольких аккумуляторов.

Электронный краеискатель - сложное техническое устройство, что непосредственно отражается на его высокой стоимости. Датчик касания срабатывает при замыкании/размыкании электрической цепи. Как только контактный шарик касается токопроводящей заготовки, происходит замыкание электрической цепи. При этом сразу срабатывает звуковая и световая сигнализация (у разных моделей тип индикации может отличаться).

Как правило, данное решение применяется при прецизионной металлообработке, где критически важной является точность изготавливаемых деталей.

В нашем каталоге представлены механические краеискатели Zegyo. Поставки на наш склад осуществляются напрямую от производителя, благодаря этому мы предлагаем оборудование по привлекательным рыночным ценам.
